Buigend de Moeheidsmeetapparaat van de fietsvork
, Buigend de Moeheidsmeetapparaat van de fietsvork
Gewicht: |
160 kg |
Stroomvoorziening: |
AC220V, 15A |
Afmeting: |
Proefbank: 1950*450*900mm |
De inrichting van de kadermoeheid: |
1 set |
Maximumfrequentie van de machine: |
computer automatische controle, met verplaatsing, kracht, tijd en andere controlemethodes |
Sensorcapaciteit: |
Schijftype sensor 5000N*1pcs |
De resolutie van het ladingselement: |
1/10000 |
Elektrische cilinder: |
Elektrische cilinderservobesturing |
Verplaatsingsslag: |
150mm (±75mm) |
Aantal tests: |
0-999999 reeks willekeurig |
Controlemethode: |
kracht volledig closed-loop controle |
Beheerssoftware: |
Zelf-ontwikkelde speciale software |
Afbeeldingsmethode: |
Computercontrole en monitor |
Gegevensverwerving: |
De kaart van de hoge snelheidsaanwinst |
De frequentie van de krachtaanwinst: |
>200KHz |
Krachtgolfvorm: |
Sinusgolf |
Automatisch Einde: |
Automatisch einde wanneer de kracht niet het plaatsen bereikt, automatisch einde wanneer het teststu |
Het formaat van de rapportdruk: |
Zelf-bewaart testresultaten om verslag uit te brengen |

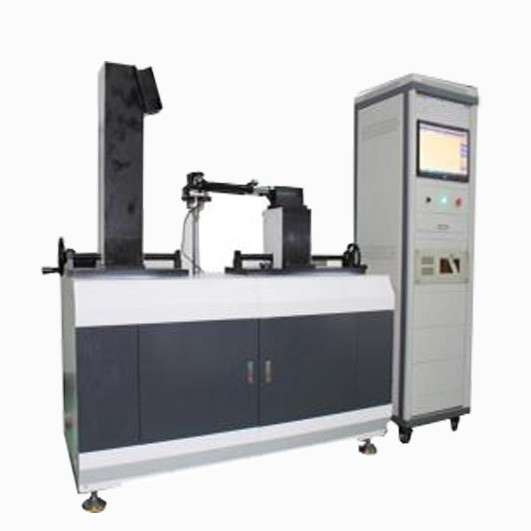

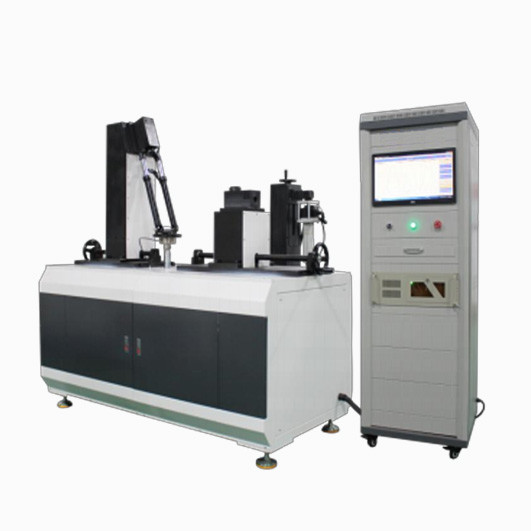

Fiets/fietsvork buigend vermoeidheidstester en achterwaarts impact tester
EN Standaard fiets/fietsvork buigend vermoeidheidstester en achterwaarts inslagstester
Testprincipes
een volledige wisselende cyclische dynamische belasting Fo, in het vlak van het wiel en loodrecht op de as van de vorkrijzer,werd aangebracht op een draagapparaat dat draaide op de pivot van het vorkgewrichtDe testcyclus bedraagt 100.000 cycli en de testkrachtwaarden zijn weergegeven in tabel 9. De maximale testfrequentie is beschreven in ISO 4210-3:2014, 4.5.
Als de maximale verplaatsing op het plaats van aanbrengen meer dan 20% bedraagt voor starre vorkjes (40% voor schokvorkjes), wordt de test beëindigd (zie ISO 4210-3:2014, 4.6)
Na 100000 tests moet de test worden stopgezet en het monster zorgvuldig worden geïnspecteerd op scheuren.
Als na 100000 tests het monster niet zoals hierboven beschreven is verplaatst en bovendien geen scheuren in het monster aanwezig zijn, wordt de slagtest voortgezet zoals beschreven in punt 5.4.1 (zie tabel 7 voor de landingshoogte) Nadat de slaghamer op de roller is gerustgesteld, wordt de vervorming van de verplaatsing gemeten en wordt het monster zorgvuldig gecontroleerd op scheuren.
1. Krachttrager gemonteerd op de schroef
2Rigiede steun met vork
Toegepaste krachtwaarde
| Type fiets |
Stadsfietsen |
fietsen voor kinderen |
Bergfietsen |
Racing |
| Krachtwaarde F/N |
± 450 |
± 450 |
±650 |
±620 |
Technische parameters
| Maximale frequentie van de machine |
0-5Hz |
| Sensorcapaciteit |
Sensor van schijftype 5000N*1pcs |
| Resolutie van het belastingelement |
1/10000 |
| Elektrische cilinder |
Elektrische servocontrole van de cilinder |
| Verplaatsingsslag |
150 mm ((± 75 mm) |
| Aantal tests |
0-999999 willekeurig ingesteld |
| Controlemethode |
volledig gesloten schakelsysteem voor de controle van de kracht |
| Maximale frequentie van de machine |
automatische computerbesturing, met verplaatsing, kracht, tijd en andere besturingsmethoden |
| Beheerssoftware |
Zelf ontwikkelde speciale software |
| Afbeeldingsmethode |
Computerbesturing en -bewaking |
| Verzameling van gegevens |
High-speed-acquisitie kaart |
| Frequentie van krachtverwerving |
> 200 kHz |
| Krachtgolfvorm |
Sinusgolf |
| Automatische stop |
Automatische stop wanneer de kracht de instelling niet bereikt, automatische stop wanneer het proefstuk beschadigd is |
| Format voor het afdrukken van rapporten |
Testresultaten voor zelfbesparing voor het opstellen van rapporten |
| Frame Fatigue-armature |
1 set |
| Gewicht |
160 kg |
| Stroomvoorziening |
AC220V,15A |
| Afmeting |
Testbank:1950*450*900 mm Regelaar: 600*600*1830 mm (L*W*H) |
