ISO 8124-4 Alum-legering slagkop van schommelelementen zonder versnellingsmeter

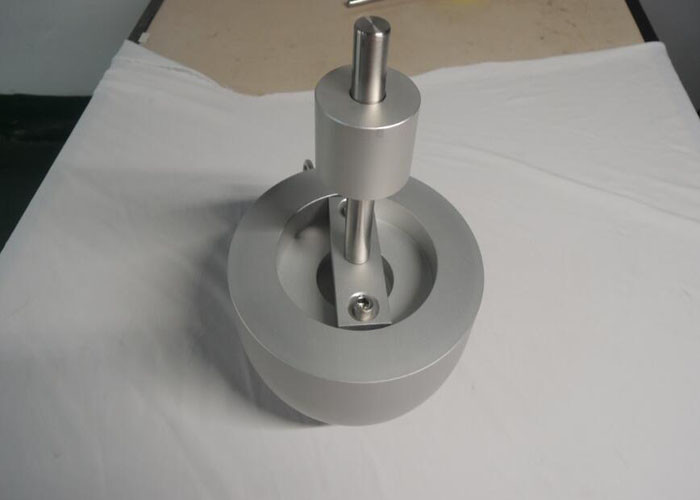

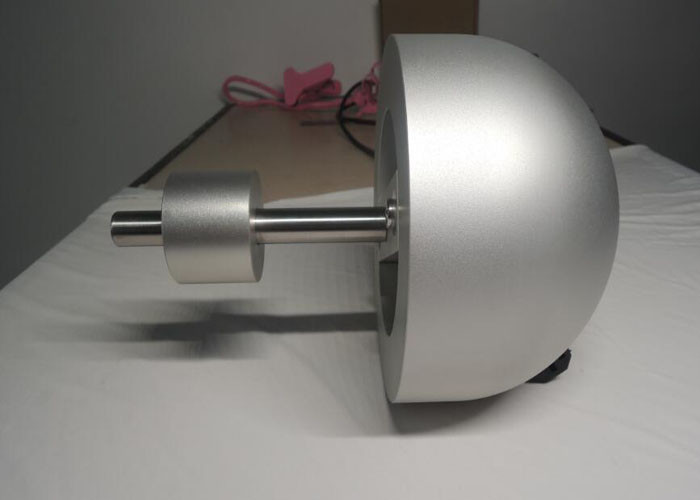

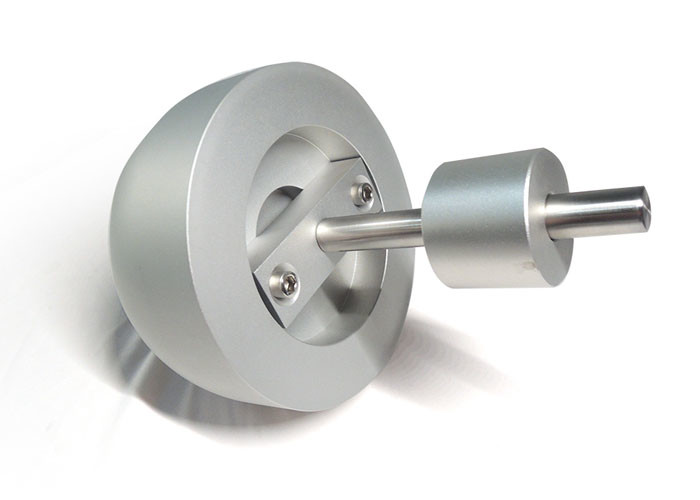

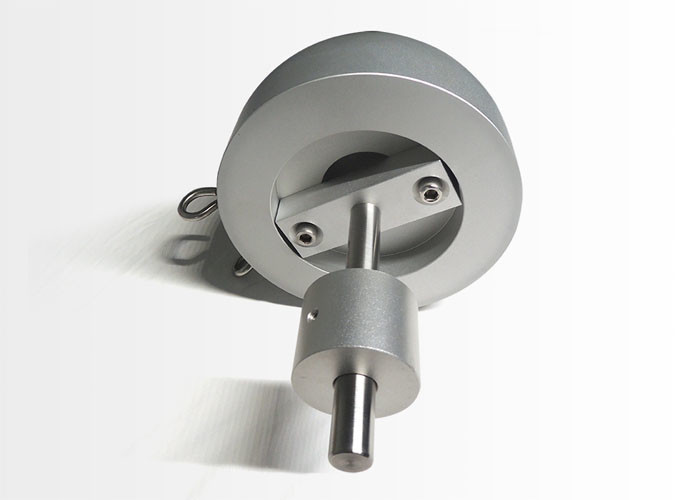

ISO 8124-4 Schokkop van schommelelementen (zonder versnellingsmeter)

Informatie over het product

Testmassa, bestaande uit een aluminium bol of een halfbol met een straal van 80 mm ± 3 mm en een totale massa
Het inslaggedeelte tussen het aangetaste oppervlak en de
de versnellingsmeter moet homogeen zijn en vrij zijn van leegtes.
worden zodanig geplaatst dat het effect op de massa van de testmassa tot een minimum wordt beperkt.

Testnorm
ISO 8124-4 6.4.1

Verordening (EG) nr.

Het te testen schommelelement wordt volgens de instructies van de fabrikant gemonteerd en geïnstalleerd.
Slingeren met de met de schommel geleverde ophangmiddelen en bij maximaal
Als touwen of kabels het middel zijn om te worden opgehangen, moeten ze mogelijk in een
Indien nodig wordt een belasting toegepast van bijvoorbeeld
5 kg aan het uiteinde van elk touw of kabel en laat dit 6 uur of totdat de touwen of kabels zijn rechtgemaakt.
Alle onderdelen van de inrichting worden zodanig ingesteld dat de ophangketens voor de testmassa parallel zijn aan de middelste
ophanging voor het schommelelement.
De testmassa wordt opgehangen en zodanig ingesteld dat het contactpunt van het schommelelement en het middelpunt van de test
de massa zijn in hetzelfde horizontale vlak als het zwaartepunt van de testmassa.
de massa niet is gedraaid en de testmassa in een verticale lijn hangt.
Aan de zijkant van schommelelementen die worden ondersteund door kettingen, touwen, kabels of andere elementen moet een indexmerk worden aangebracht.
De indexmarkering kan op elk deel van het opgehangen element worden aangebracht dat
onmiddellijk onder het draaipunt in de vrije rustpositie.
Schommelelementen die worden ondersteund door ketens, touwen, kabels of andere niet-stijve ophangelementen, moeten
verhoogd langs hun boog van de reis tot de zijkantprojectie van een rechte lijn door de pivot punt en index
het teken vormt een hoek van 60° ± 1° met de verticale.
Het is belangrijk dat de onderdelen van het schorsingsapparaat in de juiste stand worden geplaatst.
Bepaal die kromming die een stabiel traject biedt.
