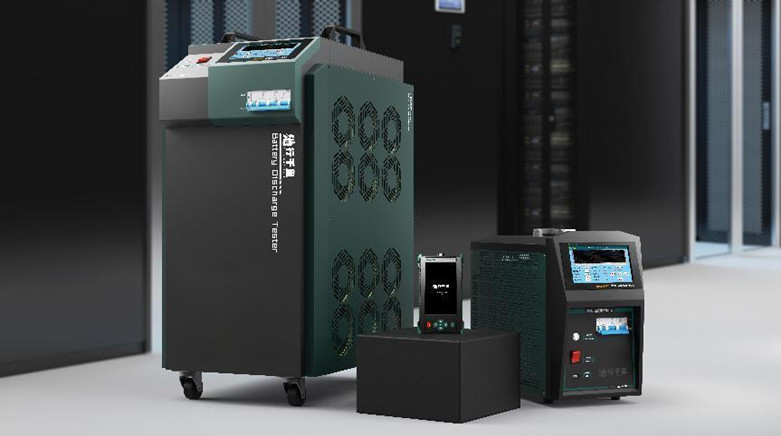

100V/50A-batterijlading en -ontladingstester Lab-testapparatuur

Productbeschrijving van laboratoriumtoetsapparatuur

De batterijlading/ontladingstester is een nieuw door ons bedrijf ontwikkeld testinstrument met een hoog rendement voor het snel oplossen van het batterijpakket-controle-ontladingsexperiment.Test van de restcapaciteit van de batterijHet instrument heeft een geavanceerde technologie voor het opladen en ontladen van batterijen in binnen- en buitenland en is speciaal ontworpen voor het opladen van batterijen.ontlading, cyclische laad- en ontladingstests volgens de laad- en ontladingskenmerken van loodzuur- en lithiumbatterijen.duur van de ontslagperiode, ontladingscapaciteit en andere parameters tijdens het ontladingsproces in realtime;het instrument heeft een intelligent ingebed besturingssysteem en ondersteunt draadloze gegevensoverdracht om de netwerkoplossing van batterijproeven te realiseren, waardoor het onderhoud en beheer van de batterijpakket makkelijker en wetenschappelijker worden gemaakt, waardoor de levensduur van de batterijpakket wordt verlengd.Het kan op grote schaal worden gebruikt in verschillende industrieën, zoals de communicatie, elektrische energie, toren, batterijfabrikanten, bedrijven voor nieuwe energievoertuigen, spoorwegen, metro, petrochemie, enz. Met de voordelen van een gemakkelijke bediening en veilig opladen en lossen,het is het ideale testinstrument voor de werking en het onderhoud van gelijkstroomsystemen.

Productkenmerken van laboratoriumtestapparatuur

• productontlading met behulp van een polymere weerstand met positieve temperatuurcoëfficiënt (polymere positieve temperatuurcoëfficiënt), PTC genoemd,het apparaat kan een beschermende rol spelen in het circuit wanneer de stroom is te groot, te hoge temperatuur, met zelfbeschermingsfunctie voor overstroom (zoals kortsluiting), stijgt de waarde van de overstroomweerstand sterk,om de stroom te beperken om schade aan de componenten in het circuit te voorkomenWanneer de storing is verwijderd, daalt de temperatuur van het PTC-apparaat automatisch en keert het terug naar een lage weerstand, met een hoge veiligheidsfactor.Vermijding van het rood hete verschijnsel en een grotere aanpassingsvermogen voor het milieu, waardoor het hele ontladingstestproces veiliger en stabieler wordt.
• Het hoofdbesturingsbord gebruikt de geïmporteerde STMicroelectronics high-performance ARM CPU: stabiele prestaties, hoge frequentie, krachtige, dubbele CPU-redundantie in het ontladingsproces,de hoofdcpu is verantwoordelijk voor de werking en verwerking van instructies, de secundaire CPU is verantwoordelijk voor alarmmonitoring en procesbesturing bij noodgevallen,de hoofd- en secundaire CPU's zullen De hoofd-CPU is verantwoordelijk voor instructie berekening en verwerkingIn geval van nood zullen de hoofd- en de secundaire CPU's de output tegelijkertijd vergrendelen.

Fig.1 Control Board Processor Fysieke tekening

• 7-inch true-color touchscreen: 7-inch high-definition LCD met een resolutie van 1024x800 kan worden gebruikt om histogrammen, tabellen, grafieken, gegevensrapporten, hulpdocumenten, enz. visueel weer te geven.Het aanraakpaneel is een militair kwaliteit meerlagig composiet film resistieve touch paneel met een sterke anti-interferentie vermogen, met name geschikt voor elektromagnetische storingen en tijdelijke pulsinterferenties die worden veroorzaakt door elektriciteitscentrales, batterijruimtes en hoogfrequente opladers.De menu-operatie en het schakelen van pagina's kunnen rechtstreeks via het touchscreen worden uitgevoerd, en de hele operatie is eenvoudig en duidelijk.
• Het heeft de functie van het opladen en ontladen van parameters vooraf ingestelde sjabloon: zes veelgebruikte testparameter templates zijn ingebouwd, en de sjabloongegevens kunnen worden opgeslagen na stroomstoring.Na het instellen, zolang de parameters niet worden gewijzigd, is het altijd effectief, het besparen van de moeite van het instellen van vele parameters elke keer dat u start..De test kan direct na aanschakeling worden gestart. Het is niet nodig om frequent parameters in te stellen. De test wordt echt gestart met één toets, waardoor de test eenvoudig en efficiënt is.
• De monitoringsmodule van het apparaat maakt gebruik van de draadloze LORO+RS485 draadloze transmissie: compatibel met 2V/4V/6V/12V vier eenheidsspanningsniveaubewaking..Elke draadloze module kan 12 batterijen tegelijkertijd monitoren, wat eenvoudiger is dan de traditionele verbindingsmodus waarbij elke module slechts 4/6 individuele spanningen monitoren.Er zijn twee manieren van communiceren., draadloos en bekabeld, dat kan worden ingeschakeld volgens de huidige situatie (opmerking: een enkele bewakingsmodule is optioneel)
• Er is een professionele PC-terminaldata-analyse- en -beheersoftware: deze kan de door de apparatuur gegenereerde testgegevens, met inbegrip van de enkelvoudige spanningscurve, diepgaand verkrijgen,hele groep spanningscurves, volledige groep van stroomcurves, enkelvoudige streepjesgrafiek, real-time gegevenstabel, wachtwoordbescherming van bovenste computersoftware, experimentele conclusie en andere functies,en kan automatisch Excel/Word document formaat rapporten volgens de vereisten te genereren en afdrukken en archiveren.
• Krachtige en handige gegevensopslag- en back-upfunctie: 8 GB dataopslagruimte is ingebouwd, waarmee meer dan 1000 groepen oplaad- en ontlaadgegevens kunnen worden opgeslagen,en ondersteunt functies zoals het bekijkenDe machine is voorzien van een 16 GB USB-flashdisk.met een vermogen van meer dan 50 W,, en breng de USB-flashdisk vervolgens naar de pc voor gegevensanalyse en gegevensback-upbeheer via de bovenste computersoftware.
• Bekijk historische gegevenscurve: via de functie historische gegevenscurve van de databeheerinterface kunt u de ingebouwde gegevensbestanden in de vorm van grafieken en oscillogrammen bekijken en navragen,En zoom in., vergroot, verplaats links en rechts van de oscillogrammen vanuit meerdere hoeken

• Er kunnen verschillende beëindigingsvoorwaarden worden ingesteld, waaronder ontladingscapaciteit, ontladingsduur, enkelvoudige lage spanning, lage spanning van de hele groep.de ontlading wordt automatisch gestopt, alsmede overspanning, overstroom, overtemperatuur, abnormale gegevensopslag, omgekeerde aansluiting van spanningstestterminals en andere testfoutenwaarschuwingssignalen.
• Er kunnen verschillende beëindigingsvoorwaarden worden ingesteld voor het testen van de lading, waaronder ontladingscapaciteit, laadduur, bovengrens voor een enkele lage spanning en bovengrens voor de volledige groepspanning.Het opladen wordt automatisch gestopt wanneer aan een van de testvoorwaarden is voldaan..
• Het heeft de activerings- en reparatiefunctie: het pakket kan de werkzame stof van de negatieve elektrode vulcanisatie activeren door middel van de activeringsfunctie, de lading en ontlading cyclus,vermindering van de afname van de capaciteit, en de levensduur van de batterij verbeteren.
• Zelfkalibratiefunctie: het instrument is uitgerust met een stroom- en spanningskalibratiecorrectiefunctie die de meetresultaten ter plaatse kan kalibreren.De meetfout kan herhaaldelijk worden gekalibreerd en gecorrigeerd om de meetnauwkeurigheid te waarborgenDeze functie is vooral geschikt voor gebruik wanneer consistentie tussen de meetwaarden en de veldinstrumenten vereist is.
• De enkelvoudige bewakingsinterface van het instrument ondersteunt het op meerdere manieren weergeven van de enkelvoudige spanningsgegevens: de enkelvoudige batterijspanning wordt in realtime verzameld en op twee manieren weergegeven, namelijk:histogram/tabel, voor het gemak van evaluatie en analyse en voor het gemak van het intuïtief weergeven van de batterijspanningsstatus.

Echnische parameters van laboratoriumtoetsapparatuur
