100V 50A batterijmodule en PACK-inspectiesysteem Lab-testapparatuur

100V, 50A batterijmodule en PACK-inspectiesysteem

Productbeschrijving van laboratoriumtoetsapparatuur:

1. simulatieproef van de accu, vermenigvuldigingsproef.

2. levenscyclusonderzoek.

3, Vermogens-, capaciteits- en energietests.

4, Virtuele groepering van accupakketten: aanpassing van de laad- en ontladingscurve, test en beoordeling van de consistentie van de accu.

5, Test van de laad- en ontladingscapaciteit met een hoge multiplier.

6Tests van de modules van de batterij- en batterijserie voor energieopslag: enkelcelspanning, enkelceltemperatuurbewaking (hoogspanningsapparatuur).

Functionele kenmerken (sommige functies moeten worden aangepast):

1, Een hoogwaardig laad/ontladingstestplatform dat speciaal is ontwikkeld voor batterijmodules met een hoge vermogendichtheid (batterijpakket).

2, met behulp van een modulair ontwerp met twee fasen van AC/DC en DC/DC-hoge frequentie-isolatie, gecombineerd met een laagtemperatuur-drift, een hoogwaardige multi-channel 24-bit ADC-analoog-digitaal-conversiechip,de steady-state nauwkeurigheid is hoger dan de traditionele apparatuur.

3, Hoog vermogen van het systeem, met meerkanaalintegratie en energieherstelfunctie.

4, HMI-operatie, één sleutel intelligente automatische kalibratie.

5, Meerdere BMS-aanpassingsmogelijkheden, ondersteunend opladen/ontladen van dezelfde/andere poort, ondersteunend relais/MOS BMS-schema; ondersteunende onafhankelijke CAN- en RS485-communicatieverlenging; ondersteunende DBC-configuratiefunctie.

6, afstandsbediening van de bovenste computer via Ethernet, parallelle verbinding van kanalen, ondersteuning voor puls- en werksimulatie.

7, mens-machine interface ontwerp, systeemfuncties zijn eenvoudig en gemakkelijk te bedienen; ondersteunen een aantal aangepaste instellingen; uitgerust met regelmatige kalibratie automatische herinnering service.

Beschrijving van het systeem van de laboratoriumtoetsapparatuur

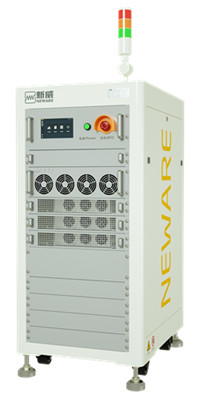

CE-6000 Module&PACK-testsysteem is een hoogprecisie-oplaad/ontladingsapparatuur ontwikkeld voor het testen van batterijpakketten met een hoog vermogen, met een hoge dynamische responssnelheid, een hoge stabiele nauwkeurigheid,flexibele configuratie van meerdere kanalen, enz. Het ondersteunt pulstesten, levensduurtesten en simulatietesten van de werkomstandigheden.die een grote hoeveelheid elektrische energie kan besparen die tijdens het opladen en lossen wordt verbruikt; het maakt gebruik van een tweerichtings hoogfrequente gelijkstroomconversie-topologie, gecombineerd met een hoogwaardige multi-kanaal 24-bit AD-converterchip,met een hogere steekproefresolutie dan traditionele apparatuur met één bereik.

Driefasige wisselstroom-stroommodule

• Driefasenvrij ontwerp: een geavanceerd driefasenvrij ontwerp wordt aangenomen.en de busspanning is stabiel door middel van een volwassen en betrouwbaar driefase brug PFC-circuit om te voldoen aan de vraag naar snelle reactie;
• Hoog vermogen en lage harmonie: tweerichtingsvermogenfactor> 0.99, lage stroomharmonische < 5%, aangepast aan verschillende moeilijke elektriciteitsnetten, en de omvormer betrouwbaar aan het elektriciteitsnet aangesloten;
• Soft switch design: in combinatie met volwassen en uitstekend soft switch design, realiseer tweerichtings hoogfrequente isolatie, tweerichtings energiestroom, hoge efficiëntie en energiebesparing,en een hoge energiedichtheid;
• Sterke compatibiliteit: uitstekende elektromagnetische compatibiliteit, meer betrouwbare en efficiënte modules.

Bi-directionele DC-DC-module

• Het gebruik van een efficiënt en betrouwbaar BUCK-BOOST-circuit om een snelle reactie op het opladen en lossen te realiseren;
• Hoogwaardig LCL-filterontwerp: gecombineerd met hoogwaardig LCL-filtercircuit, lage golven, hoge precisie, onafhankelijke besturing van elk kanaal, ondersteunende parallelle verbinding tussen kanaal en module;
• Voldoen aan verschillende testvereisten: de topologie ondersteunt flexibele transformatie,en kan worden uitgebreid om compatibel te zijn met verschillende oplaad- en ontlaadpoorten en nul negatieve drukontlading om aan verschillende testvereisten voor batterijen te voldoen.

Lijst van apparatuurtoebehoren

Gegevensbeheer en -analyse

Configuratievereisten van het bovenste computersysteem

Onderhoud van apparatuurvan laboratoriumtoetsapparatuur
