Markeren:
Dynamisch de Moeheidsmeetapparaat van de sinusgolf
, Horizontaal Dynamisch Moeheidsmeetapparaat
Maximumfrequentie van de machine: |
computer automatische controle, met verplaatsing, kracht, tijd en andere controlemethodes |
Sensorcapaciteit: |
Schijftype sensor 5000N*1pcs |
De resolutie van het ladingselement: |
1/10000 |
Elektrische cilinder: |
Elektrische cilinderservobesturing |
Verplaatsingsslag: |
150mm (±75mm) |
Aantal tests: |
0-999999 reeks willekeurig |
Controlemethode: |
kracht volledig closed-loop controle |
Beheerssoftware: |
Zelf-ontwikkelde speciale software |
Afbeeldingsmethode: |
Computercontrole en monitor |
Gegevensverwerving: |
De kaart van de hoge snelheidsaanwinst |
De frequentie van de krachtaanwinst: |
>200KHz |
Krachtgolfvorm: |
Sinusgolf |
Automatisch Einde: |
Automatisch einde wanneer de kracht niet het plaatsen bereikt, automatisch einde wanneer het teststu |
Het formaat van de rapportdruk: |
Zelf-bewaart testresultaten om verslag uit te brengen |
Testinrichting: |
1 set |
Gewicht: |
400 kg |
Stroomvoorziening: |
AC220V, 15A |
Afmeting: |
Proefbank: 2400*820*900mm |
Fiets Verticale en horizontale vermoeidheidstestmachine Fiets frame Horizontale dynamische vermoeidheidstester

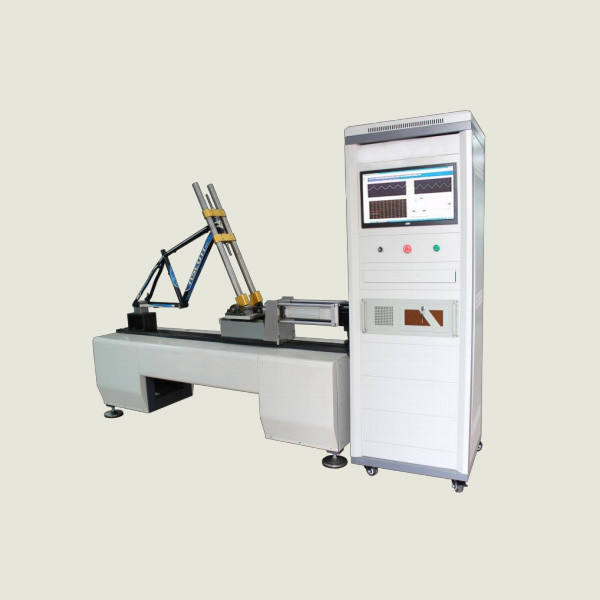

Horizontale dynamische vermoeidheidstester voor fietsframe
Toepassing van horizontale dynamische vermoeidheidstester voor fietsraam
Deze machine voor fietsframes om vermoeidheidstests uit te voeren. Het kan fietsframe testen met pedaalvermoeidheidstest EN 15194 elektrische fiets, ISO4210-6.4.4 alle framestijlen van deze testspecificatie.
Testprincipes
Volgens de norm: EN 15194 elektrische fiets, ISO4210, EN14781 roadster, EN14766 mountainbike, EN14764 stadswagen. ontworpen door CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS,BS-testnormen van negen landen.
Testmethode
1 Het frame moet volgens de standaardmethode op de testmachine worden bevestigd en de positie van de vork kan handmatig worden aangepast aan de maat van het frame.
2 Bevestig de bestuurder en de vork op de rolkas en bevestig de achterhoek op de achteras en sluit de bevestigingsblok van de achteras.
3 Het frame van de verticale krachtrekkende bevestigingsinstallatie wordt volgens de standaardmethode aan de testmachine bevestigd.de hoogte van het laadbalk kan handmatig worden aangepast aan de hoogte van het frame.
4.De testkrachtwaarde en het aantal keren dat de test moet worden uitgevoerd, op de computer instellen.
5.Aangepast de maximale vervorming van het frame toegestaan, zal de machine automatisch stoppen met de test na het overschrijden van een bepaalde vervorming.
6.Start het testprogramma om de test te starten, de test bereikt het ingestelde aantal keren of teststuk beschadiging, automatisch stoppen van de test en behouden de testresultaten.
Frame horizontale vermoeidheidstestcyclus en krachtwaarde
| Type fiets |
Stadsfietsen |
fietsen voor kinderen |
Bergfietsen |
Racing |
|
Voorwaartse krachtwaarde
V/N
|
450 |
450 |
1200 |
600 |
| De waarde van de terugwaartse kracht F/N |
450 |
450 |
600 |
600 |
| Testperiode Cyclus |
100000 |
100000 |
50000 |
100000 |
Technische parameters
| Maximale frequentie van de machine |
5 Hz |
| Sensorcapaciteit |
Sensor van schijftype 5000N*1pcs |
| Resolutie van het belastingelement |
1/10000 |
| Elektrische cilinder |
Elektrische servocontrole van de cilinder |
| Verplaatsingsslag |
150 mm ((± 75 mm) |
| Aantal tests |
0-999999 willekeurig ingesteld |
| Controlemethode |
volledig gesloten schakelsysteem voor de controle van de kracht |
| Maximale frequentie van de machine |
automatische computerbesturing, met verplaatsing, kracht, tijd en andere besturingsmethoden |
| Beheerssoftware |
Zelf ontwikkelde speciale software |
| Afbeeldingsmethode |
Computerbesturing en -bewaking |
| Verzameling van gegevens |
High-speed-acquisitie kaart |
| Frequentie van krachtverwerving |
> 200 kHz |
| Krachtgolfvorm |
Sinusgolf |
| Automatische stop |
Automatische stop wanneer de kracht de instelling niet bereikt, automatische stop wanneer het proefstuk beschadigd is |
| Format voor het afdrukken van rapporten |
Testresultaten voor zelfbesparing voor het opstellen van rapporten |
|
Testinrichting
|
1 set
|
|
Gewicht
|
400 kg
|
|
Stroomvoorziening
|
AC220V,15A
|
|
Afmeting
|
Testbank:2400*820*900 mm
Beheerkast: 600*600*1830 mm (L*W*H)
|
Beschrijving van de computer-onlinefunctie.
1Signal conversie controller.
(1) Lastsensor
(2) Signalconverteringscollector
De basisfunctie voert het proefprogramma van de zadelbuis uit om de volgende informatie te verkrijgen.
(1) Kracht in realtime versus tijdscurve
(2) Frequentie in realtime versus tijdscurve
(3) Maximale waarde van de trekkracht
(4) Echttijdwaarden van de breuk
(5) Vergelijking van grafieken
(6) Standaardafwijking
