Van het het Meetapparaatkader van het fiets het Multifunctionele Effect van het het Effectmeetapparaat van de het Kaderdaling Meetapparaat van het het Gewichtseffect

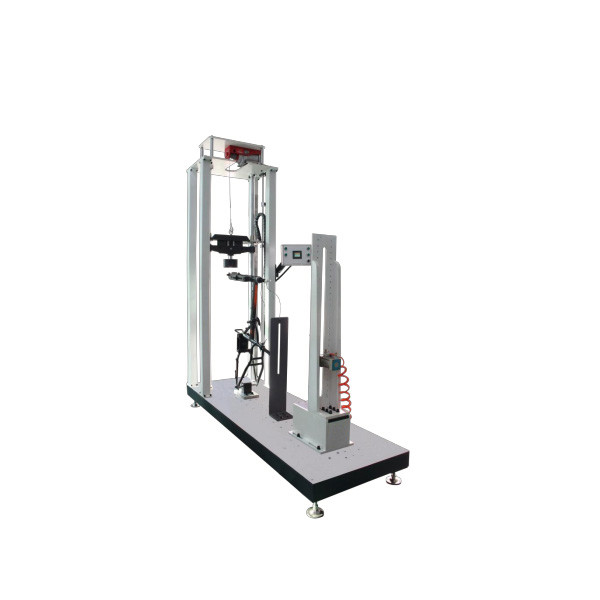

Meetapparaat SL-BT87 van het fiets het Multifunctionele Effect
Toepassing van Meetapparaat van het Fiets het Multifunctionele Effect
Deze machine wordt gebruikt om het effect op het kader en de vork te simuleren wanneer het voorwiel de grond verlaat, wanneer het wordt geraakt of wanneer het aan trilling wordt onderworpen.
Testprincipes
Allerlei kaders volgens ISO 4210-6.4.1, GB3565 en GB17761, enz.
Testmethode
1. Maak de kader/vorkassemblage aan de proef achteras van de machine vast
2. Maak een standaardrol aan de vork vast, die minder dan of gelijk aan 1Kg wegen.
3. Pas het gewicht van het effectgewicht aan 22,5 kg aan.
4. Plaats effecthoogte 180mm300mm en het aantal effecten op het touche screen (het apparaat kan door de gebruiker worden geplaatst)
5. Uitgerust met een staalheerser om op de hoogte before and after het effect te wijzen en de misvorming (het aantal tests kan 2 keer worden herhaald) te meten
6. Nadat de test wordt voltooid, controleer of er barsten in de assemblage en de grootte van de misvorming zijn, en rechter of het volgens de norm gekwalificeerd is.
Hamer het landen hoogte
| Type van fiets |
Stadsfietsen |
De fietsen van kinderen |
Bergfietsen |
Het rennen |
| De hoogtemm. van de hamerdaling |
180 |
180 |
360 |
212 |
Technische Parameters
| Effecthoogte |
MAX1500mm (kan volgens testvereisten worden geplaatst) |
| Hoogteschaal |
Regelbaar volgens vorm en specimencombinatiehoogte |
| Effectmassa |
15kg, op verzoek beschikbare 22.5kg |
| Lijstgebied |
60cm*180cm (kader)/60cm*60cm delen (W*H) |
| Opheffende Lineaire gids |
bearing+SUJ dragend asspoor |
Diagrammen en beelden van materiaal
