| Productnaam |
IPX34 - schommelende regentestbox |
| Product Model |
SL-IPX34B-R400 |
|
Overzicht van apparatuur
|
Achtergrond van de toepassing: de vernietiging van natuurlijk water (regenwater, zeewater, water enzovoort) aan producten en materialen, wat elk jaar resulteert in onschatbare economische verliezen. De schade wordt voornamelijk veroorzaakt door corrosie, vervaging, vervorming, sterkteverlies, uitzetting en schimmel. Vooral elektrische producten veroorzaken gemakkelijk brand door kortsluiting van regen. Daarom is de beschermende watertest voor de schaal van een specifiek product of materiaal een noodzakelijke sleutelprocedure. |
| Algemene toepassingen: buitenlampen, huishoudelijke apparaten, auto-onderdelen en andere elektronische en elektrische producten. |
| Functie van de apparatuur: de hoofdfunctie van het apparaat is voor elektronische en elektrische producten, lampen en lantaarns, elektrische kasten, elektrische componenten, auto's, motorfietsen en hun componenten. De fysieke en andere gerelateerde eigenschappen van producten worden getest onder gesimuleerde regen. Na het testen wordt de test gebruikt om te bepalen of de prestaties van het product voldoen aan de vereisten, om het ontwerp, de verbetering, verificatie en inspectie van de fabriek te vergemakkelijken. |
|
Uitvoeringsnorm
|
Volgens IEC60529:1989 +A1:1999 +A2:2013 <Beschermingsgraden van behuizingen (IP-code)>, <Beschermingsgraad van de behuizing (IP-code)>, clausule 14.2.3 14.2.4 en Figuur 4, GB7000.1 <Verlichting deel 1: Algemene vereisten en tests voor>9.2.4, 9.2.5 termen en figuur 9.4 |
|
Uitrustingspunt
|
a.Voor product IPX3, IPX4 waterbestendigheidstest.
b. De schaal is gemaakt van binnenlandse hoge kwaliteit staalplaat en het oppervlak is bespoten met verf. Het is mooi en duurzaam.
c. Binnenin de doos en de draaitafel is gebruikgemaakt van SUS304# roestvrijstalen platen om te garanderen dat de machine bij langdurig gebruik niet zal roesten.
d. Doosconstructie: zelfstandige watertank, circulerend water, drijvende kogelkraan in de opslagtank, automatische regeling van de waterinlaat en alarmdetectie bij een laag waterpeil, waardoor effectief wordt voorkomen dat de waterpomp droogkomt en beschadigd raakt.

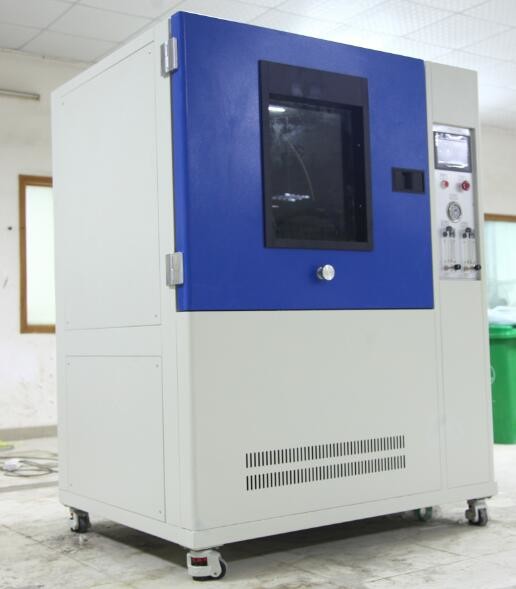

e. Op de deur bevindt zich een transparant observatievenster (gehard glasmateriaal) en in de doos is een LED-lamp geïnstalleerd om de observatie van de interne test te vergemakkelijken.

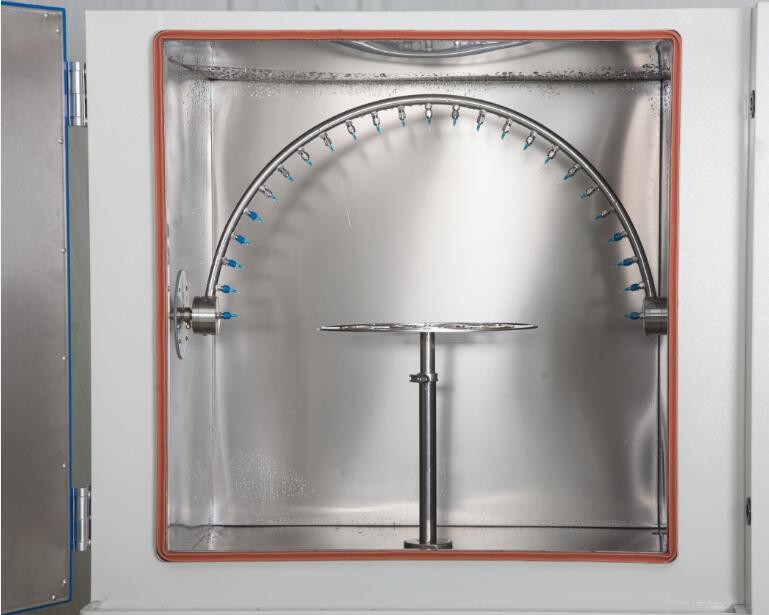

f. De swingpijpaandrijving gebruikt de binnenlandse hoogwaardige servo-stappenmotor, de snelheid van de swingpijp is nauwkeurig en instelbaar, en er is geen probleem met uit de pas (uit de pas: het zal een afwijking van de swingbeweging veroorzaken, en naar het midden van de draaitafelas, wat schade aan de apparatuur veroorzaakt)
g. Draaitafelaandrijving: het gebruik van binnenlandse hoogwaardige stappenmotoren, snelheid en hoek kunnen worden ingesteld op het touchscreen (instelbaar), in het standaardbereik van precisie traploos instelbaar en kan automatisch de voorwaartse en achterwaartse rotatie regelen (positief en negatief: geschikt voor monstervermogenstest om wikkeling te voorkomen).
h. De testbox is uitgerust met een sample-stopcontact (AC220,10A) en de sample-voeding kan worden aangestuurd door een programma. De stroomuitval (0-999min) - 0-999min (stroom) - stroomuitval (0-999min) wordt toegepast op het sample.
i. De testtijd kan worden ingesteld op het touchscreen. Het instelbereik is: 0-999min (instelbaar)

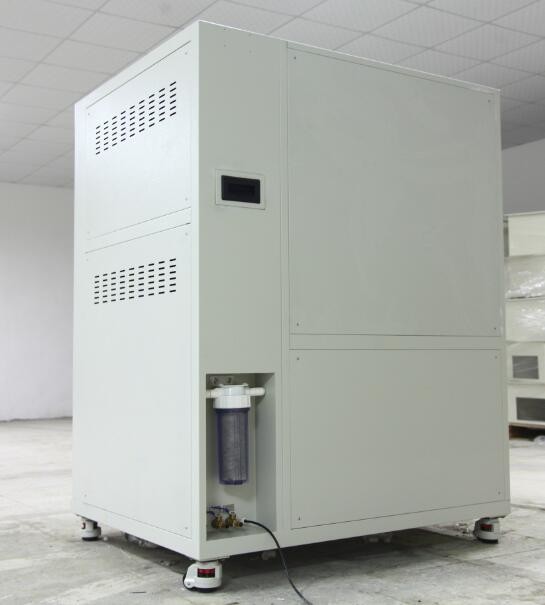

j. Filtermaatregelen: een filter met hoge precisie, dat effectief de onzuiverheden in kraanwater kan filteren en het filterpatroon kan regelmatig worden vervangen.

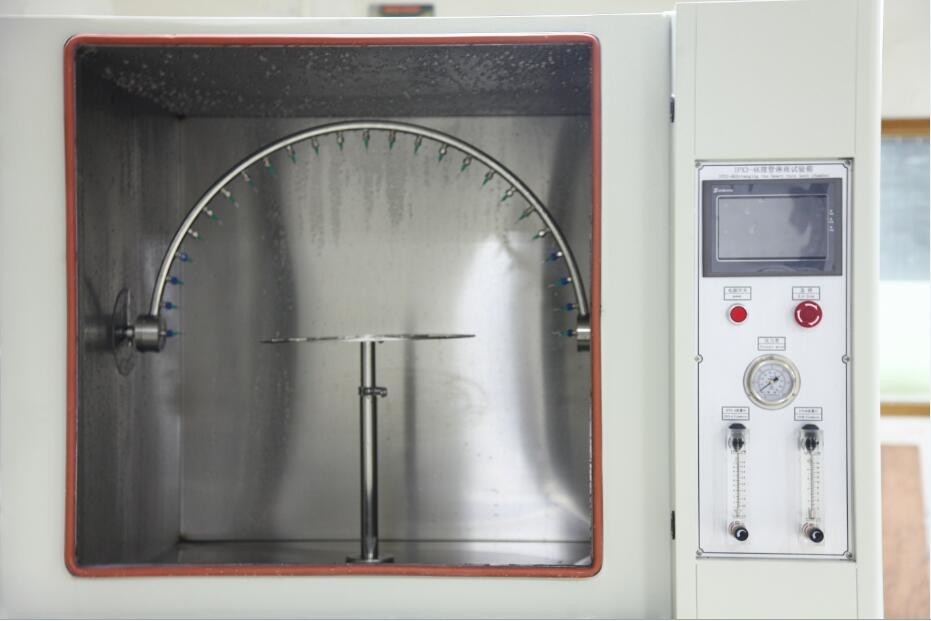

k. Het kerncontrolesysteem gebruikt Taiwan weinview 7 Inch Touchscreen + Panasonic PLC, elektrische componenten zoals LG, OMRON en andere geïmporteerde merken, bedrading voldoet aan de eisen van nationale normen, heeft een redelijke lay-out, bedrading stevig en duidelijk gemarkeerd.
l. Touch control-functie: De "IPX3-test" wordt uitgevoerd volgens de standaardvoorwaarden in de IPX3-omstandigheden;
De "IPX4-test" wordt uitgevoerd volgens de standaardvoorwaarden in de IPX4-omstandigheden;
"Aangepaste test: de test werd uitgevoerd volgens de behoeften van de gebruikers, u kunt de testtijd, regenhoek, zwaaisnelheid en isoparametrische snelheid van de buisdraaitafel instellen.
m. Het chassis is geïnstalleerd met een ingebouwde doos met reserveonderdelen en de gebruikelijke reserveonderdelen (zoals een zeshoekige schroevendraaier, filterkern, naald enzovoort) zijn geplaatst om de opslag en het gebruik door de gebruikers te vergemakkelijken.
|
|
Technische parameter
|
Structurele parameters |
| Slingergrootte |
R400mm (kan worden toegevoegd met R200mm) |
| Binnendoosmaat |
900* 900* 900mm |
| Buitenmaat |
1400*1120* 1750mm |
| Grootte van het blaasgat |
doorsnede 0,4 mm |
| Binnendiameter van de slingerbuis |
15mm |
| De diameter van de voorbeelddraaitafel |
400 mm (kan worden toegevoegd voor 200 tafel) |
| Functionele parameters |
| Stroom |
0-2L/min |
| Draagvermogen van draaitafel |
20kg |
| Draaitafel hoogtebereik |
350-600mm |
| Rotatiesnelheid van de draaitafel |
1-5r/min (nauwkeurig instelbaar) |
| De rotatie van de draaitafel |
Altijd positief en omgekeerd vervangen |
| Hoek van de zwenkbuis |
120º(IPX3),350º(IPX4)of aangepaste instellingen |
| Zwaaisnelheid van de zwaaiende buis |
240 graden heen en weer 4S, 720 graden heen en weer 12S (precisiecontrole) of op maat |
| Elektrische parameters |
| Uitrusting Vermogen |
220v |
| Testmonster voeding |
220v |
| Capaciteit van de installatie |
1,0 kW |
| Veiligheidsbeschermingsfunctie: |
lekkagebeveiliging, watertekortbeveiliging, kortsluitbeveiliging |
|
Hoofdconfiguratietabel
|
Naam |
Specificaties |
hoeveelheid |
merk / opmerking |
| Chassis |
De binnendoos 304#, de buitendoos spuitverf |
1 |
Yuexin |
| Wateropslagtank |
304# roestvrij staal zelfgemaakt |
1 |
Yuexin |
| Draaitafel |
304# roestvrij staal zelfgemaakt |
1 |
Yuexin |
| Schommelpijp |
304# roestvrij staal zelfgemaakt |
1 |
Yuexin |
| Zwaainaald |
0,4 mm roestvrij staal |
1 |
100 reserve |
| Swingnaaldvijl |
M5-6 |
1 |
20 reserve |
| Waterpomp |
Waterpomp van roestvrij staal |
1 |
Taalxiao |
| Stroommeter |
Verstelling van de riem van het glazen paneel |
1 |
Yuanda |
| Drukmeter |
Aseismisch roestvrij staal /Y-60BFZ |
1 |
Hongqi |
| Mechanische drijvende kogelkraan |
ND15 |
1 |
|
| Filter |
10 inch enkelvoudige waterzuiveraar |
1 |
Back-upfilter kern1 |
| Touch screen |
7 inch kleurenscherm |
1 |
Taiwanese wijnoverzicht |
| PLC-controller |
FR-XO L30R |
1 |
Panasonic |
| Schommelende stappenmotor |
|
1 |
Zhichuang |
| Swing Tube-verkleiner |
|
1 |
Dabang |
| Stappenmotor voor draaitafel |
57# |
1 |
Jiemeikang |
| Draaitafelreductor |
|
1 |
Dabang |
| Laagspannings-elektrische apparatuur |
|
1 |
LG |
| Relais |
|
1 |
OMRON |
| Schakelende voeding |
|
1 |
OMRON |
|
Willekeurige aanhangsel
|
1. Eén exemplaar van de gebruiksaanwijzing;
2. Kwalificatiecertificaat van de fabriek;
3. garantiebewijs voor de apparatuur;
4. filterpatronen 1;
5. testnaalden 100
6. testspeldenkop 20
7. drie-aderige kabel, 1 (ongeveer 3M)
|
| Gebruiksvoorwaarden |
De volgende voorwaarden worden door de gebruiker gegarandeerd en de bijbehorende verbinding wordt voltooid. |
|
Gebruik site
|
De grond en de afwatering zijn glad, de grond en de muur zijn waterdicht en de vloerput of afvoergreppel is aangelegd.
Het draagvermogen van de grond bedraagt minimaal 200 kg/m2
Goed geventileerde locatie
Geen sterke trillingen rond de apparatuur
De invloed van het ontbreken van een sterk elektromagnetisch veld rond de apparatuur
Geen ontvlambare, explosieve, corrosieve stoffen en stof rond de apparatuur
Er is een geschikte ruimte voor gebruik en onderhoud rondom de apparatuur:
De achterkant, de linker- en rechterkant, de bovenkant van de apparatuur: 800 mm
Voorzijde van de apparatuur: 1200mm
|
| Omgevingsconditie |
Temperatuur: 5℃～35℃
Relatieve vochtigheid: ≤85%
Luchtdruk: 86kPa～106kPa
|
|
Conditie van de stroomvoorziening
|
Spanning en frequentie |
AC220V±10% ；50Hz±10% Brandlijn + nullijn + beschermde aardlijn |
| Geïnstalleerd vermogen |
1,0KW |
| Aardingsweerstand van de beschermende aarddraad |
Minder dan 4Ω |
|
Stroomschakelaar
|
1. De gebruiker moet de elektrische lekstroombeveiligingsschakelaar op de installatieplaats voor de apparatuur installeren met de bijbehorende capaciteit en de schakelaar moet onafhankelijk worden gebruikt voor het gebruik van de apparatuur.
2. Verbied het gebruik van een messchakelaar of stopcontact
3. De luchtlekbeveiligingsschakelaar bevindt zich niet verder dan 2 meter van de apparatuur
|
|
Conditie van de waterbron
|
1. Vereist dat de gebruiker de waterbron voor de apparatuur op de installatieplaats installeert, de waterdruk niet lager is dan 0,2 MPa en de installatie van de 4-puntskraan.
2. De kraan bevindt zich niet verder dan 2 meter van de apparatuur
|
