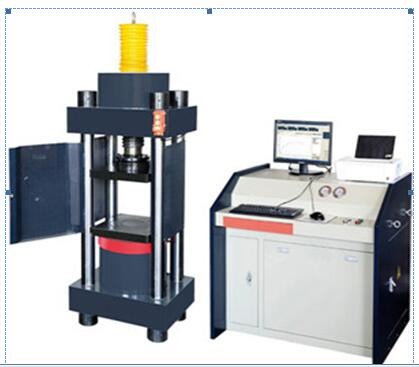

Automatische druktoetsmachine met hoogprecisie digitale servo-klep
Inleiding van het product
Het meet- en besturingssysteem gebruikt een hoogprecisie digitale servo-klep, met een gesloten-lusfunctie voor het besturen van de kracht, kan een gelijke belasting of een gelijke belasting bereiken.hoge controle-nauwkeurigheid, goede betrouwbaarheid, het gebruik van een microcomputer voor elektronische metingen, automatische druksterkte, automatische berekeningen en het afdrukken van rapporten,veel gebruikt in de bouwindustrie en testinstallaties.
Hydraulisch systeem
Hydraulische olie in de tank door de motor aangedreven hogedrukpomp in het circuit, door de eenrichtingsklep, hogedruk oliefilter, drukverschil klep groep, servo klep,in de cilinderDe computer stuurt het besturingssignaal naar de servo klep, controleert de opening en richting van de servo klep,Het is dus mogelijk de stroom van de oliecilinder te regelen en de controle van de isokinetische testkracht te realiseren..
Krachtmetingssysteem
Het gebruik van hoogprecisieversterkers en A/D-omvormer, het gehele proces, realtime-afbeeldingsbelasting, piek, belastingsnelheid en -sterkte (')
PID-gesloten-lusbesturingsstrategie voor het bereiken van constante snelheidsbelasting, real-time weergave van de belastingcurve
Automatische intervallenstimming en continue test;
Verzoek, druk testresultaten flexibel en handig;
Veiligheidsbeschermingsinrichting
Wanneer de testkracht de maximale testkracht van 3% overschrijdt, bescherming tegen overbelasting, uitschakeling van de pompemotor.
Hoofdprestatiespecificaties
| Maximale testkracht (KN) |
2000 |
| Meetbereik van de testkracht |
5% tot 100% |
| Relatieve fout van de aanwijzing van de testkracht |
± 1% van de aangegeven waarde |
| Afstand tussen bovenste en onderste plaat (mm) |
330 |
| Pistonstrekking (mm) |
100 |
| Kolomspanning (mm) |
370 |
| Grootte van de drukplaat (mm) |
370*370 |
| Hoofdmotor afmeting (mm) |
1100*900*1800 |
| Buitenste afmetingen van de oliebron (mm) |
1100*750*1000 |
| Motorvermogen (KW) |
2 |
| Totaal gewicht (kg) |
1600 |
Fabrieksstandaard configuratielijst
| Naam |
Aantal |
Notities |
| Testmachine Host |
één eenheid |
--- |
| Oliebronconsole |
één eenheid |
met inbegrip van motor, oliepomp, servo-klep |
| Computer |
één eenheid |
Commerciële machine van merk Lenovo |
| Meetsysteem en controlesysteem |
één eenheid |
|
| Druktransducer |
Eén |
China Aerospace Elektrische Test |
| Elektrisch besturingssysteem |
één set |
|
| Hoog- en laagdrukplaten |
één set |
|
| Hoog- en laagdrukplaten |
één set |
|
| Printer één eenheden Inkjet Type |
|
|
