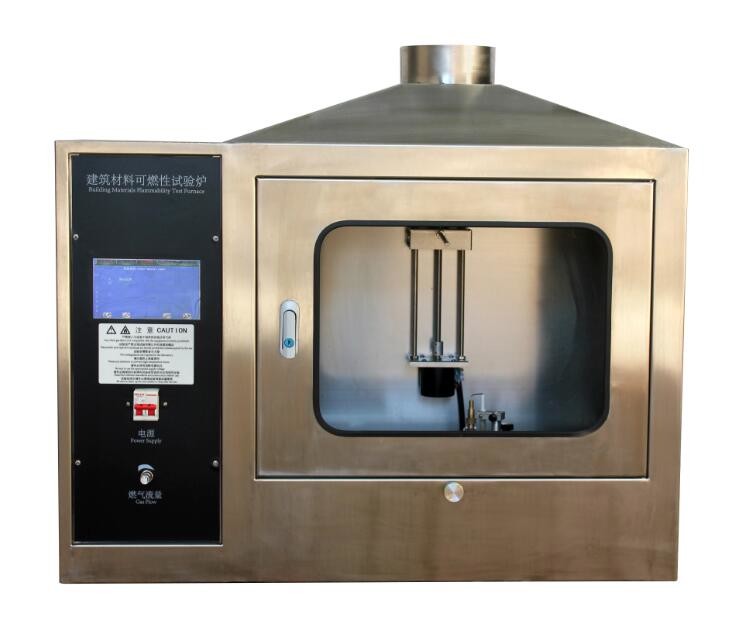

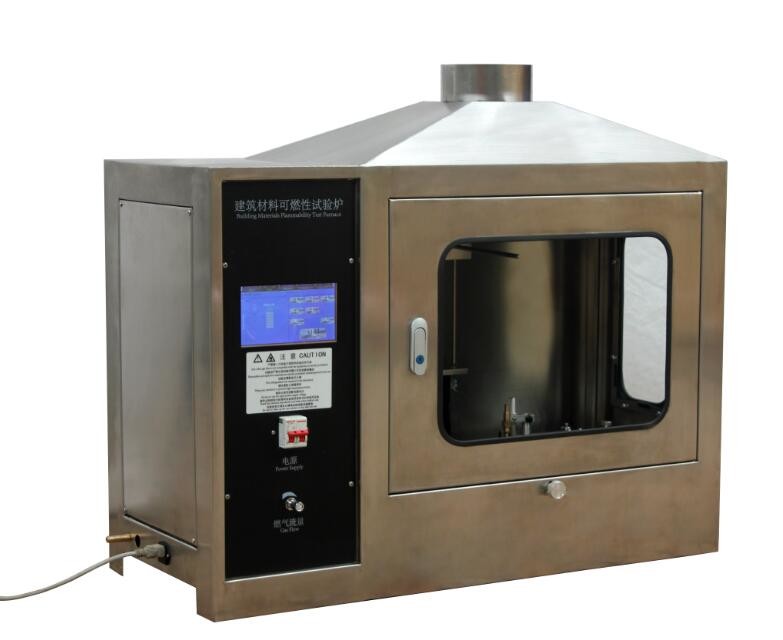

Testoven voor de ontvlambaarheid van bouwmaterialen met aanraakschermbesturing
SL-FL13 Eenvoudig brandbaar product
Voorziet in nauwkeurige en betrouwbare gegevens om de verbrandingseigenschappen van uw materialen te testen.
Productoverzicht
SL-FL13 Single Burning Item voldoet strikt aan GB/T 20284‐2006 en BS EN 13823 en andere internationaal erkende testnormen.Het is ideaal geschikt voor het testen van de brandprestatie-classificatie en voor onderzoek en ontwikkeling van bouwmaterialen.Het apparaat is voorzien van een dubbelverticale proefproeftruckconfiguratie met een propaanzandbakbrander.en integreert hoge-precisie warmte-afgifte en rook productie snelheid meting, UV-vlambestrijding en volledig automatische intelligente besturing.
Dit helpt u de brandreactie van uw producten nauwkeurig te beoordelen, de GB/T 8624 brandclassificatiecertificering te behalen en de tijd voor het op de markt brengen van uw product te versnellen.
Technisch overzicht
1. Systeemcompositie
- Trolley (bevat twee verticale monsters) + vast frame + gasopvangkap + J-type uitlaatkanaal
- Centrifuge-ventilator + snelheidsregelaar + uitgebreide meetsectie + gasanalysecabinet + gegevensverzamelingssysteem
2Voorbeeld trolley en ontstekingssysteem
- Twee verticale steekproefposities; sandboxbrander onderaan de verticale hoek
- Oppervlakteontstekingsmethode; vlamdetectiesysteem biedt bescherming tegen ontvlamming
- Hulpbrander op vast frame, ook voorzien van een vlamdetector
3. Afvoerstelsel
- Gasopvangkap in roestvrij staal boven het frame
- Roestvrijstalen J-type uitlaatpijp: binnendiameter (315±5) mm, met 50 mm hoge-temperatuur isolatie van minerale wol
- Continu uitlaatgasstroom: 0,50 ± 0,65 m3/s, frequentieregeld
- Centrifuge-ventilator: bestand tegen maximaal 300°C, geschikt voor stapkalibratie bij hoge temperatuur
4. Gasvoorziening en stroomcontrole
- massa-stroomregelaar: bereik 0 2.5 g/s, nauwkeurigheid ≥ 1,5% van de aflezing
- Automatische gastoevoerregeling tot 647 mg/s en 2000 mg/s; variatie van de gastoevoer ≤ 5 mg/s tijdens de test, waardoor een warmteafvoer van 30,7 ± 2 kW wordt gewaarborgd
5. Rookgasmonsterneming en -conditioneringssysteem
- Componenten: asfilter → koudeval → twee droogkolommen → bemonsteringspomp → peristaltische pomp
- Asfilterkop: vaste PTFE met een intern filtermateriaal van 0,5 μm
- Diafragmapomp: doorstroming 400 L/h, hoge temperatuur en corrosiebestendig
- Compressorcondensator: koelcapaciteit 320 kJ/h, dauwpuntstabiliteit 0,1°C, statische variatie 0,1 K, IP20-bescherming
- Geïmporteerde rotameter: bereik 0 ∼ 5 L/min, past de inlaatstroom van de analysator aan
6Gasanalyseurs (O2 en CO2)
7. Meesters (pijpen en sensoren)
- Een pijpleiding van 2155 mm met:
- Druksonde
- drie thermoparen
- Gasmonstersonde
- Witte lichtsysteem
- Tweerichtingsdruksonde: bereik (0 100) Pa, nauwkeurigheid ± 2 Pa, 90% reactietijd ≤ 1 s
- Gasmonsteringssonde verbonden aan een gasregulatoestel en O2/CO2-inlaatanalyseurs
8. Rookmeting Optisch systeem
- Lichtbron: gloeilamp, kleurtemperatuur (2900 ± 100) K
- Aan de uitlaatpijpzijde gemonteerd via een flexibel verbinding
- Lensensysteem: verzamelt licht in parallelle balken ≥ 20 mm in diameter; de diameter van het lichtemitterende gat (d) en de brandpuntsafstand (f) van het objectief voldoen aan d/f < 0.04
- detector: siliciumfotodiode met:
- Lineaire stabiliteit: 0,1%
- 10-bit meetbereik
- Spectrumrespons in overeenstemming met de CIE V ((λ) -curve, nauwkeurigheid ≥ ±5%
- 90% reactietijd van het optische verzwakkingssysteem ≤ 3 s
- Gecomprimeerde lucht die in de zijbuis wordt ingevoerd om het optische apparaat schoon te houden en de driftspecificatie te behouden
9Software en kalibratiefuncties
Software biedt interfaces voor:
- Kalibratie van de O2/CO2-analysator (geluid en drift)
- Kalibratie van het optische systeem (geluid en drift voor de meting van rook)
- Kalibratie van het filter van het optische systeem
- Kalibratie van het luchtvolume (besturingsbereik)
- Stapkalibratie en heptane-kalibratie
Voorschriften voor de kalibratie van de stappen:
- O2/CO2-analysator vertragingstijd ≤ 30 s
- O2/CO2-analysatorresponstijd ≤ 12 s
- Reactietijd van de branderknop ≤ 12 s
- Temperatuurresponstijd ≤ 6 s
- De verhouding Q_gas_30s(T) / HRR_30s(T) moet continu zijn (100 ± 5) %
- Verschil tussen gemiddelde HRR van stap 2 en stap 3 ≤ 0,5 kW
Acceptatie van het heptane kalibreren:
- Verwarmingswaarde per eenheid massa: THR/m = 4456 ± 222,8 MJ/kg
10. Test-outputparameters
- Gemiddelde warmteafgifte RHRav (t)
- Totale warmteafgifte THR (t)
- 1000 × [RHRav(t) / (t‐300) ] (gebruikt voor de FIGRA-berekening)
- Brandgroei-index FIGRA
- Totale warmteafgifte bij 600 s ¢ THR600s
- Gebeurtenis van zijdelingse vlamverspreiding
- Gemiddelde rookproductie RSPav (t)
- Totale rookproductie TSP (t)
- Voor de berekening van de SMOGRA-waarde wordt de waarde van de in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde waarde van de in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde waarde gebruikt.
- Indeks van de rookgroei
- Totale rookproductie bij 600 s ¢ TSP600s
11Normen, afmetingen en gewicht
- Normen: EN 13501, EN 13823
- Afmetingen: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
- Gewicht: 650 kg
Toepassing
Brandproeven en -classificatie voor bouwmaterialen en -producten
Brandproeven met CE-markering voor bouwproducten
Beoordeling van brandreactie ¥ voor de ontwikkeling van nieuwe producten
QC & uitgaande inspectie voor productielijnen
Installatievereisten
Installatiehoogte: ten minste 5 meter
Vloeroppervlak: niet minder dan 3 m x 3 m
Vermogensbehoefte: 220V, 10A; 380V, 5KW
Omgevingstemperatuur: 10 °C tot 35 °C
Gasbehoeften: propangas
Kalibratiegas: N2, CO2 standaardgas
Kalibratiestandaard: heptane
Vaak gestelde vragen (FAQ)
V1: Voldoet het aan mijn normen?
A1:Ja. Voldoet aan EN 13823 en GB/T 20284.
V2:Hoe stabiel en nauwkeurig is het?
A2: Heel. Volledig geautomatiseerde verwarming, ontsteking en rookopvang. Kalibratie is strikt, gasanalyseerder reageert in <3 seconden, gegevensverzameling in 5 seconden ‡ alle standaardtijdlijnen.
V3: Welke parameters omvat het?
A3:Alle belangrijkste: HRR, THR, FIGRA, SPR, TSP, SMOGRA, plus LFS en druppels ‡ bepaalt rechtstreeks EN 13501‐1 of GB 8624-klasse.
V4: Makkelijk te bedienen?
A4: Absoluut.Intuïtieve interface, automatische ontstekings-/gasregeling.Opleiding ter plaatse inbegrepen.
V5: Kosteneffectief?
A5:Eén eenheid doet alles
V6:Onderhoud en ondersteuning?
A6:1-jarige garantie + levenslange ondersteuning, inclusief installatie, opleiding, kalibratie, testontwikkeling en CMA/CNAS accreditatie advies.
Naverkoopservice en technische ondersteuning
Een jaar naverkoopondersteuning, levenslange technische ondersteuning
Installatie en kalibratie van apparatuur
Kalibratiediensten
Steun voor de ontwikkeling van testmethoden
Technische opleiding
Contactgegevens
Voor de volledige technische specificaties, een offerte of een demonstratie kunt u contact opnemen met ons verkoopteam of onze erkende dealers.We zullen u professionele en snelle technische ondersteuning en diensten bieden.
