Markeren:
Laboratorium het Testen Materiaal
, Verticale Brandbaarheidskamer
, ASTM E648 Radiant Flooring Panel Apparaten
Skyline: |
Radiant vloerpaneelapparatuur |
Normen: |
ISO 9239-1, ASTM E 648, ASTM E 970, NFPA 253 |
Afmetingstestkamer: |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
Controlekamer: |
600 ((W) × 600 ((D) × 1600 ((H) mm |
Gasregelkamer: |
600 ((W) × 600 ((D) × 1000 ((H) mm |
Kracht: |
AC 220V, 50/60Hz, 25A |
Gewicht: |
220 kg |
Optie voor luchttoevoer propaan: |
95% |

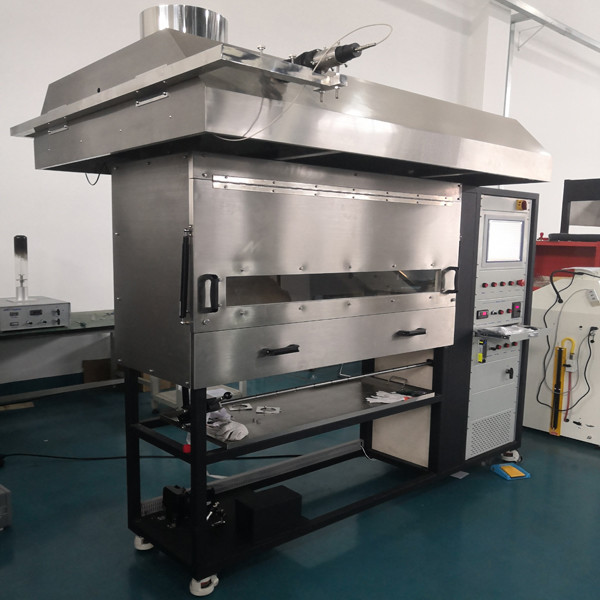

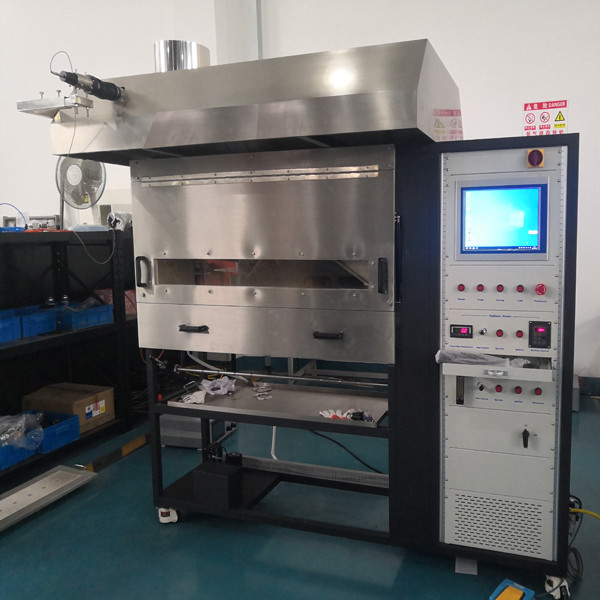

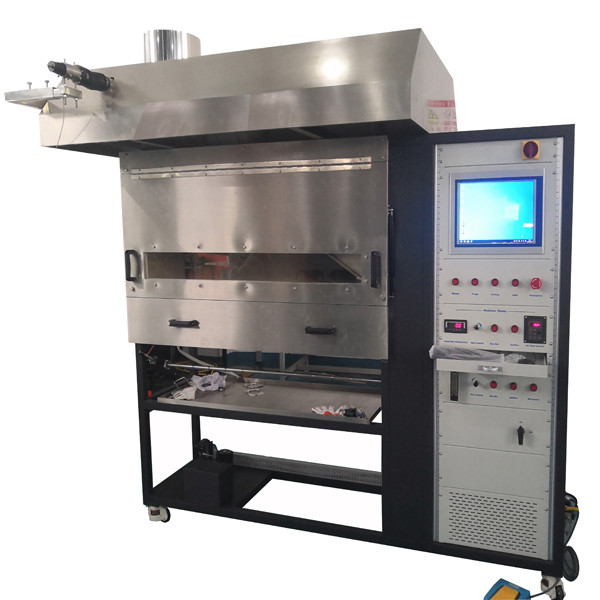

Gebouwmaterialen ontvlambaarheidstester Radiant Flooring Panel Apparaat
Toepassing
Om de kritieke stralingsstroom van de horizontale verspreiding van de vlam en de rookdichtheid van het vloermateriaal tijdens de test te meten.
Kenmerken
1De blazer voor de gasvoorziening van de stralingsplaat kan continu gas leveren, terwijl de luchtcompressor ononderbroken gas levert.
2- Heat Flux meter, draagbaar water koelsysteem zonder lopende watervoorziening.
3Een ventilatie kap van roestvrij staal boven op de kamer.
4Innerlijke kamer van warmte- en corrosiebestendig aluminium silicaten plaat.

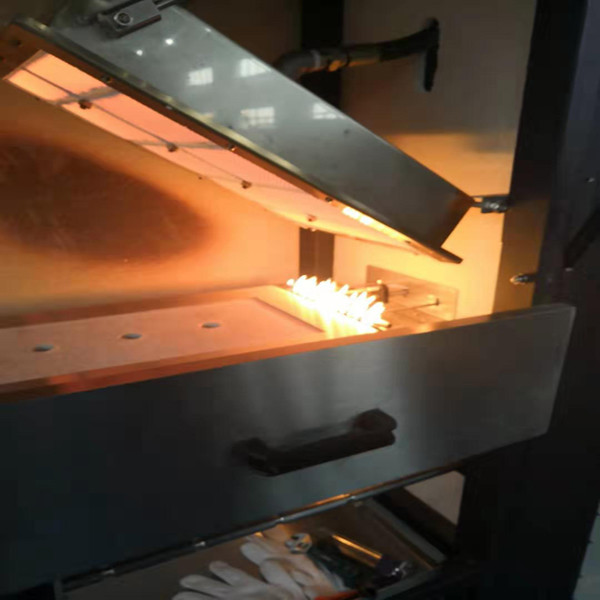

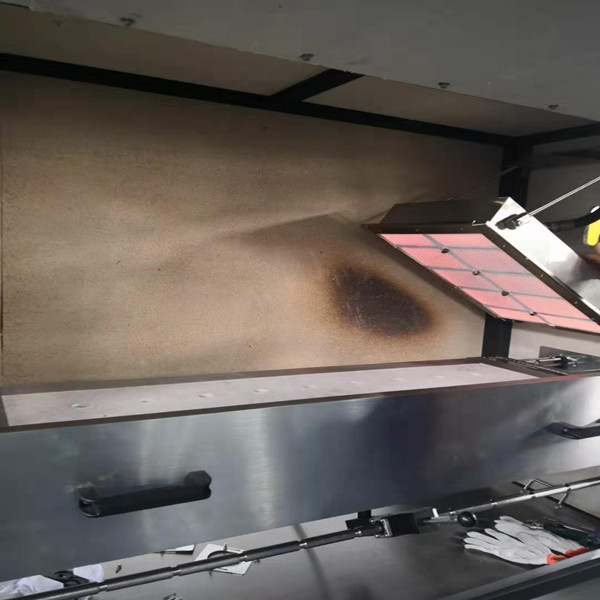

5. Hittebestendige honingraat keramische warmte stralende plaat 300mmX450mm, gekanteld op 30 graden.
6. T-vormige poreuze brander met automatisch ontstekingssysteem ontstelt het monster met automatisch duwen systeem.
7Gasbesturingsbord, naaldklep voor de hoogte van de vlam van de brander, MFC voor de gasstroom en digitaal display.
8De inverter regelt de uitgang van de blazer, de venturi regelt de verhouding van lucht en gas en de vlam is stabiel en nauwkeurig.
9. porieus kalibratieapparaat: regelen van de uitgang van de stralingsplaat door naar boven, links of rechts te draaien.
10. IR-radiometer toont de temperatuur van de stralingsplaat.
11Optioneel rookdichtheidstestsysteem.
12Optisch systeem 2900 ± 100 K licht geavanceerde optische signaalontvanger.
13. geïntegreerd ontwerp met 19" PC of Lab view software.
14Schroot met 1 pc thermocouple en 1 pc thermocouple binnenkamer, door software bestuurd.
Normen
ISO 9239-1 Brandreactieproef van vloermateriaal, deel 1, meet de verbrandingsprestaties van vloermateriaal met stralingswarmte.
ISO 9239-2 Brandreactieproef van vloerbedekkingsmateriaal, deel 2, meet de horizontale verspreiding van vlam, blootgesteld aan 25kw/m2 warmte.
ASTM E 648 Standaard testmethode voor vloerbedekkingssystemen CHF met warmte-stralingsenergiebron.
ASTM E 970 Standaardtestmethode voor vloermateriaal CHF van blootgestelde zoldervloerisolatie met behulp van een warmte-stralingsenergiebron.
NFPA 253 Standaardtestmethode voor CHF van vloerbedekkingssystemen met warmte-stralingsenergiebron.
DIN 4102
Specificatie
| Afmetingstestkamer |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
| Controlekamer |
600 ((W) × 600 ((D) × 1600 ((H) mm |
| Gasregelkamer |
600 ((W) × 600 ((D) × 1000 ((H) mm |
| Kracht |
AC 220V, 50/60Hz, 25A |
| Gewicht |
220 kg |
| Optie voor luchtvoorziening propaan |
95% |
Testverslag
| Verslag |
| Testbureau |
|
| Standaard |
|
| Operator |
|
Testdatum |
|
| Omgevingstemperatuur |
|
Omgevingsvochtigheid |
|
| Termijn voor uitrusting |
|
| Naam van het product |
|
Proefproefnummer |
|
| Model specificatie |
|
| Grootte van het monster |
|
Code van het apparaat |
|
| Materiaaldichtheid (g/m2) |
|
Testtijd |
|
| Debugbalans |
|
| Testresultaten: |
| Afstand (mm) |
De tijd voor de vlam (s) |
Afstand ((mm) |
De tijd voor de vlam (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| De voorkant van de vlam bereikt de langste afstand (cm) |
|
Critische stralingsstroom ((kW/m)2) |
|
| Totale rookwaarde ((% min) |
|
Maximale absorptiesnelheid ((%) |
|
| 10 min afstand tot het voorste deel van de vlam ((mm) |
|
10min kritische stralingswarmtewaarde ((kW/m)2) |
|
| 20 min afstand tot het voorste deel van de vlam ((mm) |
|
20min kritische stralingswarmtewaarde ((kW/m)2) |
|
| 30 min afstand tot het voorste deel van de vlam ((mm) |
|
30min kritische stralingswarmtewaarde ((kW/m)2) |
|
| Ontstekingstijd (s) |
|
Vlamverdooftijd (s) |
|
| Het tijdens de test waargenomen verschijnsel: |
|
