Gebouwmaterialen ontvlambaarheidstester UL790 Brandtestapparatuur van dakbedekkingen

Brandproefapparatuur, UL 790 Brandproefapparatuur van dakbedekkingen

Invoering van instrumenten

Het dakverbrandingstestsysteem is een instrument voor het simuleren van reële omstandigheden om de brandwerendheid van daken en onderdelen te beoordelen.9 m tot A-C-klasse voor de beoordeling van de steekproefTegelijkertijd kan het worden toegepast op de test van de vlamvertraging van de componenten van de fotovoltaïsche cellen.

Technische parameters

ASTM E 108 Ontvlambaarheidstest van dakbedekkingsmateriaal
UL790 Brandbaarheidstest van dakbedekkingsmateriaal
NFPA 256 Brandbaarheidstest van dakbedekkingsmateriaal
IEC 61730-2 Photovoltaïsche cel assemblage, Aanhangsel A, Brandbeschermingstest, Vlamverspreiding

Hoofdkenmerken

a. Taperdakmateriaal, afmetingen: 1300 (W) x 1000 (D) x 120 (H), gebruikt voor de montage van testmonsters.

b. Een niet-ontvlambare testplaat die aan het eind van de testplaat is gemonteerd, kan voorkomen dat er onder de testplaat een terugslag ontstaat.

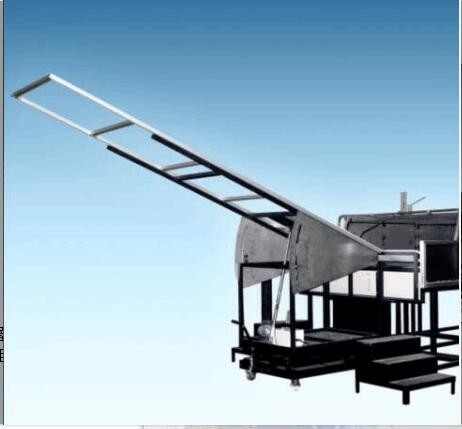

c. Een roestvrijstalen ventilatorvormige plaat kan de testhoek aanpassen, de afmetingen zijn: 1440 (L) x 940 (H) mm.

d. Het hoofdframe wordt gebruikt om de testondersteuning te ondersteunen en is een corrosiebestendige stalen constructie met een afmeting van: 1020 (L) x 1000 (D) x 1473 (H) mm.

e. Onbrandbare platen die aan de voorzijde van het frame zijn gemonteerd en die de dakplaten en de randjes simuleren en de vlam van de brander gebruiken om het monster uit te breiden, de afmetingen zijn: 330 (W) x 2130 (D) x 584 (H) mm.

f. De luchtstroom van het testpaneel bedraagt 19 + 8 km/h (5,5 m/sec) en is geconfigureerd met de anemometerbewaking.

g. De onafhankelijke convulsiespijp kan lucht van buiten het laboratorium halen.

h. Het luchtkanaal is voorzien van een honingraatfilter en een gasinlaat voor de installatie van het geleidingsblad.

i. Het verstelbare turbulentieplaatje in een kanaal dat de windsnelheid verhoogt en de turbulentie vermindert.

j. Het materiaal van de luchtleiding is gemaakt van roestvrij staal met anticorrosie en hoge temperatuurbestandheid.De afmetingen zijn: 2130 (W) x 762 (H) x 3000 (L) mm.

k. De ventilator is 220V, 50HZ en driefasig. De windsnelheid kan automatisch worden aangepast met het omgekeerde systeem. De minimale doorstroming is 300m3/min.

l. De omkering heeft de functie van oneindig variabele snelheid, die de functie tussen 0 en 100% kan aanpassen.

m. Gasbrander (voor intermitterend vuur, vlamverspreiding en test met vliegend merk) 1,12 m lang, 60,3 mm in diameter en aan de zijkant van het testpaneel een spleet van 12,7 mm breed, 0,91 m lang.

n. De gasbrander kan 22000 Btu/min (387 kWh) leveren en kan de gasstroom automatisch aanpassen aan drie soorten verbrandingscategorieën A, B en C.

o. Het automatische ontstekingssysteem zorgt voor de veiligheid van de test.die de gasstroom regelt volgens de verschillende normenKlasse A en B: 21000 ~ 22000 Btu/min (369 ~ 387 kWh) 10 minuten, klasse C: 18000 ~ 19000 Btu/min (316 ~ 334 kWh) 4 minuten.

Het data-acquisitie systeem is geschreven in de programmeertaal LabView en het data-acquisitiebord is ter beschikking gesteld van het NI-bedrijf van de Verenigde Staten.

q. Het gegevensverzamelsysteem bestaat uit de volgende onderdelen:

1 16 bit thermo-invoer module

2 16 bits module omzetting input module

3 Invoer- en uitvoermodule

4 12 bits module omzetting output module

5 4 en 8 trog backplates

6 Labview tijdsmodule

7 Labview tijd / Ethernet module

r. Computersysteem

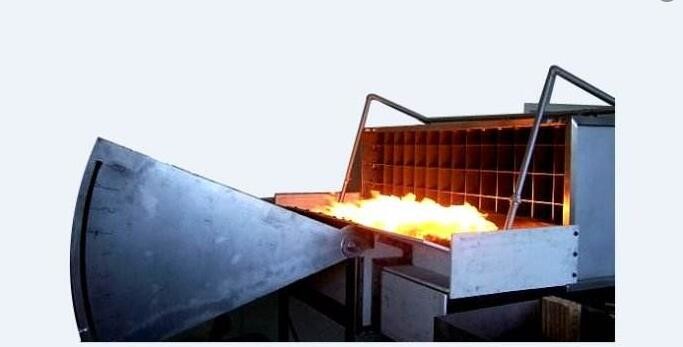

s. Het Brand-testsysteem voorziet een gasbrander met een vlam die het brandende materiaal kan inslikken en de temperatuur van de gasbrander kan worden ingesteld op 880 ± 10 °C.

t. Een metalen mesh kan het materiaal ondersteunen en het bakje kan worden gedraaid om de volledige verbranding van het materiaal te vergemakkelijken.
