Gebouwmaterialen ontvlambaarheidstester Zonnecellen ontvlambaarheidstestapparatuur voldoet

Testapparatuur voor ontvlambare zonnecellen voldoet aan de normen UL 1730 en ASTM E108

Inleiding van het product

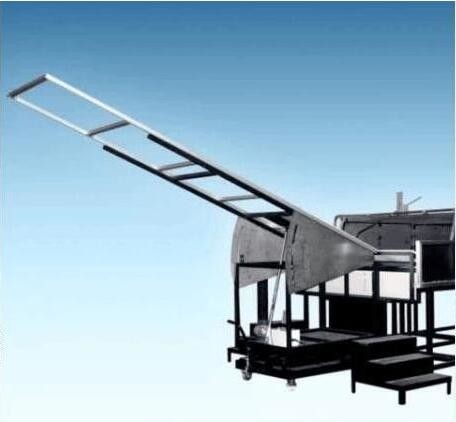

Solar Cell Spread of Flame & Burning Brand Test Machine is gebaseerd op UL 1730, IEC 61730-2 ontwerp en ontwikkeling.Het simuleren van reële omstandigheden om de brandwerende prestaties van het dak en de onderdelen van het instrument te beoordelenHet kan ook worden gebruikt bij de brandvertragende prestaties van fotovoltaïsche componenten die in deze test worden gebruikt.

Normen

UL 1730: rookdetectie voor individuele woonruimten voor meergezinnen en hotelkamers
Monitors: detectie van elektrisch signaal van huishoudelijk stof;
UL 790: standaardmethode voor brandproeven van dakbedekkingsmaterialen;
ASTM E108-04: standaardmethode voor brandproeven voor dakbedekkingsmaterialen;
NFPA 256: brandproef van het dakdek.
IEC 61730-2 Aanhangsel b: brandtests van fotovoltaïsche modules.

Kenmerken van de uitrusting

Structurele onderdelen
1. gecompliceerd dakbedekkingsmateriaal, afmetingen: 1.300 (w) X1.000 (d) x120 (h), tot
het testmonster installeert;
2. een niet-brandbaarheidstestbord dat aan het einde van de test wordt geïnstalleerd, kan de test stoppen
gehardereerde panelen;
3. roestvrijstalen ventilatorbesturingsplatform, de testhoek kan worden ingesteld,
afmetingen: 1,440 (l) x 940 (h) mm;
4- gebruikt voor de test van de hoofdraambeugel, van corrosiebestendig staal, afmetingen: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5. niet-brandbare plaat montage, voor het frame geïnstalleerd om de
dakraam en rand, uitbreiding van de vlam van de brander naar het monster,
afmetingen: 330 (w) x 2,130 (d) x 584 (h) mm;
6.Luchtstroom voor het testpaneel: 19 ± 8 km/h (5,5 M/sec) en instellen van de
een anemometermonitor;
7- afzonderlijke ventilatietroepen, die van buiten de laboratoriumlucht kunnen worden gehaald;
8. honingraatfilter is geïnstalleerd in de luchtleiding, geïnstalleerde gasinlaat geleidingsschuif;
9. ventilatiekanalen met hellingsregelaar voor de regeling van de luchtstroomrichting;
10. Luchtleidingen die aan de gids zijn bevestigd, kunnen de snelheid verhogen om de testluchtstroom van de buitenwereld te verzekeren, gidsplaten van roestvrij staal,de plaats verandert niet met de winddruk;
11- geleidingsmaterialen voor roestvrij staal, corrosiebestendig en hittebestendig, afmetingen: 2,130 (w) x 762 (h) x 3,000 (l) mm;
12. ventilator 220V,50HZ, driefasige stroom, is uitgerust met een omgekeerd systeem kan automatisch de windsnelheid, minimale doorstroming voor 300m3/min aanpassen;
13. Onbeperkte veranderlijke snelheid omvormer, 0-100% verstelbaar;
14. Gasbrander (voor intermitterende Shi Huo, vlamverspreiding en vliegend vuur), 1,12 m, 60,3 mm, bewegende in de testzijde heeft een spleet van 12,7 mm (w) * 0,91 m (lang);
15De gasbrander kan 22.000 Btu/min (387 kWh) leveren en volgens a, b, c drie verbrandingsniveaus, een gasregelklep met hoge precisie die de gasstroom regelt,
16De thermocouple van de bovenste brander is geïnstalleerd op 58,7 mm, 888 ± 28 oC;
17. Automatisch ontstekingssysteem, zorgen voor de veiligheid van de test prestaties, ontsteking elektrode 1.8kVp massa stroom regelaar is de minimale druk volgens verschillende normen, controle gasstroom,Klasse A en B:21,000 ~ 22000 Btu/min (369 ~ 387 kWh) gedurende 10 minuten, klasse C:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4 minuten;
18. Temperatuurregelsysteem-klasse A en B:760±28oC (1400±50oF) -21000 ~ 22000 Btu/min-klasse C:704±28 c (1300±50oF) -18000 ~ 19000 Btu/min
19. Hoogprecisie drukmeters en drukregulerende klep regelen de gasdruk;
1) - Elke overbrenging naar gas in de branders moet een andere test- en controlemethode volgen;
2) - LNG: met behulp van MFM kan de stroom nauwkeurig worden gemeten (stroomregelklepregeling);
3) - LPG: luchtstroom met behulp van het omvormersysteem: het testdek bij 19 ± 8 km/h (5,5 M/sec);
20Metalen gaas draagmaterialen, pallets kunnen worden gedraaid, zodat de volledige verbranding van
materialen;

Testsectie

1Computerbesturingssysteem van de Verenigde Staten speciale besturingssoftware voor Labview experiment, integratie 10.2 "LCD scherm;
2. gegevensverzamelingssystemen, LabView programmeertaal wordt gebruikt om te programmeren, gegevensverzamelkaarten Verenigde Staten NI biedt
3Het gegevensverzamelingssysteem bestaat uit de volgende onderdelen:
1 16-bits thermo-invoermodule
2 16 bit a/d-omrekeningsinvoermodule
3 Gegevensinvoer-/uitvoermodule
4 12 bit a/d-omrekeningsuitgangsmodule
5 4 en 8-slot achtergrond
6Labview-modules
7Labview/Ethernet-netwerkmodule

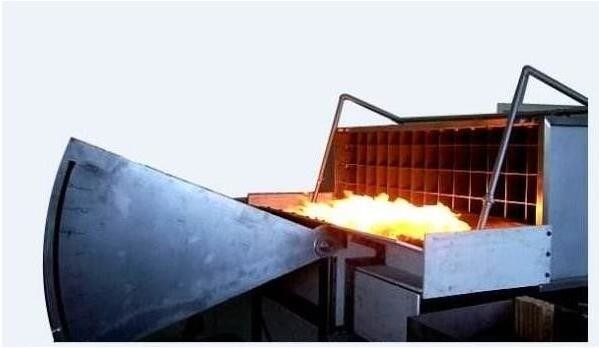

4. Brandtestsystemen, gasbranden, de vlam die het brandende materiaal omvat, de gasbrander is 880±10oC temperatuur kan worden ingesteld.

De standaard resultaten

1. Algemene normen voor vlamverspreiding
1 Elk deel van het dakbedekkingsmateriaal (onderdeel of paneel) dat uit het testdek is geblazen door vlammen of gloeiende deeltjes,
2Kan glijden door, splitsen, gebogen dakbedekkingsmaterialen, zoals open dakdek,
3 Brandveiligheidscategorie A: vlamverspreidingsbereik 1,82 M,
Brandveiligheid B: vlamverspreidingsbereik 2,4 m
Brandveiligheid van klasse C: brandverspreidingsgebied is 3,9 meter.
gemeten vanaf de rand van de vlamverspreiding van het monster,

2.Algemene normen voor de verbranding van daken
1 Elk onderdeel of onderdeel van het paneel dat uit het testdek valt in vlammen die blazen of vallen,
2 delen van het dakdek of een deel van een paneel in de dakconstructie of onderdeel in de vorm van lichtdeeltjes verdwijnen,
3 Ga verder met de onderdelen of de verbrandingspanelen
