Laboratorium Gebouwmaterialen ontvlambaarheid Tester, UL1685 Verticale tray testkamer voor kabels

Laboratorium ontvlambaarheidstestapparatuur, UL1685 verticale testkamer voor kabels

Toepassing

Hoofdonderdelen, waaronder

a. Stelsels voor het bedienen van de ontstekingsbron

b.Inzameltoren en rookontladingsregelsysteem

c.Gasdruk- en stroomregelsysteem

d.Systeem voor rookdoorlaatbaarheid en temperatuurmeting

e.Systeem voor het meten van de vlamhoogte

Technische parameters

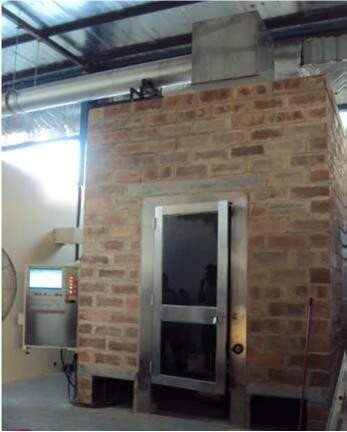

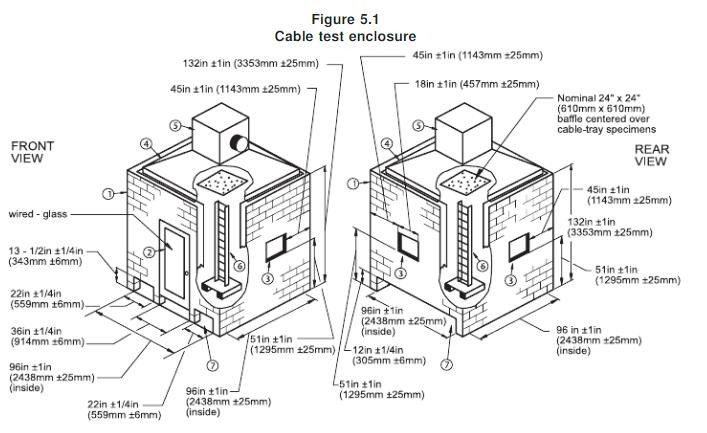

1Laboratorium: de muur is gemaakt van vuurvaste bakstenen, het binnenste oppervlak is zwart behandeld en de afmetingen van de muur zijn W2438 x D2438 x H3353 mm; geschilderd

2Laboratoriumdeur: W0,9 x H2m roestvrijstalen frame, geharde glazen deur;

3. rookverzameltoren: de hellingshoek van 40 graden, de kubus is 914 mm; de filterlengte is 610 mm;

4Het uitzichtvenster: de zijdelingse lengte is 457 mm, de afstand van de bodem tot de grond is 1295 mm en de rechterkant tot de muur is 1143 mm.

5. Luchtinlaat: 559 x 343 mm, 914 x 305 mm, 2438 x 343 mm;

6- uitlaatpijp: L9000 * diameter 406 mm, geïnstalleerd in de toren aan de rechterzijde van het kubusopvangniveau;

7. Brandladder: 2400mm hoog, L305 * W25 * D25. De 299mm afstand tussen twee vierkant;

8. A: er zijn 242 gaten L341mm * D30mm;

9Gasstroom: 13,2 L/min, standaarddruk en temperatuur, massa-stroomregeling;

10Luchtstroom: 76,8 L/min, standaarddruk en temperatuur, massa-stroomregeling;

11- Stroomdetectie: de differentialdrukstroommeter wordt gebruikt om de doorstroming van de uitlaatpijp te meten, waardoor de snelheid van de ventilator kan worden geregeld.

12Transmittantie: de siliciumfotocel detecteert de rookdichtheid van het monster wanneer het monster wordt verbrand.

13. Vlamhoogte: infrarood zichtbaar licht geeft in realtime de huidige vlamhoogte aan;

14. Speciale software: kan de pijplijnstroom in realtime tekenen, rookdichtheid, vlamhoogte en andere gegevens om de curve te tekenen en rapporten te genereren, kunnen worden bewaard voor inspectie of afdrukken;

15Controlesysteem: computer + controle-software, massa-stroommeter, enz.

Normen

Volgens de punten 9.6 en 9.7 van UL1685-2007, UL2556-2007
