Laboratoriumbrandbaarheid het Testen Materiaal, Kamer van de het Dienbladtest van UL1685 de Verticale voor Kabels
Toepassing
Ben van toepassing om de test van de verticaal-dienbladbrand het bepalen van waarden van de propagatie van de kabelvlam en rookversie te controleren wanneer de kabels aan een vlammende ontstekingsbron worden onderworpen. (Het is niets aan het doel van kabels, zoals de stroom, de telecommunicaties enz.)
Belangrijkste onderdelen met inbegrip van
a. Het systeem van het ontstekingsbroncodebeheer
b.Collection toren en rook het systeem van de uitlaatcontrole
c.Gas druk en datatransportbesturingsysteem
d.Smoke overbrenging en temperatuurmeetsysteem
e.Flame hoogtemeetsysteem
Technische parameters

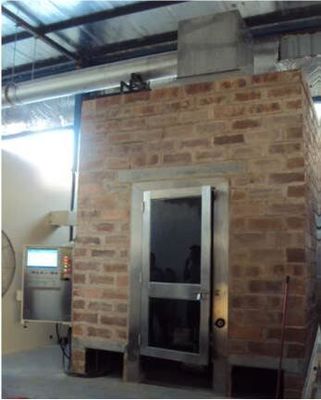

1. Laboratorium: de muur keurt vuurvaste baksteen op hoge temperatuur goed, wordt de binnenoppervlakte behandeld met zwarte, en de muurafmeting is W2438 x D2438 x H3353mm; geschilderd
2. Laboratoriumdeur: W0.9 x H2m-roestvrij staalkader, gehard glasdeur;
3. Rook die toren verzamelen: de neigingshoek van 40 graden, de kubus is 914mm; de filterlengte is 610mm;
4. Observatievenster: de zijlengte is 457mm, is de afstand van de bodem aan de grond 1295mm, en het recht op de muur is 1143mm.
5. Luchtinham: 559 x 343mm, 914 x 305mm, 2438 x 343mm;
6. Uitlaatpijp: L9000 * dia 406mm, in de toren op de rechterkant van het niveau dat van de kubusinzameling wordt geïnstalleerd;
7. Brandende ladder: hoge 2400mm, L305 * W25 * D25. De 299mm afstand tussen vierkant twee;
8. A: er is 242 gat L341mm * D30mm;
9. Gasstroom: 13.2L/mim, standaarddruk en temperatuur, massadatatransportbesturing;
10. Luchtstroom: 76.8L/mim, standaarddruk en temperatuur, massadatatransportbesturing;
11. Stroomopsporing: de differentiële meter van de drukstroom wordt gebruikt om het stroomtarief van de uitlaatpijp te meten, die de basis om de snelheid van de ventilator vormen te controleren.
12. Overbrenging: de siliciumfotocel ontdekt de rookdichtheid van de steekproef wanneer de steekproef wordt gebrand.
13. Vlamhoogte: het infrarode zichtbare licht in realtime wijst op de huidige vlamhoogte;
14. Speciale software: kan de pijpleidingsstroom in real time, rookdichtheid, vlamhoogte en andere gegevens trekken om de kromme te trekken, en rapporten te produceren, kan voor inspectie of druk worden bewaard;
15. Controlesysteem: computer + controlesoftware, massadebietmeter, enz.
Normen
Volgens clausule 9,6 & 9,7 van UL1685-2007, UL2556-2007
