ISO5660 Cone Calorimeter Analyse-instrument voor Warmteafgifte
Levert nauwkeurige en betrouwbare data ter ondersteuning van de testen van de verbrandingseigenschappen van uw materialen.
Productoverzicht

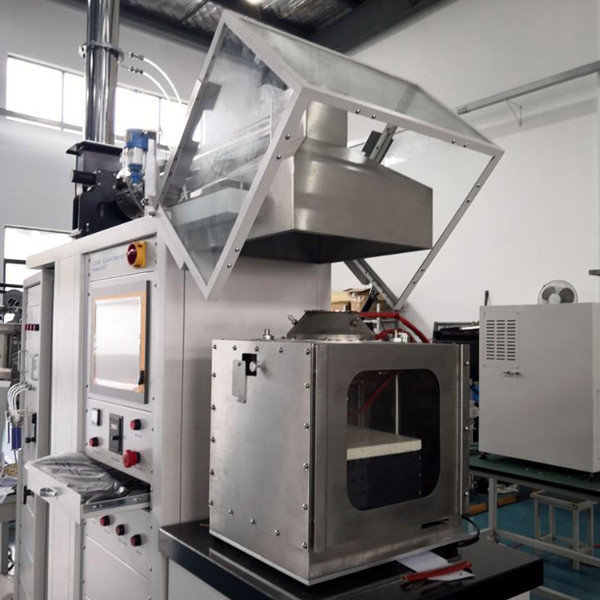

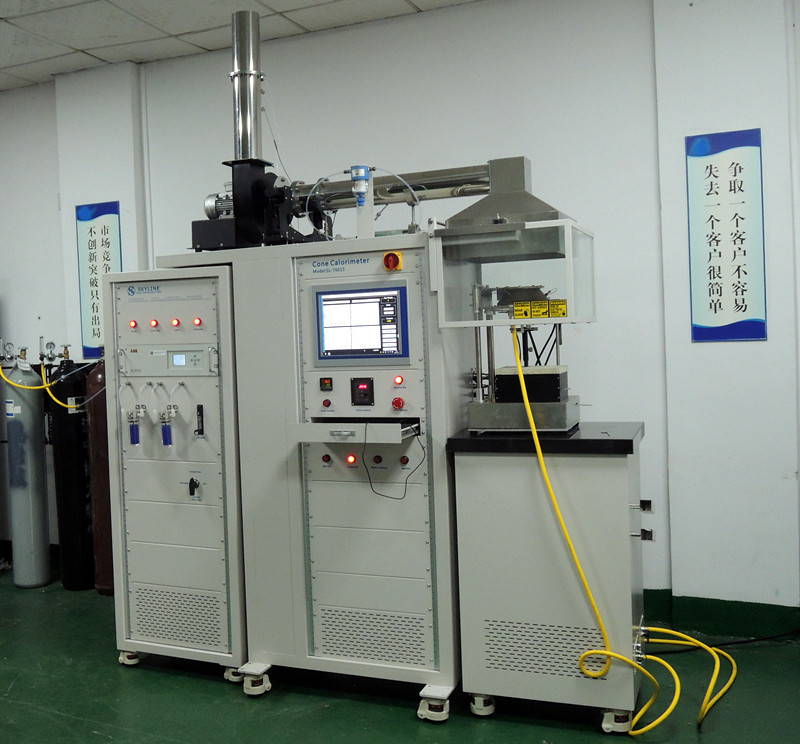

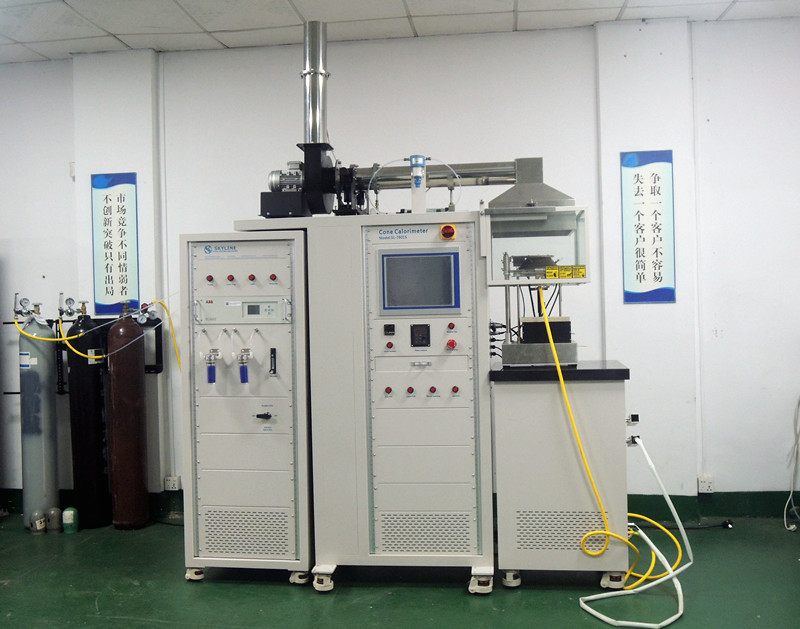

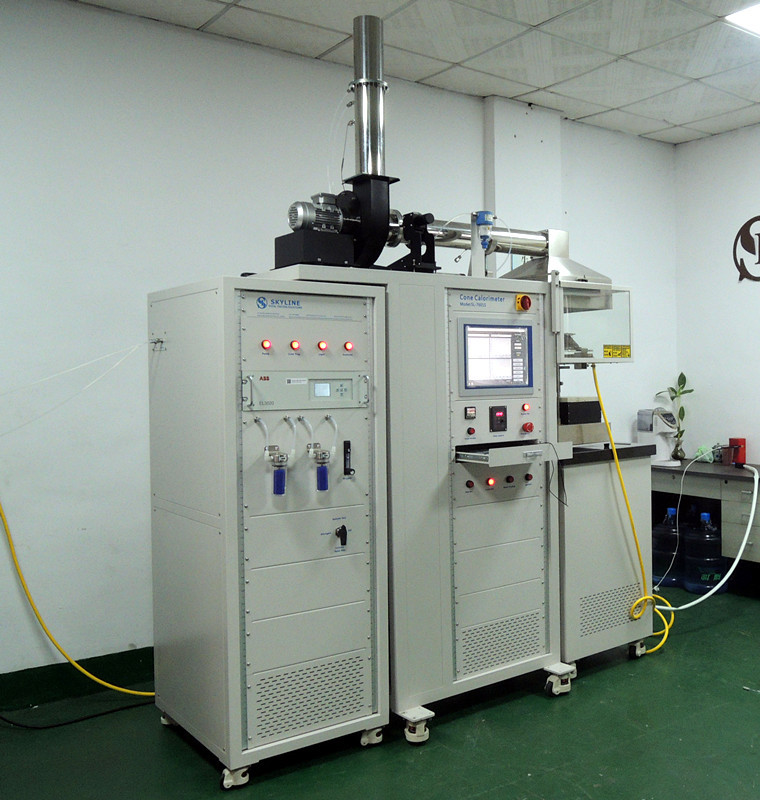

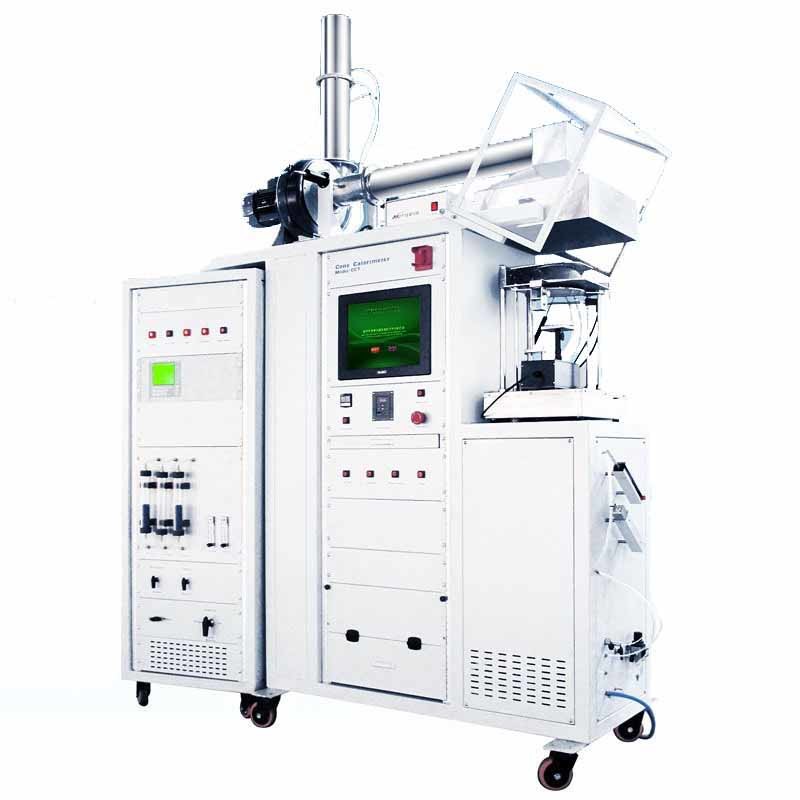

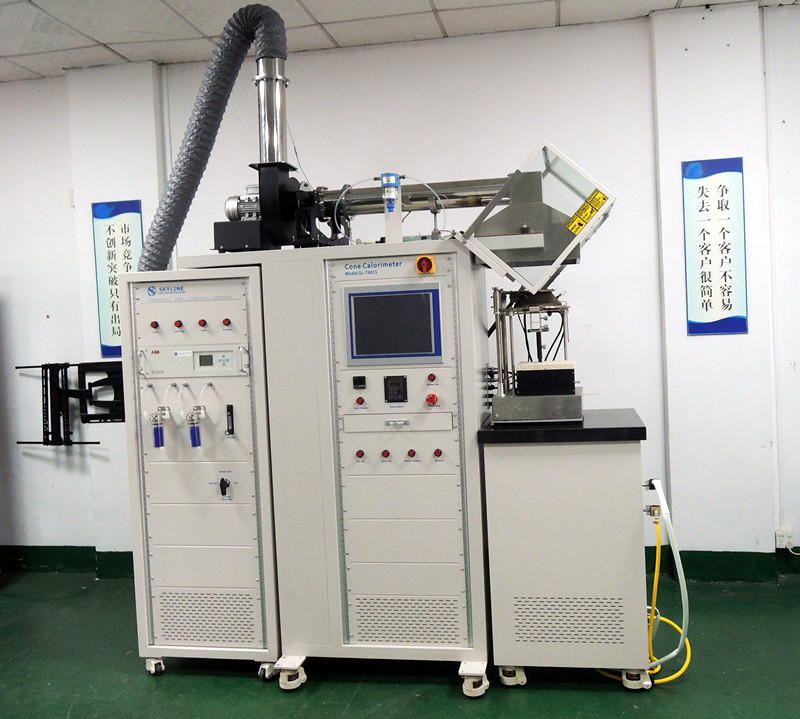

De SL-FL01 Cone Calorimeter is een precisietestinstrument gebaseerd op het zuurstofverbruikprincipe, ontworpen om de verbrandingseigenschappen van materialen nauwkeurig te meten. De kern van dit principe is dat de warmte die per eenheid verbruikte zuurstof tijdens de verbranding wordt afgegeven, in essentie constant is (gemeten als 13,1 MJ/kg ± 5%). Ontwikkeld door V. Babrauskas van NIST en anderen in 1982, en continu verbeterd gedurende meer dan 30 jaar, is het een van de belangrijkste testinstrumenten geworden voor het bestuderen van het verbrandingsgedrag van materialen.
De SL-FL01 voldoet strikt aan internationale gezaghebbende testnormen zoals ASTM E1354 en ISO 5660, en is breed toepasbaar in R&D van bouwmaterialen, polymeren, elektronische producten en meer, waardoor u strenge kwaliteitskeurmerken kunt behalen en productmarktintroductie kunt versnellen.
Normen
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007
Installatievereisten
Elektrisch: 230 volt Nominaal 50 Ampère
Omgevingstemperatuur: Bedrijfstemperatuur 10°C tot 35°C
Afmetingen: Apparaat: 1800 mm (B) x 900 mm (H) x 2600 mm (D)
Gasvoorzieningen: Methaan, Stikstof, Perslucht
Productkenmerken

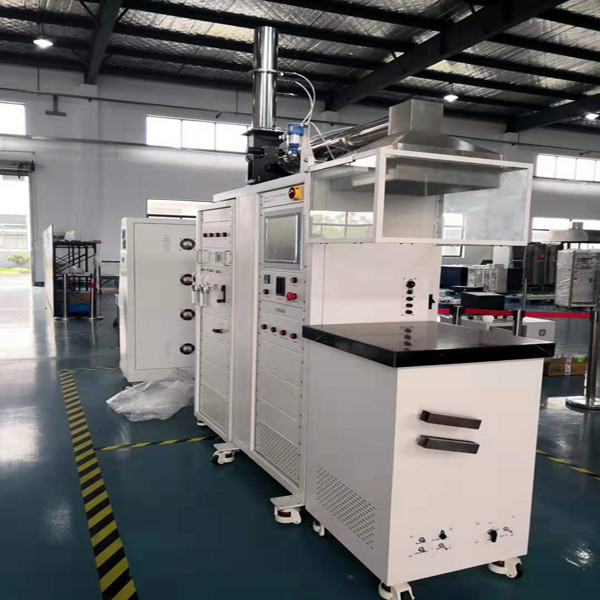

1. Cone Calorimeter met verrijdbare analyse kast, kan worden aangesloten op een grootschalig warmteafgifte-testsysteem zoals ISO 9705, EN 13823 etc., conform ISO 5660, ASTM E1354, BS 476 Deel 15 etc. testnormen.
2. Geïntegreerd testlichaam en 19-inch analyse kast, ingebouwde PC met 15-inch touchscreen computer, voor de volledige controle en automatische testen.

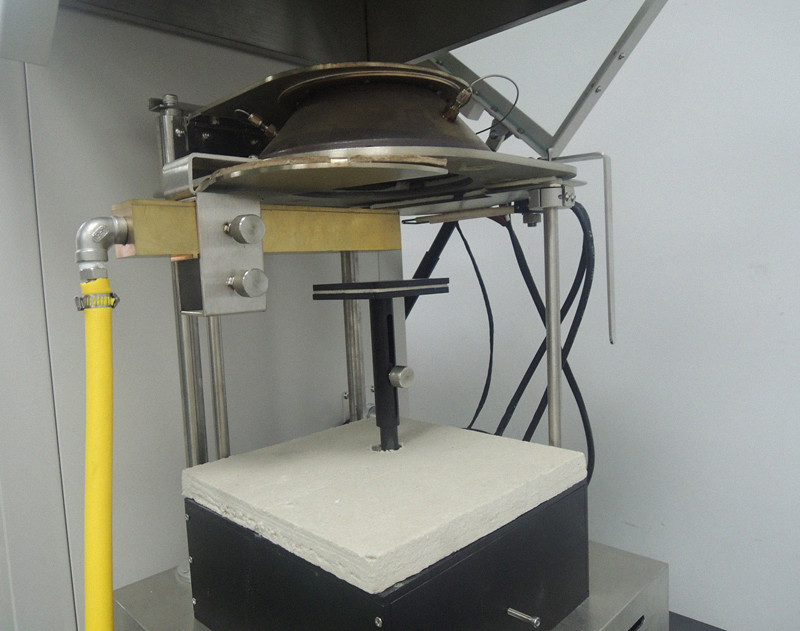

3. Conische verwarming met nominaal vermogen van 5000W, warmteafgifte van 0 ~ 100kW/m², met PID-temperatuurregelaar, terwijl de stralingsconus horizontaal of verticaal kan zijn.
4. Blootgesteld aan het centrale deel van het monster oppervlak van 50 x 50 mm bereik, straling in het midden van de afwijking niet meer dan 2%.
5. Monster weegbereik 0 ~ 3000g; nauwkeurigheid: 0,1g.
6. Automatische scheidingssluiter opent automatisch om straling naar het monster te transporteren.
7. ABB EL3020 Paramagnetische zuurstofanalysator, die de methode van paramagnetische verandering gebruikt om de zuurstofconcentratie in het gas te meten. Concentratiebereik van 0-25%.
8. Rookdichtheidsanalyse met lasersysteem, het systeem bestaat uit een 0,5mW He-Ne laser, de hoofddetector en de hulpdetector.
Het uitlaatsysteem bestaat uit de ventilator, de rookopvangkap, de uitlaatpijp en een doorstroommeter met een orifice plaat, enz. Ventilator debiet van 0 ~ 50g/s, precisie 0,1g/s.
9. Ring sampler is geïnstalleerd vanaf de rookopvangkap op 685 mm, met 12 gaten.
10. Het uitlaatdebiet moet worden bepaald door het drukverschil aan beide zijden van de scherpe orifice plaat 350 mm boven de ventilator te meten, de binnendiameter van de scherpe
orifice plaat is 57 mm + 1 mm.
11. ABB SCCS Gasbemonsteringssysteem omvat bemonsteringspomp, filter, koude val, afvoer van afvalwater, waterfilters en CO2-filters;
Draagbaar waterkoelsysteem zonder noodzaak voor waterleidingen en sanitair bij gebruik van de warmtefluxmeter (voor ISO 5660).
12. Om de respons van het gehele testsysteem te kalibreren, wordt gebruik gemaakt van een messing kalibratiebrander met vierkante opening, gebruikt om de C-coëfficiënt te meten.
13. Het data-acquisitiesysteem kan de output van de zuurstofanalysator, orifice meter, thermokoppel en andere instrumenten registreren.
Kerncompetitieve voordelen
Data-integriteit – Wereldklasse vergelijkbaarheid
Kostenefficiëntie – Alles-in-één, budgetvriendelijk
Testnauwkeurigheid – Hoge herhaalbaarheid, lage variantie
Operationele Veiligheid – Veilig voor R&D en QC
Toepassing
Verbrandingseigenschappen testen en certificering van bouwmaterialen
Analyse van verbrandingseigenschappen in R&D van polymeermaterialen
Veiligheidsprestatie-evaluatie van elektronische productmaterialen
Kwaliteitscontrole en fabrieksinspectie voor verzending
Veelgestelde vragen
V1: Aan welke normen voldoet de SL-FLO1 en hoe wordt naleving van ISO 5660 gegarandeerd?
A1: Het voldoet aan ASTM E1354, ISO 5660:2015 en meer dan tien andere normen. Naleving wordt gegarandeerd door strikte ontwerp-, productie- en kalibratieprocedures, met regelmatige controles met gecertificeerde referentiematerialen.
V2: Kan het mijn materiaaltype en -vorm aan?
A2: Ja – het werkt voor bouwmaterialen, polymeren, elektronica en meer, in verschillende vormen (platen, schuimen, films). Neem contact met ons op voor gedetailleerde specificaties die zijn afgestemd op uw monster.
V3: Hoe zit het met automatisering en software?
A3: Het systeem bevat slimme software voor realtime monitoring, automatische gegevensregistratie en directe rapportgeneratie – dit bespaart u aanzienlijk handmatig werk.
V4: Hoe kosteneffectief is het?
A4: Eén apparaat meet warmteafgifte, rook, ontstekingstijd, gassoorten (CO, CO2, O2) en massaverlies – geen noodzaak voor meerdere instrumenten. Het bespaart laboratoriumruimte, verlaagt de aanschafkosten en de betrouwbare gegevens helpen u sneller certificeringen te behalen.
V5: Hoe verschilt een cone calorimeter van een zuurstofindex tester?
A5: De cone calorimeter geeft uitgebreide brandgedragsgegevens (vooral warmteafgifte) op basis van zuurstofverbruik, terwijl de zuurstofindex tester alleen de minimale O2-concentratie meet om de verbranding te ondersteunen. Ze dienen verschillende doelen – de cone biedt een completer beeld.
V6: Ondersteunt u complexe testscenario's?
A6: Ja – we hebben een brede toepassingsbibliotheek en kunnen testopstellingen, monsterpreparatie en analysemethoden aanpassen aan uw unieke vereisten. Vertel ons gewoon wat u nodig heeft.
After-sales service en technische ondersteuning
Eén jaar after-sales ondersteuning, levenslange technische assistentie
Installatie en kalibratie van apparatuur
Kalibratiediensten
Ondersteuning voor de ontwikkeling van testmethoden
Technische training
Contactgegevens
Om de volledige technische specificaties, een offerte te verkrijgen of een demonstratie te plannen, kunt u contact opnemen met ons verkoopteam of geautoriseerde dealers. Wij bieden u professionele en snelle technische ondersteuning en diensten.
Normen
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007
Installatievereisten
Elektrisch: 230 volt Nominaal 50 Ampère
Omgevingstemperatuur: Bedrijfstemperatuur 10°C tot 35°C
Afmetingen: Apparaat: 1800 mm (B) x 900 mm (H) x 2600 mm (D)
Gasvoorzieningen: Methaan, Stikstof, Perslucht
Cone Calorimeter.pdf
Hoe werkt een cone calorimeter?

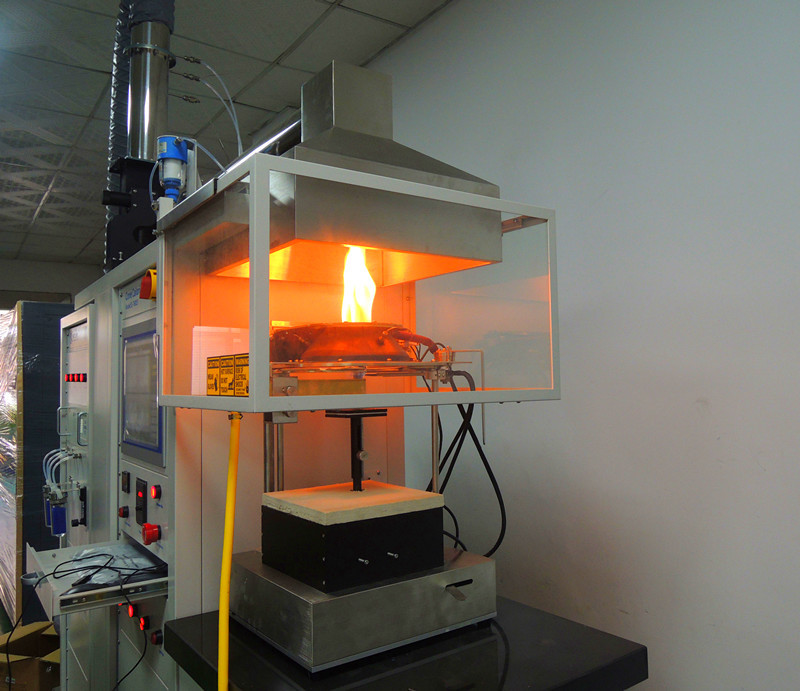

De Cone is een brandtestinstrument gebaseerd op het principe dat de hoeveelheid warmte die vrijkomt uit een brandend monster direct gerelateerd is aan de hoeveelheid zuurstof die tijdens de verbranding wordt verbruikt. De hoeveelheid warmte die een materiaal genereert, is direct gekoppeld aan de ernst van een brand, zoals de groeisnelheid van het vuur.
