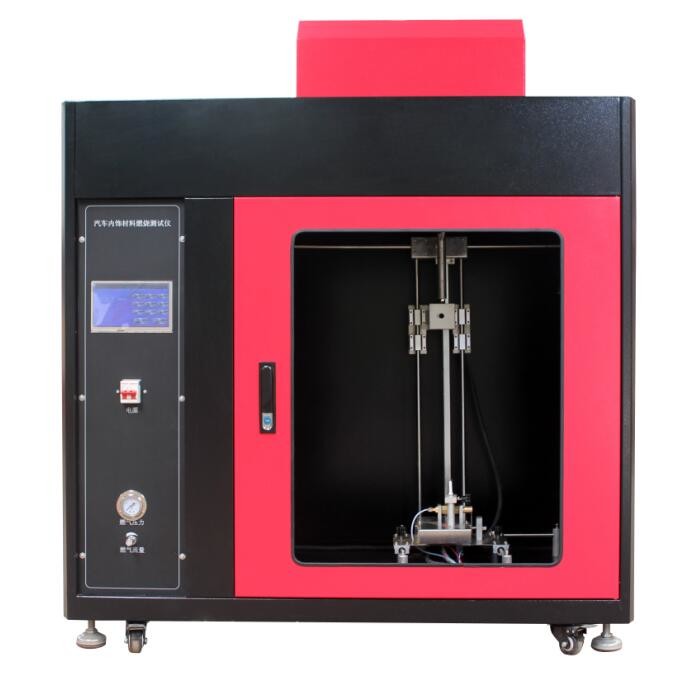

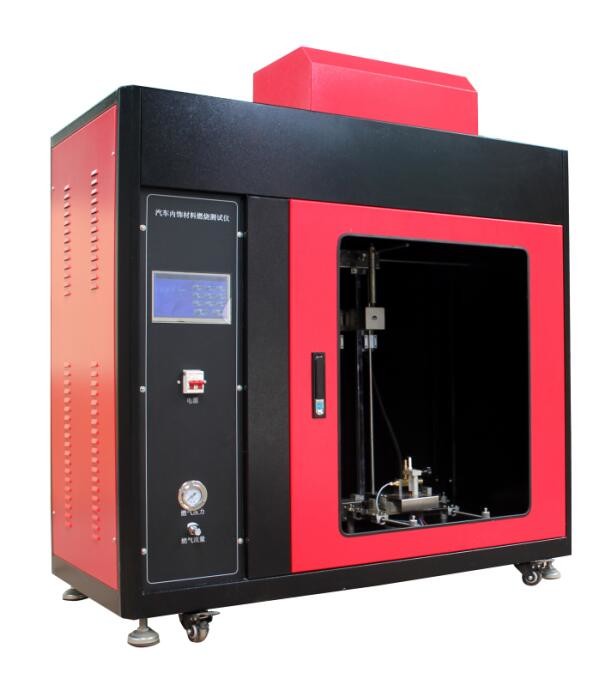

Verticale verbrandingstester voor interieurmateriaal voor auto's

Verticale verbrandingstester voor interieurmateriaal voor auto's

Inleiding van het product

Volgens de norm GB32086-2015 “Technische eisen en testmethoden voor verticale verbrandingskenmerken van bepaalde soorten interieurmaterialen voor auto's”het volledig voldoet aan de technische eisen van de nationale norm GB32086, en is van toepassing op gordijnen voor M3-auto's met meer dan 22 passagiers.niet van toepassing op stadsbussen met staande passagiers.

Technische parameters

1. PLC + touchscreenbesturing;
2. De Bunsenbrander ontbrandt automatisch, de vlam kan willekeurig worden ingesteld;
3. T1/T2/T3 registratietijd 9999S;
4. Minimale resolutie van de tijdteller: 0,1 s;
5. De tijd voor het aanbrengen van de vlam kan vooraf worden ingesteld (automatische timing); regelbereik: 0,1 s-999,9 s; timing nauwkeurigheid 0,1 s, na het bereiken van de ingestelde verbrandingstijd, keert de Bunsen-brander (brander) automatisch terug;
6. De voorzijde van de monsterhouder is gericht op het waarnemingsvenster van de apparatuur om de waarneming en verbranding van het monster te vergemakkelijken;
7. Dampkap: (koudgewalste elektrostatisch sproeiende plaat buitendoos);
8. De Bunsenbrander (brander) is automatisch 45° kantelbaar.
9. Vlamhoogte: 10-100 mm continu verstelbaar;
10. Stroomvoorziening: 220VAC-15% ∆220VAC+10% 500W (eenfasig drie-draad systeem)
11. Afmetingen van de steekproefklem: De raamhoogte bedraagt 560 mm en bestaat uit twee parallelle staven die 150 mm van elkaar verwijderd zijn.De vaste naalddiameter is niet meer dan 2 mm en de lengte is ten minste 27 mm.Om het monster op de vaste naald te bevestigen en op een bepaalde afstand van het frame, moet een plaatsingskolom met een diameter van 2 mm en een hoogte van ten minste 20 mm in de buurt van de vaste naald worden geïnstalleerd.
12. Drukplaat: De U-vormige drukplaat zorgt voor een verticale vlakheid van het monster op de steekproefhouder.met een dikte van 1De U-vormige drukplaat moet plat en stijf zijn, van een geschikt materiaal, de grootte van de monsterhouder hebben en een dikte hebben van 1,0 mm ± 0,1 mm.
13. Gaslamp: De gaslamp bevindt zich onder het monster, in het vlak dat door de verticale middellijn van het monster en het oppervlak van het monster gaat.met een hoek van 30° met het vlak waar het monster zich bevindt. De bovenkant van de gaslamp wordt getest. De onderrand van het monster is 20 mm. Wanneer de gaslamp verticaal wordt geplaatst, wordt de gaslamp ontstoken en wordt de vlamhoogte ingesteld op 40 mm±2 mm,welke de afstand is tussen de mond van de spuitstuk van de gaslamp en de vlamspits. De binnendiameter van de gasmond is 0,18+0,03 0
14. Gas dat in gaslampen wordt gebruikt: industrieel propaangas, butangas of vloeibaar petroleumgas (afgeleverd door de klant)
15. Verlichting: LED Spotlight 20W × 2

16.Touchscreen gerelateerde parameters

1. Grootte: 7 inch Effectieve displaygrootte Lengte 15,4 cm Breedte 8,59 cm
2. Resolutie: 800*480
3. Communicatie-interface RS232, 3.3V CMOS of TTL, seriepoortmodus
4. Storagecapaciteit: 1G
5. Gebruik puur hardware FPGA driver display, "nul" starttijd, power up om te draaien
6. Met behulp van M3 + FPGA-architectuur is M3 verantwoordelijk voor het parsen van instructies, FPGA richt zich op TFT-display, snelheid en betrouwbaarheid leiden hetzelfde programma
7. De hoofdcontroller gebruikt een processor met een laag energieverbruik en gaat automatisch in de energiebesparende modus
