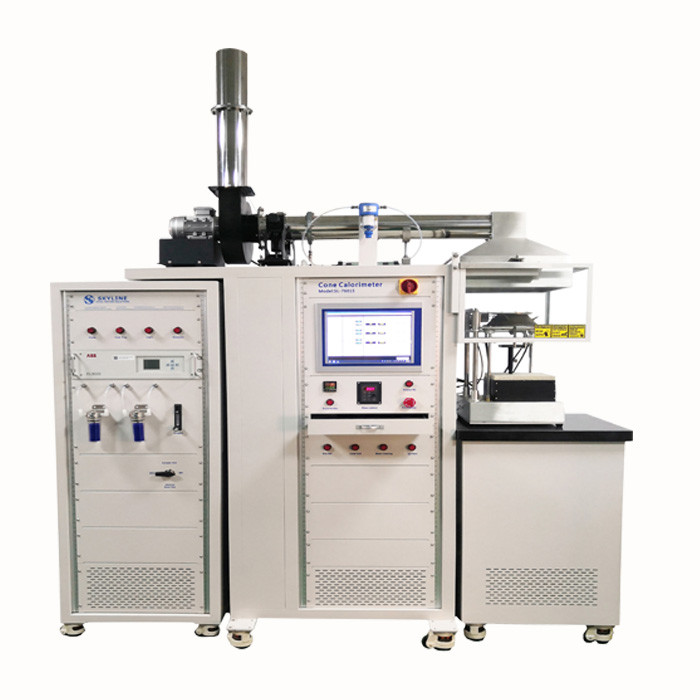

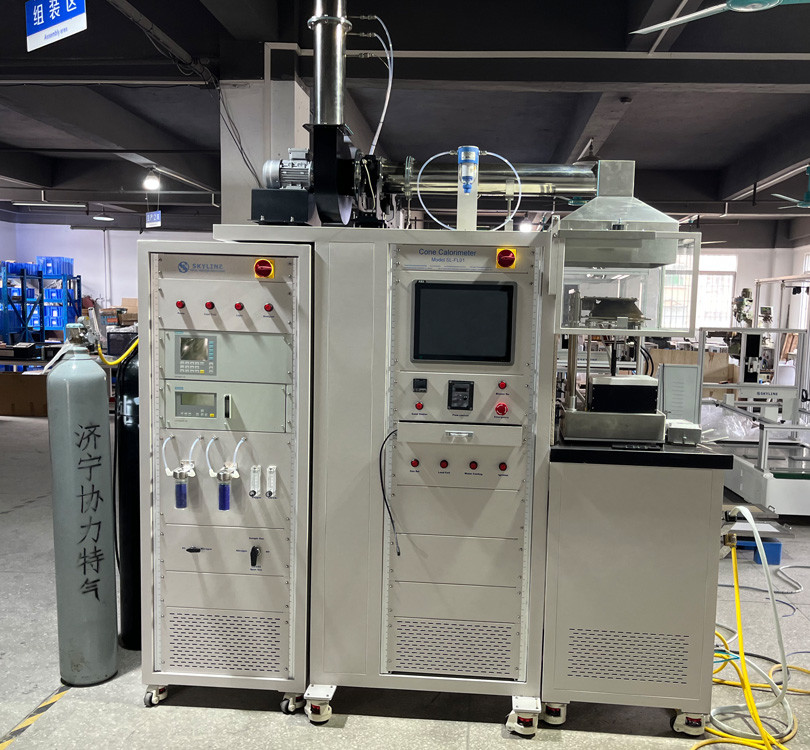

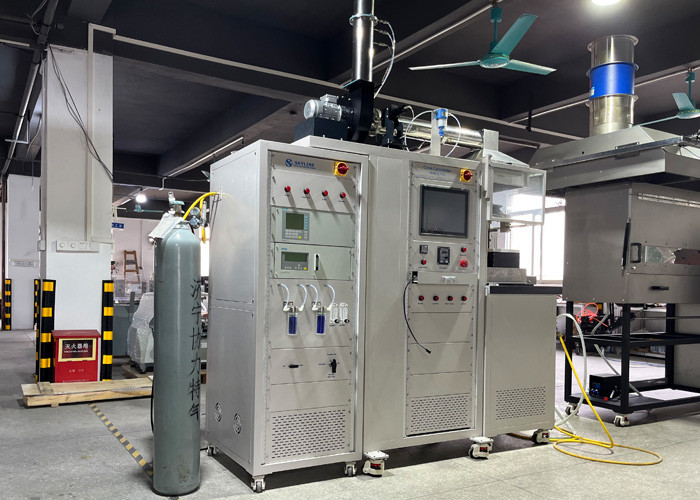

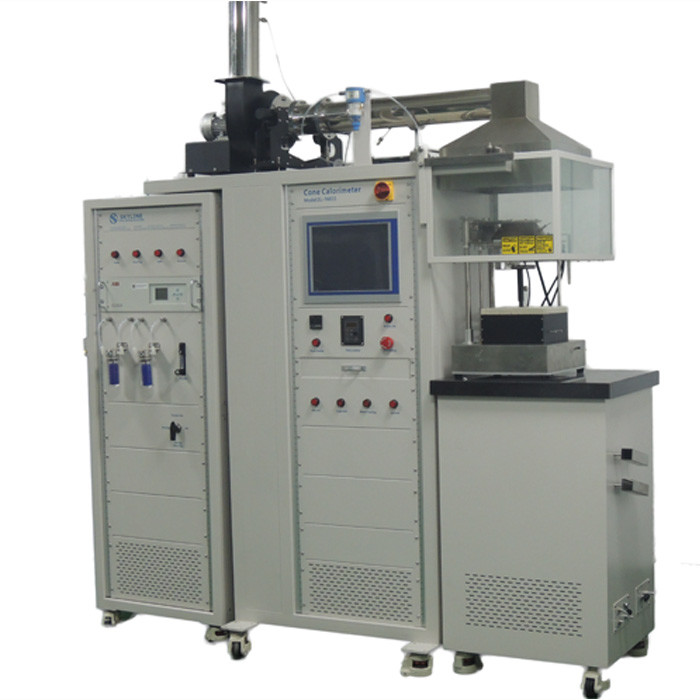

ISO5660 Kegelcalorimeter-analyseinstrument voor warmtevrijstelling


Inleiding van het product
Kegelcalorimeter meet warmteafgifte ((H.R.R.), rookafgifte, ontstekingstijd, zuurstofverbruik,koolmonoxide- en kooldioxide-opwekking en massaverlies bij blootstelling van het monster aan bronnen van een kegelvormige verwarming.

Toepassing
Dit apparaat wordt gebruikt voor de beoordeling van materialen die zijn blootgesteld aan thermische straling (typische stralingswaarde 25, 35, 50 kW/m2), ontstoken door een elektrische vonkontsteking,en meet vervolgens de warmteafgifte van het materiaal, de rookgasstroom en de C-coëfficiënt, de ontstekings- en blustijden van het monster, het totale zuurstofverbruik, de totale rookopwekking, de massaverliesgraad, de totale warmteafgifte,effectieve verbrandingswarmte, de productie van kooldioxide en koolmonoxide.

Technische parameters

Productkenmerken en toepassing
1.Cone Calorimeter met beweegbare analysekast, kan worden aangesloten op een groot testsysteem voor warmteafgifte zoals ISO 9705, EN 13823 enz., dat voldoet aan ISO 5660, ASTM E1354, BS 476 deel 15 enz.testnormen.
2.Integreerde testruimte en 19 inch analysekast, ingebouwde PC 15 inch touchscreen computer, voor de gehele besturing en automatische testen.
3.Konieke verwarmer met een nominale vermogen van 5000 W, een warmteafvoer van 0 ~ 100 kW/m2, met behulp van een PID-temperatuurcontroller, terwijl de stralingskegel horizontaal of verticaal kan zijn.
4.Bij blootstelling aan het centrale deel van het oppervlak van het monster in het bereik van 50 x 50 mm is de straling in het midden van de afwijking niet meer dan 2%.
5.Het gewicht van het monster varieert van 0 tot 3000 g; nauwkeurigheid: 0,1 g.
6.Auto Split Shutter automatisch geopend om straling naar het monster te verzenden.
7.ABB EL3020 Paramagnetische zuurstofanalysator, met behulp van de methode van paramagnetische verandering om de zuurstofconcentratie in het gas te meten.
8.Analyse van de rookdichtheid met behulp van een lasersysteem, dat bestaat uit een 0,5 mW He Ne-laser, de hoofddetector en de hulpdetector.
Het uitlaatsysteem bestaat uit de ventilator, de rookverzamelkap, de uitlaatpijp en de openingsplaatstroommeter, enzovoort.
9.Ringmonsters zijn geïnstalleerd vanaf de rookverzamelaar met een hoogte van 685 mm, met 12 gaten.
10.De uitlaatstroom dient te worden bepaald door het drukverschil aan beide zijden van de scherpe randopening 350 mm boven de ventilator, de binnendiameter van de scherpe randopening en de diameter van de scherpe randopening te meten.
De randopeningplaat is 57 mm + 1 mm.
11.ABB SCC-S Gas bemonstering systeem bestaat uit bemonsteringspomp, filter, koude val, afvalwaterontlading, waterfilters en CO2-filters;
Draagbaar waterkoelsysteem zonder waterwerken en sanitaire installaties bij gebruik van de warmtefluxmeter (voor ISO 5660).
12Om de respons van het gehele testsysteem te kalibreren, wordt een met een vierkant geopende messing kalibratiebrander gebruikt om de waarde van de C-coëfficiënt te meten.
13Het gegevensverzamelingssysteem kan de uitgang van de zuurstofanalysator, de orifice meter, het thermocouple en andere instrumenten registreren.
Toepassing: Geschikt voor het testen van de warmteafgifte van bouwmaterialen, spoor, kabel

Productgegevens van de kegelcalorimeter
De naam Cone Calorimeter is afgeleid van de kegelvormige verwarmer zoals gebruikt door Dr.Vytenis Babrauskas te inspecteren test monster (100mm x 100mm met flux tot 100kW/m2 voor de bench schaal zuurstof uitputting van zijn ontwikkelingDe test van de kegelcalorimeter is gebaseerd op de theorie dat de calorieën van de zuivere verbranding in verhouding staan tot de benodigde hoeveelheid zuurstof voor de verbranding en 13.1 MJ/kg wordt geproduceerd wanneer 1 kg zuurstof wordt verbruikt, en de warmteemissies, ontstekingstijden, zuurstofverbruik, CO- en CO2-opwekking en de doorstroming van ontstoken gassen uit testmaterialen worden gemeten.
Normen
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
Voor de toepassing van deze richtlijn geldt de volgende bepalingen:
GB:GB/T 16172:2007

Installatievereisten
Elektrisch: 230 volt Nominale 50 ampère
Omgevingstemperatuur: 10°C tot 35°C
Afmetingen: Apparaat: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Gasvoorziening: methaan, stikstof, perslucht
Kegelcalorimeter.pdf


Hoe werkt een kegelcalorimeter?
De Cone is een vuurproefinstrument dat gebaseerd is op het principe dat de hoeveelheid warmte die vrijkomt uit een brandend monster rechtstreeks verband houdt met de hoeveelheid zuurstof die tijdens de verbranding wordt verbruikt.De hoeveelheid warmte die een materiaal genereert hangt rechtstreeks af van de ernst van een brand, zoals brandgroei.
