De Testapparaten van SAE J2302 voor Thermische Doeltreffendheid van Kokerisolatie

SAE J2302 Testapparaat voor de thermische werkzaamheid van de isolatie van de behuizing

Inleiding van het product

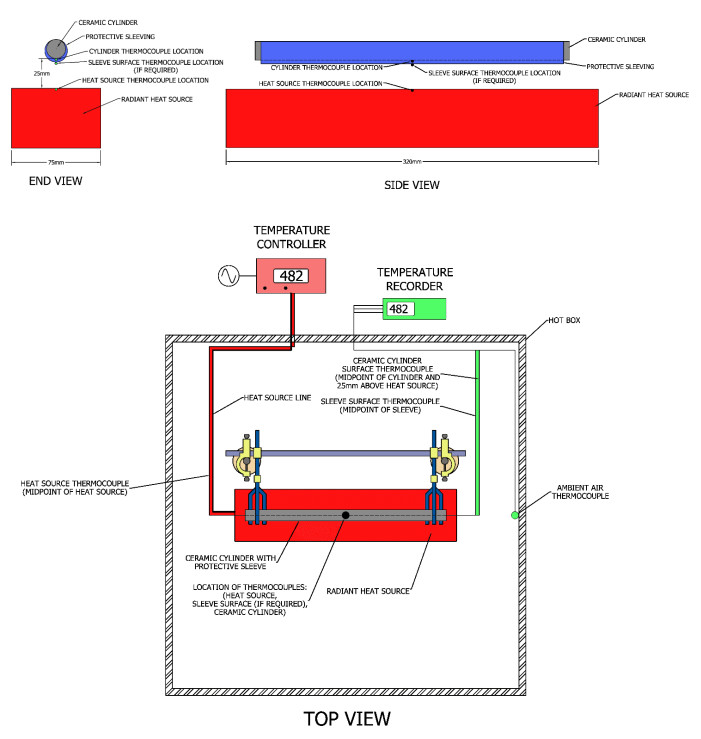

Bij deze test op de testbank moet de weerstand tegen stralingswarmte van isolatiemateriaal in een hoes, buis of band kunnen worden gemeten.De werkzaamheid van de behuizing wordt bepaald door het temperatuurverschil van een zwarte keramische cilinder met en zonder beschermende behuizing te meten..

Samenstelling

Hotbox (bijlage 2)

Inwendige afmetingen van 500 x 500 x 500 mm.

Aluminiumprofielconstructie met geïsoleerd paneel (roestvrij staal + isolatie + roestvrij staal), aan de onderkant en zijkanten.

Op de bovenkant moet een openings- en sluitingssysteem worden voorzien.

Aan de voorzijde moet een deur met een luchtsluis worden voorzien.

Voeten moeten ook worden voorzien, met twee opties: voeten van 2-10 cm op een tafel of voeten van 50-80 cm op de grond

Stralingswarmtebron (bijlage 3)

Radiant “Itech” (712400) 1500W Already available at GREMTEK - Provide a casing to hold the radiant and insulate the back face - Regulation via a contactless sensor at the center of the radiant (KEYENCE FT-H50 - annex 4)

Thermocouple K (bijlage 4)

K-type thermo-sonde met schijnbaar koppel - SV2000.

Gecompenseerde mannelijke minatuur aansluiting beëindiging.

Regelaar/recorder of automatiseringssysteem

De regelaar moet de temperatuurregeling op het oppervlak van de warmtebron mogelijk maken.

De regeling moet worden uitgevoerd via het contactloze thermocouple (zoals Keyence FT-H50K - bijlage 4).

De registrator of het automatiseringssysteem moet alle temperatuurmetingen (bronnen en K-type thermoparen) opslaan.

Deze gegevens moeten gemakkelijk op te halen zijn vanaf elke computer die is aangesloten op het netwerk.

De registrator of het automatiseringssysteem moet het mogelijk maken:

Welke thermocouple de warmtebron regelt De opnamefrequentie (voorbeeld: opname temperatuur om de 1 of 5 seconden).

Registratie van start- en eindtijd (indien mogelijk)

Voeg opmerkingen toe (indien mogelijk)

Definieer een naam voor de aangesloten thermoparen (indien mogelijk)

In staat tot inschrijving van maximaal 12 K-type thermocouples met MMK-sluiting voor miniatuurconnectoren (bijlage 4)

Cylinderondersteuning

Deze moet in staat zijn de cilinder aan de uiteinden stevig vast te houden, parallel aan deze straalstof, volgens verschillende diameters.

De cilinder moet gemakkelijk kunnen worden ontmanteld en vervangen (met of zonder bescherming).

De afstand tussen de stralingsoppervlakte en het stralingsoppervlak moet gemakkelijk van 5 tot 100 mm kunnen worden verstelbaar.

Het positioneringssysteem moet kunnen worden aangepast aan het gebruik van andere dragers dan cilinders.

Dit positiesysteem moet kunnen worden aangepast voor het gebruik van andere dragers dan cilinders, bv. platen, onderdelen van klanten, enz.
