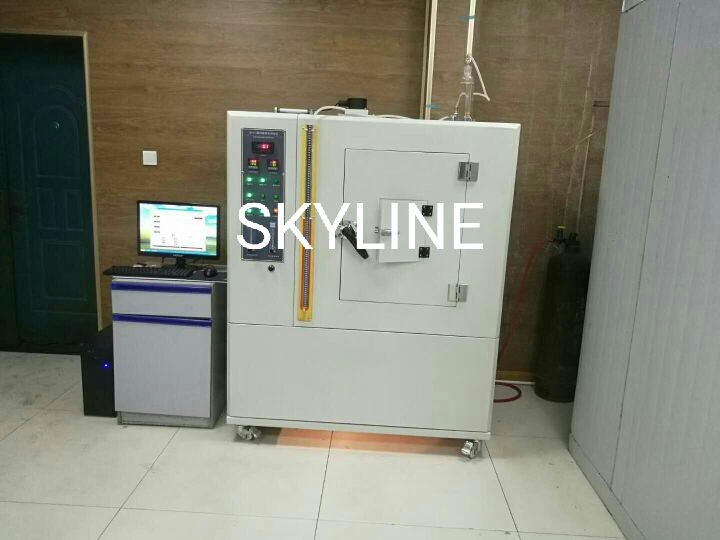

ISO 5659-2:2006 3500W NBS-machine voor het testen van de rookdichtheid van kunststof/rubber

NBS-machine voor het testen van de rookdichtheid van kunststof/rubber ISO 5659-2:2006

Productbeschrijving

(noot: andere niet-gespecificeerde of tegenstrijdige GB/8323.2-2008-normen hebben de voorkeur)

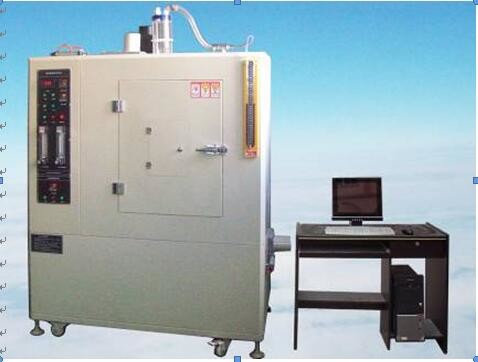

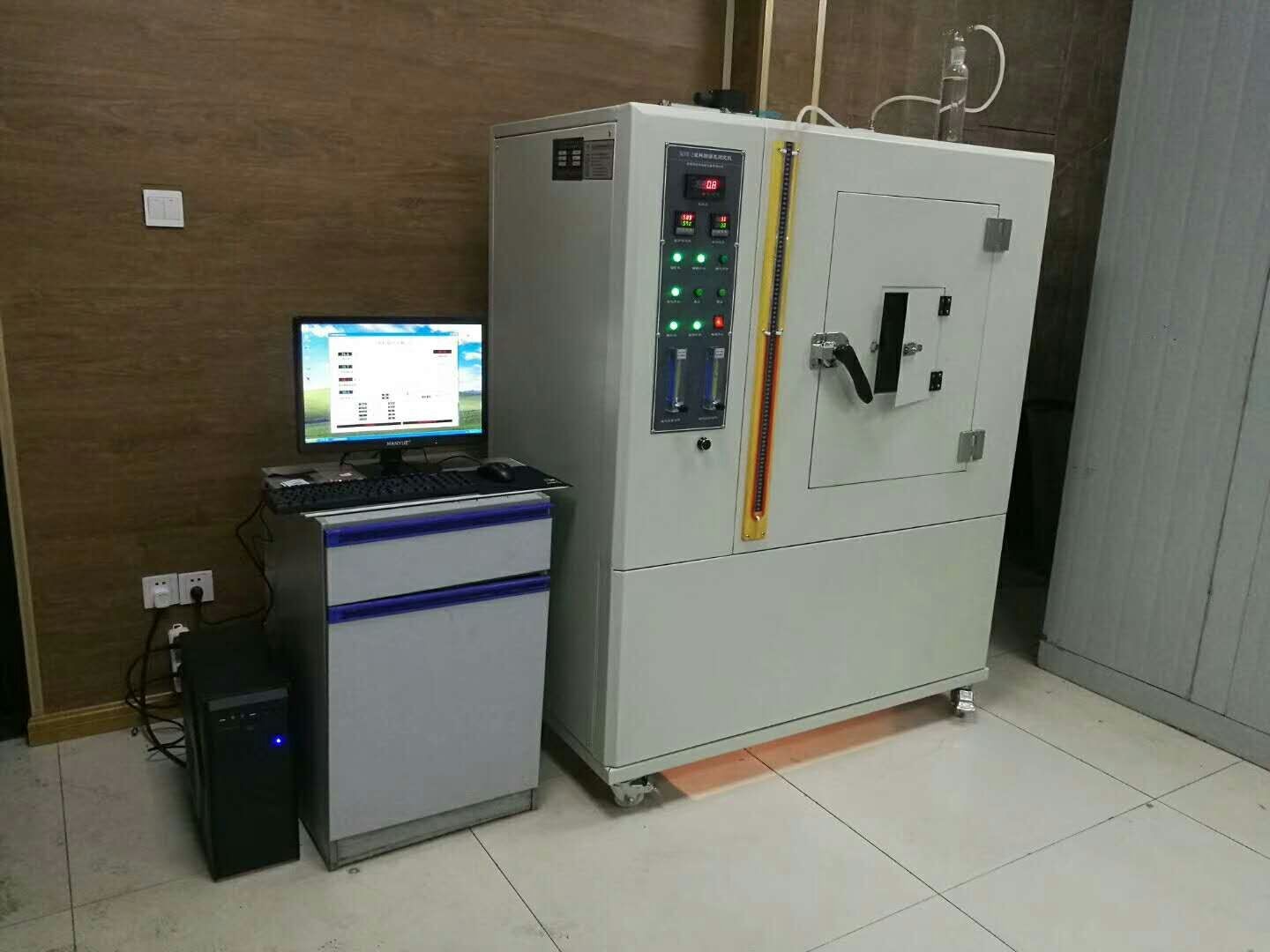

De rookdichtheidsmeter voor het verbranden van kunststof is een nieuwe testapparatuur voor het meten van de rookdichtheid, die is gebaseerd op de technische voorwaarden van de nationale norm GB8323.2-2008.die geschikt is voor het meten van de specifieke lichtdichtheid van rook die ontstaat bij de verbranding van kunststoffen, en de maximale lichtdichtheid is het testresultaat. Het wordt gebruikt om de rookprestaties van kunststoffen onder gespecificeerde omstandigheden te beoordelen. Voldoet aan GB8323.2-2008 Plastic-smoke Generation-Part II:Eenkamermethode voor de bepaling van de rookdichtheid, testmethode en ISO5659.2-2006 "Plastic-Smoke Generation-Part II: Single-chamber method for the determination of light density". Het hele instrument bestaat uit een gesloten testkamer, een fotometersysteem,een stralingsconus, een verbrandingssysteem, een ontstekingsapparaat, een testdoos, een stent, een temperatuurmeter en een rookdichtheidstestsoftware; het circuit is ontwikkeld met een microcomputer met één chip,met een hoog technisch gehalte en stabiele prestatiesDit instrument is geschikt voor alle soorten kunststoffen en is ook van toepassing op de evaluatie van andere materialen (zoals rubber, textielbedekking, verf, hout en andere materialen), de kunststofindustrie,industrie van vaste stoffen, productie-installaties en onderzoekslaboratoria.

Hoofdtechnische indicatoren en arbeidsomstandigheden

De belangrijkste technische specificaties en de werkomstandigheden van de apparatuur zijn volledig gebaseerd op de technische voorwaarden van de nationale norm GB/8323.2-2008, in overeenstemming met GB8323.2-2008 "Generatie van plastic rook - Deel II: "Eenkamermethode voor het meten van de rookdichtheid" en ISO5659.2-2006 Plastic-Smoke Generation-Part II: Eenkamermethode voor de bepaling van de lichtdichtheid,en volgens de bovenstaande normen die zijn vastgelegd in de voorwaarden, technische indicatoren en technische voorschriften als basis voor de evaluatie van de prestaties van de apparatuur, de aanvaardingsvoorwaarden en de aanvaardingscriteria.

1. Smokebox binnenin maat: Lang 914mm±3mm, Breed 610mm±3mm, hoog 914mm±3mm.

2. Instrumentgrootte: Lang 1110 mm±10 mm, Breed 750 mm±10 mm, hoog 2040 mm±10 mm.

3Vermogen: 220v,4kw (het totale vermogen van het apparaat moet worden vermeld)

4. (rookdichtheid) 0-924 zesversnellingsautomatische schakeling

5Metingsbereik: 0,0001-100%;

6. meetnauwkeurigheid: ± 3%;

7Werkspanning: 200-240v 50Hz;

8Omgevingstemperatuur: kamertemperatuur -40 °C

9Relatieve temperatuur: ≤ 85%;

10Werkomgeving: gebruik van het instrument, vermijd sterk direct licht en geen dwangluchtstroom.

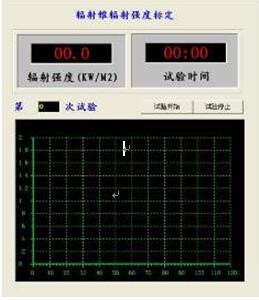

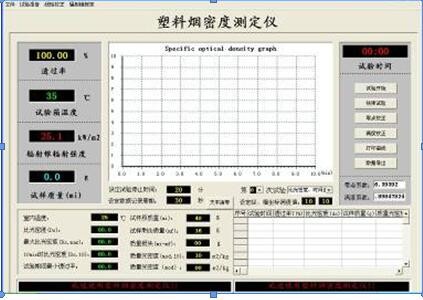

11. Metingssoftware: de Windows XP-operatie-interface, de belangrijkste gegevens kunnen worden getest rook licht grafiek, specifieke lichtdichtheid, kwaliteit lichtdichtheid, kwaliteitsverlies, kwaliteitsverlies,de gemiddelde rookdichtheid. heeft ook de kalibratie, de bewerking, de test, de parameter aanpassing en zo verder Operatie interface.

12. LabVIEW-stijl. Toont de transmissiviteit en tijdscurve.

13Monsterafmeting: 75 x 75 mm.

14Lichtbronspanning: 6,5 V. Bedieningsspanning: 4v±0,2 v.

15Lichttemperatuur: 2200k±100k.

16. De snelheid van het licht 51mm diameter, de computer registreert automatisch de lichtstijfheid volgens de lichtveranderingen.

17Filter: Vergroot de optische dichtheid van het filter 2.0De optische dichtheid van het filter is 3.0, en de optische dichtheid van het filter is 0.5Eén is drie.

18Het onderste diafragma heeft de ringvormige verwarming, waardoor het licht venster de temperatuur tot 50°C-55°C, kan veroorzaken dat dit oppervlak de rookconcentratie het laagst.

19Verwarmingskegel: vermogen 2600W, temperatuurregeling 0-1000 °C, thermocouple temperatuur, voorzien van automatische koude compensatie.

20. Radiometer voor warmte: een warmte-stroommeter met een watergekoelde leidingen die het signaal op de computer verkrijgt.

21. Hulpverwarmer: vermogen 500 W, kan de testkamer interne temperatuur stabiliteit in 40 °C ± 10 °C of 55 °C ± 10 °C maken.

22.Proefgewichtverandering door het wegen van de weegschaal van de automatische inzamelplaat, weegschaal met een gewicht van 2000 g, met een weegsnelheid van 0,1 g, met een weegschaal die de hoogte van de steunstaaf kan aanpassen.

23Gas: Meer dan 95% zuiverheid van de 3,5 kPa ± kPa, de minimale druk voor de

24Computerautomatische controle, verwerving, registratie en afwikkeling van de resultaten.

25Gewicht: ongeveer 500 kg.

26Instrumentgrootte: 1,22mx0,68mx2m

27De configuratie-norm: voldoet aan ISO 5659-2:2006,GBt8323.2-2008

Andere parameters en invoering

1De voordeur heeft ramen en kan de inspectie van de activiteiten van ondoorzichtige mat blokkeren.

2. De vierkante doos onderste installeert heeft voorkomt de overdruk het blazen van aluminiumfolie stuk, de bovenste tranche heeft de doos interne druk aanpassing apparaat

3Lichtbron: gloeilamp van 6,5 V, optische golflengte 400~750 nm

4De ontvanger: voor fotomultiplierbuis, doorlaatbaarheid 0% voor geen licht door, doorlaatbaarheid 100% licht zonder volledig door te sluiten.

5De stralingsconus bestaat uit verwarmingselementen met een nominale vermogen van 3500 W.

6Het oppervlak van de radiële kegelhaard is 50 mm.

7. Stralingsintensiteit: instelbaar tussen 10kw/m2 ~ 50kw/m2.

8Verbrandingssysteem: door de regelaar klep, filter, regelaar klep stroommeter, brander samenstelling.

9. Brander: door de ontstekings- en spuitstukcompositie, spuitstuk boven het monsteroppervlak 10 mm horizontaal en in het midden van het monster geplaatst.

Hoofdconfiguratie

Testvak
