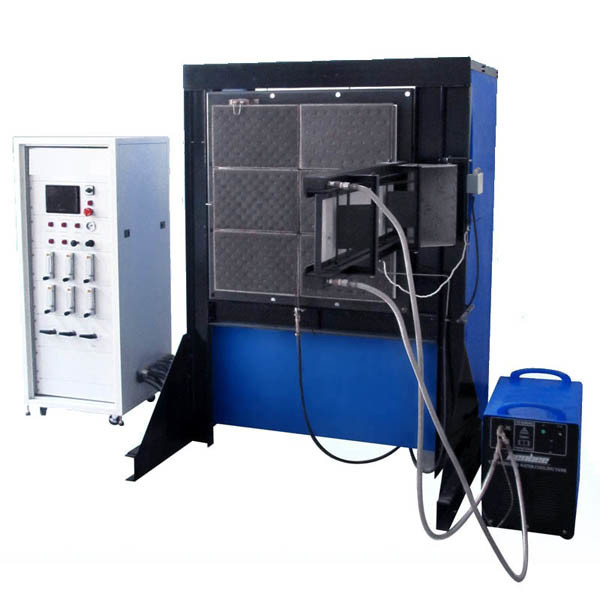

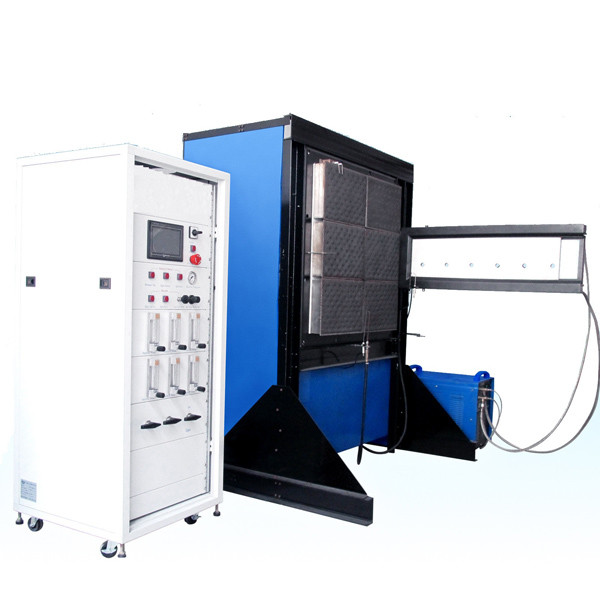

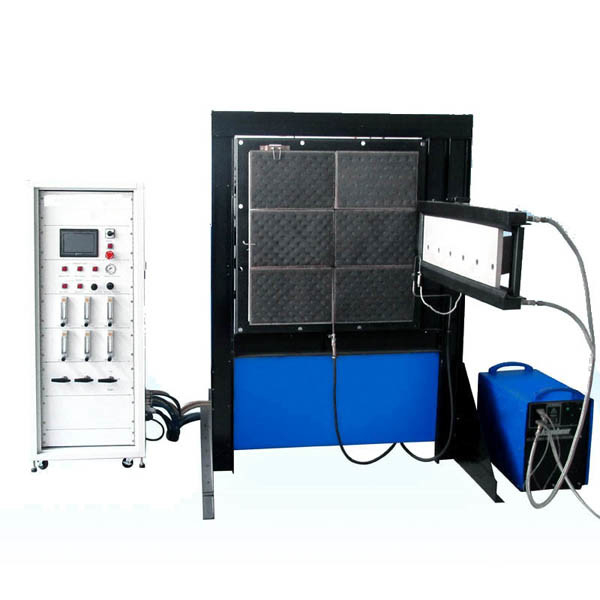

BS 476-7 Su.Vlam verspreidenTestervoor het meten van de vlamverlenging van de muur

Inleiding van het product

BS 476 Deel 7 specificeert een testmethode voor het meten van de zijdelingse verspreiding van vlammen langs het oppervlak van het monster van een product georiënteerd in de verticale positie onder tegengestelde stroomomstandigheden.en een classificatiesysteem op basis van de snelheid en de omvang van de verspreiding van de vlamHet biedt gegevens die geschikt zijn voor de vergelijking van de prestaties in het eindgebruik van in wezen vlakke materialen, composieten of assemblages, die voornamelijk worden gebruikt als blootgestelde oppervlakken van muren en plafonds.

Productparameters

1De oppervlakte van het stralingspaneel is 850 mm x 850 mm en het structurele dragerframe is versterkt.
2. De monsterhouder is loodrecht op het stralingspaneel en het standaard schaalmerk hierboven, de kritische warmte stralingsstroom kan worden gemeten volgens de vlam verspreidingsafstand;
3. Uitgerust met een waterkoelcirculatieapparaat, kan de monsterhouder worden watergekoeld om schade veroorzaakt door langdurige hoge temperatuur te voorkomen;
4. uitgerust met een kleine vlam ontstekingsinrichting, waarbij de ontstekingsmodus met vonk wordt gebruikt;
5. Het stralingspaneel is uitgerust met een apparaat voor het detecteren van hoge temperatuur.
6. Uitgerust met watergekoelde warmte straling flux sensor, de resultaten kunnen worden herleid tot de Verenigde Staten NIST;
7. Uitgerust met elektrische bedieningskist, kan de gas- en luchtstroom aanpassen, en de warmte straling flux cijfers weergeven;
8. Uitgerust met PLC en mens-machine-interface om de voor het testen vereiste informatie weer te geven.

Kenmerken en toepassing

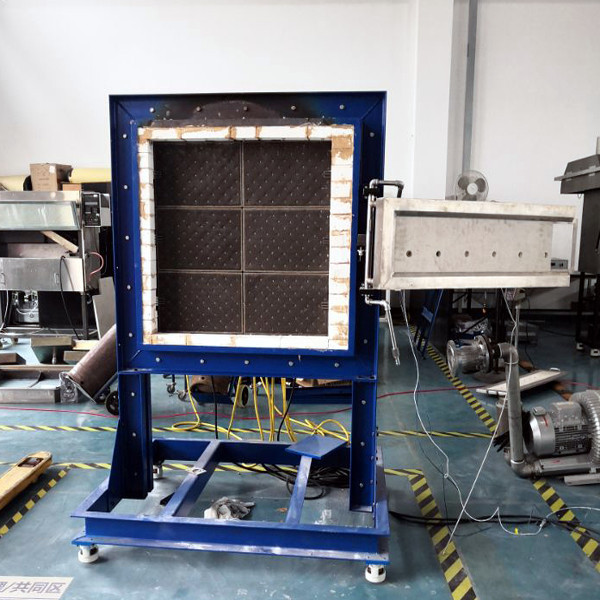

1Dit apparaat bestaat uit een stralingspaneel dat verticaal in een surround is gemonteerd en op een frame steunt.
2Het stralingspaneel is besmet met een gas-lucht mengsel.
3Het stralingspaneel is 850 mm vierkant voor een porieus vuurvaste brandblok, ontworpen om een efficiënte verbranding van het lucht-gas-luchtmengsel te garanderen.met geen vlam op het oppervlak van het paneel onder bedrijfsomstandigheden.
4. Het stralingspaneel en de omgeving zijn op een raam bevestigd, zodat het midden van het paneel ongeveer 1250±100 mm boven het vloerniveau ligt.
5Een proefhouer en een vlamme aan één zijde van het apparaat.
6De monsterhouder bestaat uit een watergekoeld stalen frame met watergekoelde voorplaten.De gezichtsplaten overlappen de monsters met 20±2 mm op hun bovenste en onderste randen en over de verticale rand grenzend aan het stralingspaneel.
7Een veerbeladen klem wordt geplaatst om het monster tegen de voorplaten te klemmen.
8De draagbare watertoevoer naar de monsterhouder zorgt ervoor dat de maximale temperatuur bij de uitlaat van de monsterhouder niet hoger is dan 35°C.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10. De hoogte van de proefhouer is geslingerd zodat hij tussen de proeven horizontaal kan worden geschwenkt, weg van het oppervlak van het stralingspaneel,van de testpositie naar de standbypositie en omgekeerd.
11De pilotbrander bestaat uit een stalen buis.
12De gas- en luchtleidingen naar het stralingspaneel bevatten stroommeters, drukregulatoren, bedieningskleppen en veiligheidsvoorzieningen.
13Warmtefluxmeter: bereik: 0 ~ 50 kw/m2; oppervlakteemissiviteit:ɛ=0,95±0.05.
14.Fake kalibratiebord met houder, gekalibreerde warmte-stroommeter en montage.

Productgegevens van deVlam verspreidt zich over het oppervlakTester

De oppervlakte-vlamverspreidingstoets is een snelle stalen vlamvertrager van de serie BS 6853,die geschikt is voor de Britse normen voor bouwmaterialen en vlamvertragers van snel staalDe standaard is BS 476-7. De testmethode wordt gebruikt om de laterale uitbreiding van het monsteroppervlak te bepalen en gebaseerd op de snelheid.BS 476-7 wordt voornamelijk gebruikt om de vlamverlenging van blootgestelde oppervlakken op muren en plafonds te meten.
De testmethode is om de kritische stralingsstroom te meten door het monster met een kleine vlam te ontsteken door de geleidelijke verandering van stralingswarmte-energie te weerstaan.Het verwarmingspaneel meet 850 mm x 850 mmDe testmonsterhouder is watergekoeld en is voorzien van een geperforeerde kalibratieplaat en een thermische stralingsstroomsensor om de thermische stralingsstroomcurve te kalibreren.Het testinstrument heeft hoge eisen op de laboratoriumlocatie, en de gebruiker heeft meer veiligheidsmaatregelen nodig voordat het testinstrument kan worden gemonteerd.

Standard:BS:BS 476-7
Afmetingen:1220 mm (W) x 550 mm (D) x 1920 mm (H)
Gewicht: 210 kg

Installatievereisten

Elektrisch: 230 volt Nominale 10 ampère
Omgevingstemperatuur: 10°C tot 35°C
Gasvoorziening: propaan en luchtcompressor
Testruimte: 400 m3

Vlammetester voor oppervlakteverspreiding.pdf

Wat is de test van de verspreiding van de vlam?

Vlamverspreidingstestshet meten van de neiging van een vlam om zich over een substraat te verspreiden en rechtstreeks verband te houden met de oppervlaktevlamverspreiding in een echt vuur scenario.
