Ⅰ. (Inleiding)
Deze tester wordt gebruikt om materialen in de cabine van vliegtuigen bloot te stellen aan een incidentstralingswarmte-stroom van 35 kW/m2. Hiermee wordt bepaald of het materiaal voldoet aan de voorschriften van FAR 25.853[a-1].
De door de FAA van de Federal Aviation Administration van de Verenigde Staten goedgekeurde OSU-warmteafgifte tester werd oorspronkelijk ontworpen door Smith van de Ohio State University in 1972,en later werd een door de FAA aangewezen verbrandingstestinstrument voor het testen van de warmteafgifte van luchtvaartmaterialenDe testnormen zijn FAR deel 25, bijlage F deel IV, Airbus AITM 2.00. 06, Boeing BSS 7322.
Normen
FAR deel 25 aanhangsel F deel IV Testmethode voor de bepaling van de warmteafgifte van cabinematerialen die aan stralingswarmte worden blootgesteld.
Handboek voor brandproeven met luchtvaartuigen van de FAA, hoofdstuk 5;
BSS 7322 Ohio State University Calorimeter Warmteafgifte, Bepaling van BOEING SPECIFICATION STANDARD.
AITM 2.0006 Airbus-testmethode Bepaling van warmtevrijstelling en warmtevrijstellingsgraad van luchtvaartuigmateriaal.
ASTM E906 Standaardtestmethode voor warmte- en zichtbare rookvrijstellingspercentages voor materialen en producten.

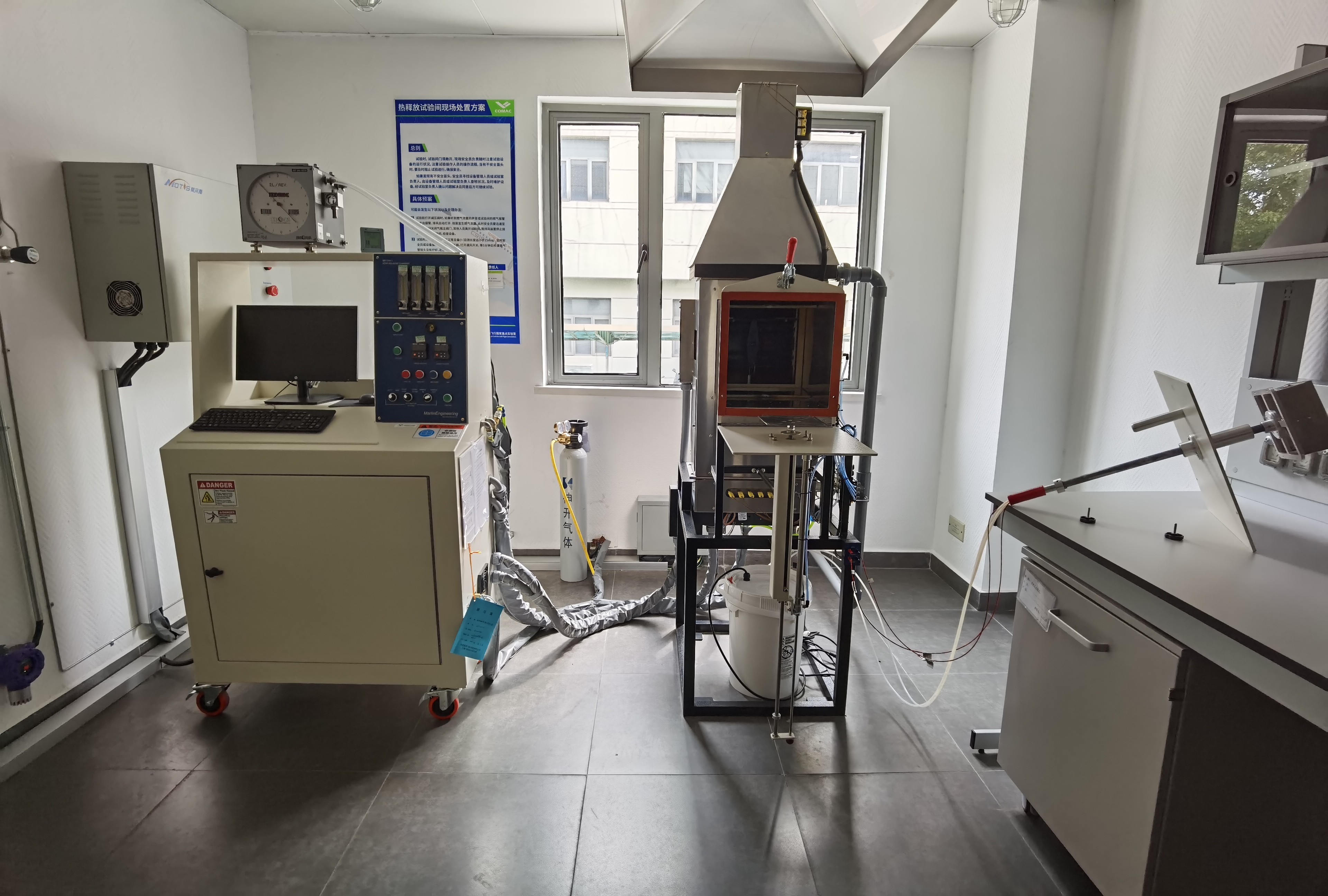

Ⅱ. (Configuratie van goederen)
A. Hoofdeenheid
1. OSU Hoofdeenheid (1 set)
2- Luchtverspreidingssysteem (1 set)
B. Toebehoren
1. Beheersingseenheid (1 set)
2. Computersysteem (1 set)
Ⅲ. (specificatie)
A. Hoofdeenheid

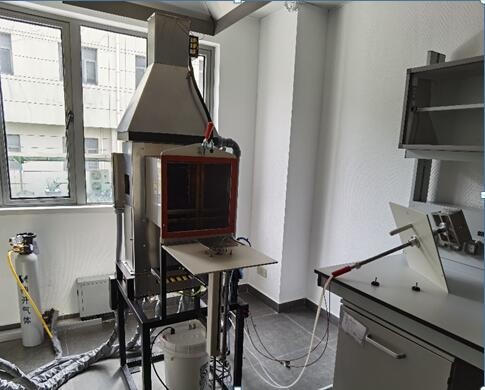

1. OSU Hoofdeenheid (1 set)
1) Afmetingen van het apparaat: 760 mm (W) x 1850 mm x (H) x 850 mm (D)
2) Testkamer
- de stralingswarmtebron en ervoor zorgen dat de warmtefluxdichtheid 35±0,5 kW/m is2
- Dit zal bepalen of het materiaal voldoet aan de eisen van FAR 25.853
- Vier siliciumcarbidelementen van het type LL 508 mm bij 16 mm met nominale weerstand van 1,4 Ohm als warmtebron met corrosiebestendig roestvrij stalen behuizing
- Een reflector van roestvrij staal ligt achter de elementen
- Voor de elementen, een afgeknipt diamantvormig masker, gemaakt van roestvrij staal, dit zorgt voor een gelijkmatige warmte-stroomdichtheid over het gebied bezet door de 151 × 151 mm verticale monster
- Er zijn dubbele 110VAC-transformatoren met 5,5 kVA voor de afzonderlijke bediening van de bovenste en onderste elementenparen.
- Staafmontage voor de verlichting van de bovenste piloot- en kalibratiebrander
- Dubbele wereldwijde vermogensregulators voor een gemakkelijke aanpassing van de uniformiteit van de warmte stroming
- boven- en onderpilootbrander (met vonkontsteking) en methaangasbrander voor kalibratie
- thermopile voor de meting van de warmteafgifte, met vijf warm thermocouple-koppelingen in de schoorsteen en vijf koude thermocouple-koppelingen in de luchtkamer
3) Proefbewaarders (1 set)
- Twee monsterhouders.
- Elk exemplaarhouder is vervaardigd van roestvrij staal
2. Luchtverspreidingssysteem ((1 set)
- Luchttemperatuur 21-24°C.
- Lucht bij een doorstroming van 0,043 m3/sec of meer
- vierkante ronde platen met een opening van 0,5 ± 0,1 mm
- gelegen in een cirkelvormige buis met een diameter van 38 ± 1 mm
- De luchttoevoer manifold aan de basis van de piramidale sectie moet 48 gelijkmatige ruimte gaten hebben
B. Toebehoren
1. Besturingsunit ((1 set)
- Kalibratie-stroomregeling
- Onderste ontsteking
- Kalibratiewarmte stroom: kalibratiewarmte stroommeter zijn twee watergekoelde warmte stroom sensoren worden geleverd om de warmte stroom dichtheid te meten in het midden en elke hoek
2. Computersysteem ((1 set)
- CPU: Pentium 4 van 3,0 GHz of meer
- RAM: 512 MB of meer
- HDD: 80 GB of meer
- Monitor: 17 ′′LCD of meer
- Laserstraal.
- Software: Windows XP of hoger
IV Prestatiekenmerken:
1.Verbrandingstestkamer van roestvrij staal met een glazen waarnemingsraam met hoge temperatuur;
2De warmtestralingsbron bestaat uit 4 Glowbars-verwarmingsstaven, die 35 kW/m2 warmtestralingsstroom kunnen leveren.
3. Twee onafhankelijke PID-temperatuurscontroles worden gebruikt voor de temperatuurregeling van de verwarming.
4. Uitgerust met een volledig automatisch pneumatisch monster voortstuwingsapparaat en een afschermde deur;
5. Uitgerust met een bovenste en een bewegende onderste brander;
6De rotorstroommeter kan worden gebruikt om de gasstroom van de bovenste en onderste branders aan te passen.
7. Uitgerust met een beweegbaar T-type kalibratiebrander en een stroomregelaar;
8De massa-stroomregelaar wordt automatisch toegepast om de temperatuur van de thermopile te kalibreren.
9De watergekoelde warmte-stroommeter is uitgerust met een koelmodus om de warmte-stralingstroom van het vuuroppervlak te meten.
10De luchttemperatuurregelaar kan een constante temperatuur en luchtstroom voor de testkamer leveren.
11De openingsstroommeter wordt gebruikt om de stroomdruk te meten die de testbak binnenkomt.
12. Uitgerust met een gegevensverzamelingssysteem en een standaard testsoftware voor warmteafgifte.
V. (Opmerkingen)
1Garantie: één jaar.
2Installatie en opleiding door de ingenieur
3. Handleidingen en softwarehandleiding
4Gebruik: door de eindgebruiker
VIk...- Ik heb het niet.Installatievereisten
Installatievoorwaarden
2.1 Installatie voor binnen, maat 760mm*1850mm*850mm
2.2 stroomvoorziening: 220V60A;
2.3 Gas: methaan, met een zuiverheid van 99% of meer;
2.4 Hulpgas: constante temperatuur en constante gasstroom;
Klik op de onderstaande link om de video te bekijken die laat zien hoe u het monster te installeren
https://youtu.be/FFNmyXmYtJM
Hoe installeer je de monsterpers?
De Commissie heeft de Commissie verzocht om de volgende informatie te verstrekken:
Wat is de warmteafgifte?
De warmteafgifte is:de snelheid waarmee vuur energie vrijmaaktDe HRR wordt gemeten in eenheden van watt (W), een eenheid van het Internationaal Stelsel die gelijk is aan één joule per seconde.
