- Systemen voor regelaars van de rookgasstroom
|
| Indeks |
punt |
Techniek en specificatie |
| 1.1 |
Dampkap |

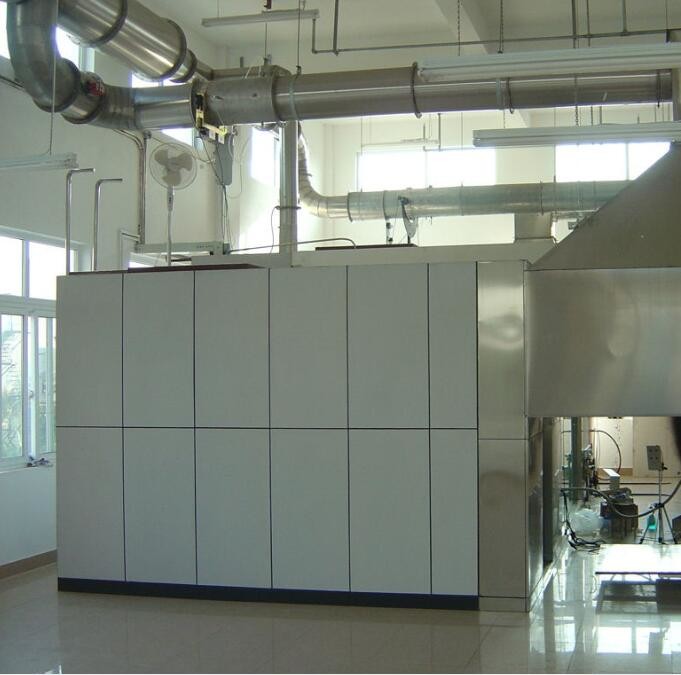

Direct boven de opening van de verbrandingsproefkamer, 1,8 tot 2,0 meter boven de grond, met een bodemgrootte van 2440*2440 mm, een hoogte van 1000 mm en een materiaal van SS304, geïnstalleerd; |
| 1.2 |
Hommixer voor rookgassen |
Installatie en de kegelvormige rookopvangkap direct bovenop, de grootte is 900*900*900mm, twee 900*500 roestvrijstalen platen zijn binnenin geïnstalleerd,en de ene zijde wordt geopend met een φ400 opening om aan te sluiten op de buis, het materiaal is SS304 |
| 1.3 |
Rookuitlaatpijp |
φ is 400 mm, lengte 5000 mm, bestaat uit meerdere secties, verbonden door een flens en een hoge temperatuurbestendige afdichtingsring, beide uiteinden zijn voorzien van een rookgasvergelijkingsinrichting, materiaal is SS304; |
| 1.4 |
Uitlaatventilator |
Centrifuge uitlaatventilator, de binnentank is gemaakt van roestvrij staal, kan bestand zijn tegen hoge temperatuur rookgas ten minste 300°C, en het luchtvolume wordt stapsgewijs aangepast door de frequentiekonverter |
| Het rookafvoerstelsel is voldoende voor alle rook die wordt gegenereerd bij de verbrandingstest van de mobiele telefoon, en de rookafvoercapaciteit is niet minder dan 8000 m3/h; |
| 2. Uitgebreide meetsectie |
| 2.1 |
Alomvattend meetgedeelte |
Een roestvrijstalen pijpleiding met een lengte van 2155 mm en een diameter van 400 mm, gemaakt van SS304, is uitgerust met sensoren zoals druk, temperatuur, lichtpad en bemonstering; |
| 2.2 |
Druksensor |
De tweerichtingssonde, gemaakt van roestvrij staal, is in het midden van de pijpleiding geïnstalleerd.en de voor- en achterkamers zijn via de PTFE-buis verbonden met de drukverschilsensor om het drukverschil in de leiding te detecteren; |
| De drukdifferentialsensor wordt op de beugel van het volledige meetgedeelte gemonteerd om ervoor te zorgen dat de drukdifferentialsensor een korte vertraging heeft en geen verliezen heeft;en de T90-responstijd is minder dan 3 seconden |
| een druksensor, bereik 0-2000 Pa, nauwkeurigheid ±5 Pa; |
| 2.3 |
Temperatuursensor |
Het gebruik van een Amerikaanse Omega-thermocouple met een diameter van 0,5 mm, een bepantserde thermocouple met isolatietype K die aan de IEC-vereisten voldoet; |
| Bereik 0-1000°C, nauwkeurigheid 0,1°C |
| 2.4 |
Optisch padmetersysteem |
Het optische verzwakkingssysteem is een gloeilamp dat met een flexibele aansluiting op het totale meetgedeelte is gemonteerd en de volgende apparaten bevat:De lamp is een gloeilamp en wordt gebruikt bij een kleurtemperatuur van (2900±100) KDe stroomvoorziening is een stabiele gelijkstroom en het schommelingsbereik van de stroom is binnen ±0,5% (inclusief temperatuur, korte- en lange-termijnstabiliteit);
Het lensysteem wordt gebruikt om het licht te condenseren tot een parallelle straal met een diameter van ten minste 20 mm.Het licht uitstralende gat van de fotocel dient zich te bevinden in het brandpunt van de lens voor de fotocel, waarvan de diameter (d) afhankelijk moet zijn van de brandpuntsafstand (f) van het objectief, zodat d/f kleiner is dan 0.04;
Detector en geïmporteerde silicium fotodiode sonde, fotodetectie kamer heeft 0,1% lineaire stabiliteit, 10-bit meetbereik,de spectraalverdelingsrespons van de siliciumfotodiode is consistent met CIE (verlichtingscurve), en de standaardfunctie V ((γ) kan ten minste ±5% nauwkeurigheid bereiken;
De reactietijd van 90% van het optische verzwakkingssysteem mag niet meer dan 3 s bedragen;
|
| 2.5 |
Gasmonsteringsinrichting |
De proefbuis voor de bemonstering door middel van een buizenpiercing, vervaardigd van SS304, is afneembare om het verwijderen van de in de bemonsteringbuis opgehoopte carbiden te vergemakkelijken en de vertraging van het systeem te verkleinen. |
| 2. Gas en zijn besturingssysteem |
| 3.1 |
Brander |
De speciale T-brander voor het verbranden van matrassen bestaat uit een hoofdbrander en een zijbrander en is op een mobiele wagen gemonteerd met standaard gewichten en voeten.De hoogte van de T-brander kop is verstelbaar en het materiaal is SS304; |
| 3.2 |
Ontstekingsinrichting |
De methode van ontsteking met lange open vlam wordt toegepast, ontsteking op afstand is mogelijk, veilig en het succespercentage van ontsteking is niet minder dan 99%; |
| De hoofd- en zijverbrandingskoppen zijn uitgerust met een lange open vlam ontstekingsinrichting en de inrichting is afzonderlijk uitgerust met een gastoevoerpijp.die de stroom van de verbrandingskop niet beïnvloedt en individueel kan worden ingesteld via een naaldklep; |
| uitgerust met een vonkontstekingsinrichting voor het ontsteken van een lange open vlam, zonder handmatige ontsteking, veilig en op afstand bediend; |
| 3.3 |
Regeling van de gasstroom van de verbrandingskop |
De hoofdbrander en de zijbrander zijn voorzien van massa-stroommeters om de propaanstroom te regelen; |
| Het gebruik van een Amerikaanse Alicat-massa-stroommeter, medium is propaan, bereik 0-450 mg/s, nauwkeurigheid ±(0,8%rdg+0,2%F.S.), reactietijd 0,1 s; |
| De gasstroom wordt door software geregeld en de vlamtijd wordt automatisch geregeld. |
| 3.4 |
Kalibreerde zandbrander |
Kalibreerde zandbrander |
| Uitgerust met een lange open vlam ontstekingsinrichting en een elektrische vonk ontstekingsinrichting, is ontsteking op afstand mogelijk, veilig en met een hoog succespercentage; |
| 3.5 |
Gekalibreerde gasstroomregeling |
Met behulp van de Amerikaanse Alicat-massa-stroommeter is het medium propaan, het bereik is 0-7 g/s, de nauwkeurigheid is ±(0,8%rdg+0,2%F.S.), de responstijd is 0,1 s en de maximale kalibratievlam is 300kw; |
| De kalibratiegasstroom wordt geregeld door een software die automatisch de stap-kalibratievlambron met een uitgang van 75 kW/160 kW kan bedienen; |
| 3.6 |
Controlesysteem |
Om de gasstroom veilig en betrouwbaar te regelen, wordt een Omron PLC gebruikt die is uitgerust met een gasstopinrichting. |
| Afzonderlijke configuratie van de gasbediening, veilig en handig voor bediening en onderhoud; |
- Verwerkingssysteem voor rookgassen
|
| 4.1 |
Filtratie van rookgassen |
Uitgerust met een filter in drie fasen, voor lange filtering van stof in het rookgas:
Het eerste kwaliteit glasvezel katoen ruwe filter, filteren grote deeltjes van carbiden in het rookgas, en het filtermateriaal kan snel worden vervangen;
Het Amerikaanse Parkerfilter van de tweede klasse, het filterelement is PTFE, de nauwkeurigheid is 2 μm en het filterelement kan snel worden verwijderd en vervangen;
"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur".
|
| 4.2 |
Koudval |
Compressiepomptype koude val, koelcapaciteit 320 KJ/u, temperatuurregeling nauwkeurigheid 0,1°C, statische verandering 0,1K, zelfstarten en onderhoudsvrij |
| 4.3 |
Stoomval |
automatisch afvoeren van het koelwater dat door de koeltrap wordt gegenereerd, zonder onderhoud; |
| 4.4 |
Droogkolom |
Gebruikt voor het drogen van de restwaterdamp in het monstergas, het kan snel worden gedemonteerd en vervangen door het droogmedium |
| 4.5 |
Proefpomp |
De Duitse KNF-vacuümmonsteringspomp, met een bemonsteringscapaciteit van 16 L/min, kan continu een bemonsteringsdruk van 50 KPa uitvoeren, met een hoge luchtdichtheid, een laag geluidsniveau en een lage trilling |
| 4.6 |
Rotameter |
geïmporteerde rotameter met een bereik van 0-1,5 L/min, die de gasstroom van het uitgangsmonster kan stabiliseren en de meetfout die wordt veroorzaakt door de schommelingen van de gasstroom kan verminderen; |
| 3. Gasconcentratiesysteem |
| 5.1 |
Gasanalysator (Servomex) |
Geïmporteerde O2-analysator, paramagnetische O2-concentratie-analyse, meetbereik 0-21%, nauwkeurigheid 0,01%, reactietijd niet langer dan 12 s, drift van de analysator en geluid niet meer dan 100 ppm binnen 30 minuten;
lineaire afwijking: ≤ 1% F.S.;
Herhaalbaarheid: ≤ 0,5 F.S.
Nul drijvende regen: ≤ 1% F.S./7D;
Starttijd: ≤ 30 min;
|
| Geïmporteerde CO/CO2-analysator, IR-type CO/CO2-concentratie-analyse, meetbereik CO: 0-1%, nauwkeurigheid 0,01%, CO2: 0-10%, nauwkeurigheid 0,01%, reactietijd niet langer dan 12 s. |
| 3. Data-acquisitie systeem |
| 6.1 |
Aankoopmodule |
Met behulp van Advantech acquisition module,
De nauwkeurigheid van de gasconcentratie is 100×10-6;
De nauwkeurigheid van de temperatuuropname bedraagt 0,1°C;
De nauwkeurigheid van het drukverschil is 0,1 Pa;
De nauwkeurigheid van de tijdsverkrijging is 0,1 s;
andere signalen bedragen 0,1% van de volledige uitvoerwaarde;
|
| 6.2 |
gegevensverzameling |
Het systeem registreert en slaat ten minste om de 3 seconden de volgende gegevens op:
het drukverschil van de tweerichtingssonde, Pa;
de temperatuur van de buizen, K;
O2-concentratie, %;
CO-concentratie, %;
CO2-concentratie, %;
Massastroom van propaan, mg/s
Tijd, s
|
| 7. Standaard besturingssoftware |
| De standaardbesturingssoftware omvat de volgende functies: |
| 7.1 |
Monitoring van de status van het systeem |
Lees de status en signaalwaarde van elke sensor in het systeem; |
| 7.2 |
Kalibratie van sensoren |
Kalibratie van sensoren voor temperatuur, winddruk, lichtpad, concentratieanalyse, enz. |
| 7.3 |
Kalibratie van het systeem |
16CFR1633 Standaardprocedure voor kalibratie van systeemstappen |
| 7.4 |
Standaardwerkwijze |
16CFR1633 Standaardprocedure voor het gebruik |
| 7.5 |
Overzicht van het verslag |
Rapport van de toets voor toegang tot en uitvoer van ruwe gegevens |
| 7. Andere hulpmiddelen |
| 7.1 |
Monstertestkader |
Gelast met 38 mm staal, met een hoek van 1900*990*115 mm |
| 7.2 |
Locatietools 1 |
Gebruikt om de verticale positie van het matras en het testframe te bevestigen, het materiaal is SS304 |
| 7.3 |
Locatietools 2 |
Gebruikt voor het bevestigen van de afstand tussen de verbrandingskop en het matras, gemaakt van aluminiumlegering |
| 7.4 |
VCR's |
Video van de toelatingstest |
| 7.5 |
Trekkrachtschaal |
Gebruikt voor het bevestigen van de kracht van de hoofdverbranding op het matrasoppervlak |
| 7.6 |
Desktop pc |
De industriële computer van AdvanTech en de geïntegreerde data-acquisitie-interface verbeteren de stabiliteit van het systeem. |
