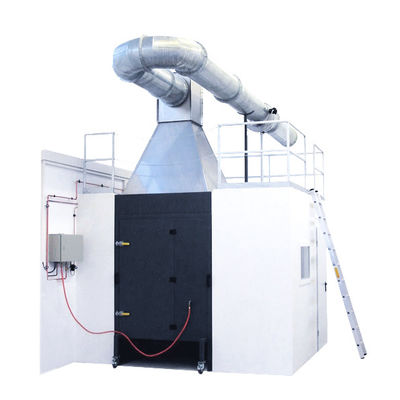

VervaardigingSBI-toetsapparatuur voor de ontvlambaarheid van een enkel brandend voorwerp
Beschrijving van het instrument
Het is geschikt voor het testen van de brandwerendheid van bouwmaterialen/producten in een enkel brandend voorwerp (SBI).Reactie op brandtests voor bouwproducten .
Kenmerken:
1Het kernonderdeel van de machine bestaat uit geïmporteerde componenten, zoals kooldioxide, zuurstofanalyseapparatuur.
2De werking van de interface en de prestaties zijn gelijkwaardig aan die van de FTT in het Verenigd Koninkrijk, maar sommige prestaties zijn beter.
3Eenvoudig onderhoud, snelle vervanging van late onderdelen dan FTT minimum minder dan 50% tot 70%, er zullen geen onderhoudsproblemen zijn.
4. met geïmporteerde geïntegreerde bedieningskast.
Specificaties
1- samenstelling: deze testapparatuur omvat een verbrandingslaboratorium, een controlekamer, 2 kleine karretjes, een uitlaatpijp, een vast frame, een rookgasopvangsysteem, een geïntegreerd meetsysteem,apparaat voor het verzamelen en analyseren van gegevens, gastoevoerregelaar.
2Verbrandingskamer: lang (3,0 ± 0,2) m × breed (3,0 ± 0,2) m × hoog (2,4 ± 0,1)inB.- Ik ben niet bang.
3Bij stenen en calciumsilicaatplaten A1 van een standaardverbrandingskamer moet de proefoven op de plaatselijke temperatuur worden geïnstalleerd.
4Op de bovenkant van de kamer bevinden zich een capsule en een rookpijp die de bemonsteringspijpen verbinden.De verbrandingswarmte en de verbrandingsproducten van het monster worden tijdens de test uit de uitlaatpijp afgegeven..
5.Verbrandingskamer op een muur met een opening, gemakkelijk in de kleine wagen te krijgen, onder de trolley lucht natuurlijk uit de ruimte;verticale testplaat aan beide zijden van het vooroppervlak van de twee zijden werden geopend op het waarnemingsvenster.
6. ontstekingsbron, geplaatst in de trolley op de verticale hoek van de 31 kW propaan rechthoekige zandbakbrander (zijlengte 250 mm hoog 80 mm).
7De plaats van de wagen is om de opening van de wagen aan de achterkant van de wagen te plaatsen, zodat de openingen in de wand van de verbrandingskamer gesloten worden.Om de luchtstroom gelijkmatig over de vloer van de verbrandingskamer te verdelen, is een geperforeerde plaat (geperforeerd) aan de luchtinlaat aan de onderkant van de trolley geplaatst (diameter 8 mm, open oppervlak 60% van het totale oppervlak).
8Met een verstelbare regelaar is het laden en lossen van monsters zeer handig.
9. Sandboxbrander: één op de vloer van de trolley (hoofdbrander), de andere bevestigd op de raamkolom, propangas door de sandboxbrander en produceren 30,7 ± 2,0 kW warmte.
Zuurstofmeting:SIEMENSanalysator
| Meetbereik |
0-25% |
| Signaaluitgang |
4-20mA |
| Reactietijd T90 |
≤ 2S; |
| Omgevingstemperatuur |
0-45 °C; |
| Relatieve luchtvochtigheid |
< 90% (niet-condenserend) |
| Lineariteit |
< ± 0,1% O2 |
| Nulversnelling |
00,05% O2 per week |
| Herhaalbaarheid |
< ± 0,02% O2 |
| Meting van kooldioxide (CO2) |
|
| Meetbereik |
0-10% |
| Herhaalbaarheid |
< ± 1% interne structuur van de bedieningskast; |
| Nulversnelling |
≤ 2% / week |
| Span drift |
≤ 2% / week |
| Afwijking van de lineariteit |
< ± 1% |
| Reactietijd |
T90≤2 seconden |
Het gegevensverzamelingssysteem kan de zuurstofconcentratie, de koolmonoxideconcentratie, de temperatuur, de rookdichtheid, de hitteafgifte, het massaverlies, enz. verzamelen.
Testnormen
EN 13823
Reactie op brandproeven voor bouwproducten
thermische aanval door een enkel brandend voorwerp.
EN 13501-1
Brandclassificatie van bouwproducten en bouwelementen.
De leverancier verstrekt conformiteitsdocumentatie en certificaten.
Omvang van de levering
Het volledige SBI-systeem omvat:
SBI-testkamer
- Volledige testruimte volgens de eisen van EN 13823
- Niet-brandbare constructies
- Geschikt voor installatie van L-vormige monsters
- Inwendige afmetingen volgens de standaardvoorschriften
- Toegangsdeur en uitkijkpunt
- Montage-systeem voor monsters
⸻
3.Brander systeem
Het systeem omvat:
- SBI Sand Box Brander
- Propangasvoorziening
- Kalibratie van de brander
- Gasdrukregelaar
- Gasstroommeting en -controle
- Veilig afsluitingssysteem
Verplichte verbrandingscapaciteit: Ongeveer 30 kW
5.Mees- en analyse-systeem
Het systeem omvat:
Meting van de warmteafgifte
Vereiste parameters:
- Warmteafgifte (HRR)
- Totale warmteafgifte (THR600s)
- FIGRA-berekening
Meesters van rook
Vereiste parameters:
- Rookproductiepercentage (SMOGRA)
- Totale rookproductie (TSP600's)
Gasanalyse
Verplichte:
- Zuurstofanalysator (O2)
¢ kooldioxide-analysator (CO2)
- 6. Dataverzamelingssysteem
De software moet voorzien in:
- Real-time monitoring
- Automatische gegevensopname
- Het opstellen van testrapporten
- Tijdtemperatuurcurven
- HRR-curves
- Rookkrommen
- Automatische berekening van:
- FIGRA
- THR600's.
- SMOGRA.
- TSP600's.
Minimale bemonsteringsfrequentie: ≤ 10 Hz
