Testapparatuur voor het testen van ontvlambaarheid bij kritieke stralingsstromen voor vloerpaneel

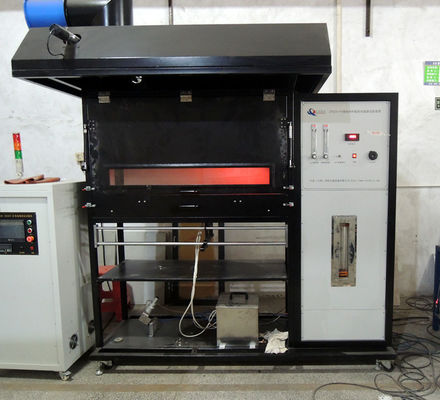

SL-FL05 Radiant Flooring Panel Test Apparaat
Om de kritieke stralingsstroom van de horizontale verspreiding van de vlam en de rookdichtheid van het vloermateriaal tijdens de test te meten.
Productoverzicht
Het SL-FL05 Radiant Flooring Panel Test Apparatus is een testsysteem voor brandreactie, ontworpen voor vloermaterialen.het meten van de kritieke stralingsstroom en het verspreidingsgedrag van de vlam onder een gecontroleerde stralingswarmtebronHet wordt gebruikt voor de beoordeling van vloerbedekkingen zoals tapijten, hout, vinyl en composieten voor brandveiligheidsklassificatie en levert essentiële gegevens over ontstekingsweerstand en vlamverspreiding.
Kenmerken
1Alle structurele onderdelen zijn gemaakt van roestvrij staal, uiterlijk en corrosiebestendigheid;
2De stralingsbron is een porieuze keramische warmte-uitstralingsplaat van 300 mm*450 mm en 30 ° gekanteld;
3De calorimeter is geïmporteerd uit de Verenigde Staten, bereik 50kW / m2;
4. De ontstekers met een diameter van 0,7 mm, 19/EA, bevinden zich aan de onderkant van de middellijn van elke 60°;
5De standaardplaat is gemaakt van calciumsilicaat zonder coatinglaag, met een afmeting van 1050*250 mm en een dikte van 20±1 mm, een dichtheid van 850 ± 100 kg/m3;
6Kleine roestvrijstalen hulpontstekingsbrander ontstoken monster.
7Inlaatstroomcontrole klep, precieze controle van de propaanstroom;
8. Uitgerust met een luchtblazer die lucht, gemengd gas door het venturi-menggas levert
Normen
• ISO 9239-1: Brandreactietoets van vloeren - Deel 1: Verbrandingspositie van vloermaterialen getest door stralingswarmte
• ISO 9239-2: Brandreactietoets van vloeren - Deel 2: Toets van de vlamverspreidingsstatus bij warmtevoet van 25 kW/m2
• ASTM E 648: Critische stralingsstroom van de vloer
• ASTM E 970: Met behulp van een stralingswarmte-energiebron, beproeving van isolatievloer
• NFPA 253: Standaard testmethode voor het gebruik van stralingswarmteenergie, testplaten overlappingssysteem Critische stralingsstroom
Technische parameters
| Maximaal werkvermogen |
5 kW |
| Timing nauwkeurigheid |
< 1 s / h |
| Warmtefluxmeter Meetbereik |
(0-15) Kw / m2; (warmte-stroom van de klant)
|
| Precisiteit van de warmteflussemeter |
± 0,2 kW/m2 |
| Precisiteit van de warmteflussemeter |
< ± 3%; |
| Bereik van de warmtestralingspyrometer |
400-600 °C, met een nauwkeurigheid van ± 0,5 °C; |
| Zwarte lichaamstemperatuurfout |
± 5 °C; |
| Rookvermogen |
(2,5 ± 0,2) m / s |
| Rookcapaciteit |
(39-85) m3 / min |
| Grootte van de poreuze vuurvaste stralingsplaat |
300 mm × 450 mm, de capaciteit voor een hoge temperatuur van ongeveer 900 °C; |
| Thermocouple |
met een diameter van 3,2 mm, voorzien van een gewapende thermocouple van roestvrij staal van het type K |
| Brandende fakkel |
diameter ¢ 10 mm diameter ¢ 6 mm, spuitbuis op het gat van 35 ¢ 0,7 mm |
| Vlamhoogte |
60 ~ 120 mm verstelbaar |
| Ontstekingssysteem |
elektrische ontsteking met hoge spanning |
| Grootte van de brandbak |
L1420 * W1200 * H2300 (mm) |
| Sterk uitlaatstelsel |
de machine is uitgerust met een sterke ventilator, wanneer de test is voltooid, starten van de uitlaat ventilator systeem zal worden uitgeput buiten |
- Gasvoorziening en verbranding: Blower levert continu gas; compressor levert intermitterende lucht. Gasbediening: naaldklep voor vlamhoogte, MFC voor stroom met digitaal display.Een met een omvormer bediende blazer en een venturi-mixer zorgen voor een stabiele lucht/gasverhouding en vlam.
- Stralingsplaat en brander ️ Hittebestendig honingraat keramisch plaatje (300×450 mm, 30° geneigd). T-vormige poreuze brander met automatische ontsteking en automatisch steekproefdruk systeem.
- Kalibratie ️ Porieus kalibratieapparaat regelt de stralingsopbrengst door beweging naar boven, links of rechts.
- Kamer en uitlaat een ander thermocouple in de kamer beide gecontroleerd door software.
- Meting en controle Optisch systeem met 2900±100 K lichtbron en geavanceerde signaalontvanger. Geïntegreerde 19" pc met LabVIEW software voor gegevensverwerving en controle.
- Facultatief Rookdichtheidstestsysteem op aanvraag.
Toepassing
Materialen testen: Geschikt voor verschillende vloerbedekkingen zoals textiel tapijten, kurk, hout, rubber, plastic vloeren en vloercoating materialen
Bouw & Gebouw: Test van de vlamverspreiding en verbrandingskenmerken van vloerbedekkingsmaterialen die worden gebruikt in woningen, kantoren en openbare ruimtes
Vervoer: beoordeling van de brandprestaties van vloeren in spoorwegen, luchtvaart en scheepvaart
Isolatiemateriaal: kan ook de kritieke straling van zoldervloer cellulose isolatie meten
Naleving en classificatie: verstrekt essentiële gegevens voor certificering en voor brandveiligheidsklassificaties zoals het Euroclass-systeem (A2FL, BFL, CFL, DFL)
Vaak gestelde vragen
V1: Welke materialen kan deze test uitvoeren en aan welke normen voldoet deze?
A1: Het test vrijwel alle vloerbedekkingen: textiel tapijten, kurk, hout, rubber, vinyl en gespoten coatings. Het voldoet volledig aan ISO 9239‐1/‐2, ASTM E648, ASTM E970, NFPA 253 en GB/T 11785‐2005,Dus je resultaten worden wereldwijd geaccepteerd..
V2: Wat meet het eigenlijk en wat zijn de belangrijkste specificaties?
A2: Het meet de kritieke stralingsstroom ∙ het minimale warmtepeil dat nodig is om de verspreiding van de vlam te handhaven ∙ waardoor u een duidelijke brandrisicoclassificatie krijgt.warmte-stroommeter (0-15 kW/m2), ± 0,2 kW/m2), en de uitlaatstroom 2,5 m/s.
V3: Hoe nauwkeurig en herhaalbaar zijn de resultaten?
De gastoevoer maakt gebruik van een massa-stroomreguler en een Venturi-mixer met een omvormergestuurde blazer voor een stabiele lucht-brandstofverhouding.en een IR-radiometer geeft de temperatuur van de plaat in real-time.
V4: Is het gemakkelijk te bedienen?
A4: Absoluut. Automatische ontsteking en een automatische monsterpusher elimineren gissingen. Het hele systeem draait op een 19 inch pc met LabVIEW-software.
V5: Wat zijn de installatie- en onderhoudsvereisten?
A5: Installeer in een luchtontstekingsvrije ruimte bij 23 ± 5 °C en 50 ± 20% RH, met behulp van propangas.
V6: Zijn er extra's?
A6: Ja ¢ u kunt een rookdichtheidstestmodule toevoegen om de rookproductie te meten, waardoor u zonder een aparte machine een volledig brandveiligheidsprofiel krijgt.
Naverkoopservice en technische ondersteuning
Naverkoopservice en technische ondersteuning
Een jaar naverkoopondersteuning, levenslange technische ondersteuning
Installatie en kalibratie van apparatuur
Kalibratiediensten
Steun voor de ontwikkeling van testmethoden
Technische opleiding
