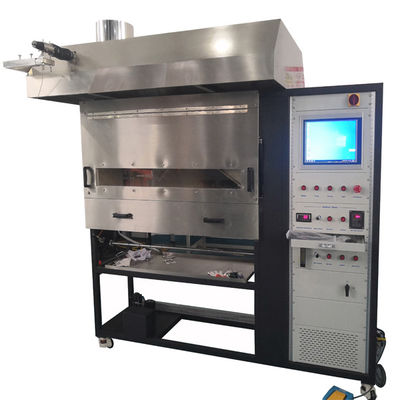

Apparaat voor de brandbaarheidstest van bouwmaterialen met stralingsvloerpaneel
Functies
1. Ventilator voor gasvoorziening van de stralingsplaat kan continu gas leveren, terwijl de luchtcompressor oncontinu gas levert.
2. Warmtestroommeter, draagbaar waterkoelsysteem zonder stromend water.
3. Ventilatiekap van roestvrij staal bovenop de kamer.
4. Binnenkamer van hitte- en corrosiebestendig aluminiumsilicaatplaat.
5. Hittebestendige honingraat keramische thermische stralingsplaat 300 mm x 450 mm, onder een hoek van 30 graden.
6. T-vormige poreuze brander met automatisch ontstekingssysteem ontsteekt het monster met een automatisch duwsysteem.
7. Gasregelpaneel. Naaldklep regelt de hoogte van de brandervlam, MFC regelt de gasstroom en digitale weergave.
8. Inverter regelt de ventilatoruitvoer, venturi regelt de verhouding van lucht en gas, en de vlam is stabiel en nauwkeurig.
9. Poreus kalibratieapparaat: pas de output van de stralingsplaat aan door omhoog, naar links of naar rechts te draaien.
10. IR-radiometer toont de temperatuur van de stralingsplaat.
11. Optioneel rookdichtheidstestingsysteem.
12. Optisch systeem 2900 ± 100 K geavanceerde optische signaalontvanger.
13. Geïntegreerd ontwerp met 19" pc met LabVIEW-software.
14. Rookkanaal met 1 thermokoppel en 1 thermokoppel in de binnenkamer, bestuurd door software.
Normen
ISO 9239-1 brandreactietest van vloermateriaal, Deel 1, meting van de verbrandingseigenschappen van vloermateriaal met stralingswarmte.
ISO 9239-2 brandreactietest van vloermateriaal, Deel 2, meting van de horizontale vlamverspreiding, blootgesteld aan 25 kW/m² warmtestroom.
ASTM E 648 Standaard testmethode voor vloerbedekkingssystemen CHF met warmtestralingsbron.
ASTM E 970 Standaard testmethode voor vloermateriaal CHF van blootgestelde zolder vloerisolatie met behulp van warmtestralingsbron.
NFPA 253 Standaard testmethode voor CHF van vloerbedekkingssystemen met warmtestralingsbron.
DIN 4102
Specificatie
| Afmetingen testkamer |
2220(B)×1500(D)×2650(H)mm |
| Controlekamer |
600(B)×600(D)×1600(H)mm |
| Gaskamer |
600(B)×600(D)×1000(H)mm |
| Vermogen |
AC 220V, 50/60Hz, 25A |
| Gewicht |
220kg |
| Luchttoevoer optie propaan |
95% |
Testrapport
| Rapport |
| Testinstantie |
Veelgestelde vragen |
| Norm |
Veelgestelde vragen |
| Operator |
Veelgestelde vragen |
Testdatum |
Veelgestelde vragen |
| Omgevingstemperatuur |
Veelgestelde vragen |
Omgevingsvochtigheid |
Veelgestelde vragen |
| Apparatuur vervaldatum |
Veelgestelde vragen |
| Productnaam |
Veelgestelde vragen |
Monster serienummer |
Veelgestelde vragen |
| Model specificatie |
Veelgestelde vragen |
| Monstergrootte |
Veelgestelde vragen |
Apparaatcode |
Veelgestelde vragen |
| Materiaaldichtheid (g/m³) |
Veelgestelde vragen |
Testtijd (s) |
Veelgestelde vragen |
| Debug balans |
Veelgestelde vragen |
| Testresultaten: |
| Afstand (mm) |
Tijd einde vlamfront (s) |
Afstand (mm) |
Tijd einde vlamfront (s) |
| 60 |
Veelgestelde vragen |
560 |
Veelgestelde vragen |
| 110 |
Veelgestelde vragen |
610 |
Veelgestelde vragen |
| 160 |
Veelgestelde vragen |
660 |
Veelgestelde vragen |
| 210 |
Veelgestelde vragen |
710 |
Veelgestelde vragen |
| 260 |
Veelgestelde vragen |
760 |
Veelgestelde vragen |
| 310 |
Veelgestelde vragen |
810 |
Veelgestelde vragen |
| 360 |
Veelgestelde vragen |
860 |
Veelgestelde vragen |
| 410 |
Veelgestelde vragen |
910 |
Veelgestelde vragen |
| 460 |
Veelgestelde vragen |
960 |
Veelgestelde vragen |
| 510 |
Veelgestelde vragen |
1100 |
Veelgestelde vragen |
| De verste afstand die het vlamfront bereikt (cm) |
Veelgestelde vragen |
Kritische stralingsflux (kW/m²) Toepassingen |
Veelgestelde vragen |
| Maximale absorptiesnelheid (%) |
Veelgestelde vragen |
10min afstand einde vlamfront (mm) |
Veelgestelde vragen |
| 10min kritische stralingswarmtewaarde (kW/m²) |
Veelgestelde vragen |
20min afstand einde vlamfront (mm) Toepassingen |
Veelgestelde vragen |
| 30min afstand einde vlamfront (mm) |
Veelgestelde vragen |
30min kritische stralingswarmtewaarde (kW/m²) Toepassingen |
Veelgestelde vragen |
| Vlamdooftijd (s) |
Veelgestelde vragen |
Het tijdens de test waargenomen fenomeen: Toepassingen |
Veelgestelde vragen |
| - Blootgestelde zoldervloerisolatiematerialen |
Veelgestelde vragen |
- Kwaliteitscontrole en productontwikkeling voor vloerbedekkingen |
Veelgestelde vragen |
| - Onderzoek en ontwikkeling op het gebied van brandveiligheidstechniek |
Veelgestelde vragen |
V1: Waarvoor wordt dit apparaat gebruikt?
A1: Het meet de kritische stralingsflux van vloerbedekkingssystemen en de rookdichtheid van vloermaterialen, wat helpt te bepalen hoe ver en hoe snel vlammen zich verspreiden onder stralingswarmte.
V2: Aan welke normen voldoet het?
A2: Het voldoet aan ISO 9239-1/2, ASTM E648, ASTM E970 en NFPA 253 voor brandbaarheidstests van vloeren en isolatie.
V3: Welke materialen kunnen met dit apparaat worden getest?
A3: Het is ontworpen voor vloerbedekkingen (tapijt, veerkrachtige vloeren, laminaat) en zoldervloerisolatiematerialen.
V4: Hoe werkt het ontstekingssysteem?
A4: De T-vormige poreuze brander is voorzien van een automatisch ontstekingssysteem en een automatisch duwmechanisme, wat zorgt voor consistente, veilige en handsfree monsterontsteking.
V5: Vereist het een continue watertoevoer voor koeling?
A5: Nee, de warmtestroommeter is voorzien van een draagbaar waterkoelsysteem, dus er is geen externe stromende waterbron nodig.
V6: Kan het ook rookdichtheid meten?
A6: Ja, een optioneel rookdichtheidstestingsysteem met een optisch systeem van 2900 ± 100 K kan worden geïntegreerd om de totale rookproductie te meten.
V7: Welke industrieën gebruiken dit apparaat doorgaans?
A7: Fabrikanten van bouwmaterialen, brandtestlaboratoria, onderzoeksinstellingen en regelgevende instanties gebruiken het voor kwaliteitscontrole, R&D en nalevingstests.
V8: Hoe worden de testgegevens geregistreerd en beheerd?
A8: Het systeem bevat een 19" pc met LabVIEW-software voor geautomatiseerde testbesturing, realtime gegevensregistratie en rapportgeneratie.
