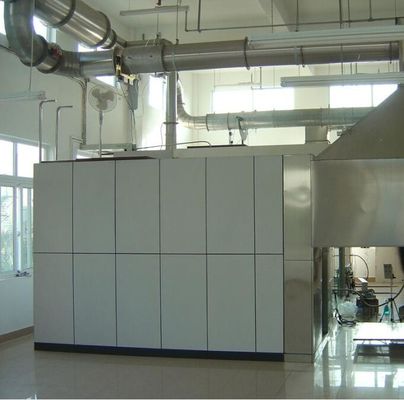

16 CFR1633 Matraswarmte-emissie-tester met twee indicatoren

1. Systemen voor regelaars van de rookgasstroom

Het optische verzwakkingssysteem is een gloeilamp dat met een flexibele aansluiting op het totale meetgedeelte is gemonteerd en de volgende apparaten bevat:De lamp is een gloeilamp en wordt gebruikt bij een kleurtemperatuur van (2900±100) KDe stroomvoorziening is een stabiele gelijkstroom en het schommelingsbereik van de stroom is binnen ±0,5% (inclusief temperatuur, korte- en lange-termijnstabiliteit);

Het lensysteem wordt gebruikt om het licht te condenseren tot een parallelle straal met een diameter van ten minste 20 mm.Het licht uitstralende gat van de fotocel dient zich te bevinden in het brandpunt van de lens voor de fotocel, waarvan de diameter (d) afhankelijk moet zijn van de brandpuntsafstand (f) van het objectief, zodat d/f kleiner is dan 0.04;

Detector en geïmporteerde silicium fotodiode sonde, fotodetectie kamer heeft 0,1% lineaire stabiliteit, 10-bit meetbereik,de spectraalverdelingsrespons van de siliciumfotodiode is consistent met CIE (verlichtingscurve), en de standaardfunctie V ((γ) kan ten minste ±5% nauwkeurigheid bereiken;

De reactietijd van 90% van het optische verzwakkingssysteem mag niet meer dan 3 s bedragen;

2. Verwerkingssysteem voor rookgassen

Uitgerust met een filter in drie fasen, voor lange filtering van stof in het rookgas:

Het eerste kwaliteit glasvezel katoen ruwe filter, filteren grote deeltjes van carbiden in het rookgas, en het filtermateriaal kan snel worden vervangen;

Het Amerikaanse Parkerfilter van de tweede klasse, het filterelement is PTFE, de nauwkeurigheid is 2 μm en het filterelement kan snel worden verwijderd en vervangen;

"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur".

Geïmporteerde O2-analysator, paramagnetische O2-concentratie-analyse, meetbereik 0-21%, nauwkeurigheid 0,01%, reactietijd niet langer dan 12 s, drift van de analysator en geluid niet meer dan 100 ppm binnen 30 minuten;

lineaire afwijking: ≤ 1% F.S.;

Herhaalbaarheid: ≤ 0,5 F.S.

Nul drijvende regen: ≤ 1% F.S./7D;

Starttijd: ≤ 30 min;

Met behulp van Advantech acquisition module,

De nauwkeurigheid van de gasconcentratie is 100×10-6;

De nauwkeurigheid van de temperatuuropname bedraagt 0,1°C;

De nauwkeurigheid van het drukverschil is 0,1 Pa;

De nauwkeurigheid van de tijdsverkrijging is 0,1 s;

andere signalen bedragen 0,1% van de volledige uitvoerwaarde;

Het systeem registreert en slaat ten minste om de 3 seconden de volgende gegevens op:

het drukverschil van de tweerichtingssonde, Pa;

de temperatuur van de buizen, K;

O2-concentratie, %;

CO-concentratie, %;

CO2-concentratie, %;

Massastroom van propaan, mg/s

Tijd, s
