BIFMA X5.1-2017 Meubelproefapparatuur - Stoeldraaiproefmachine

Stoeldraai-testmachine

Toepassing

Deze test is van toepassing op alle soorten stoelen met een draaiende stoel.

Doel van de test: Deze machine is ontworpen om het vermogen van een stoel om spanningen en slijtage veroorzaakt door herhaaldelijk draaien te weerstaan te beoordelen.

Technische parameter

a) Plattformverbinding

- Kan in de richting van de klok en tegen de klok draaien

- Rotatiebereik: 0-360°

- Maximale diameter: 100 mm

- door een dubbelwerkende pneumatische cilinder aangedreven

- Verstelbare rotatiesnelheid 5 tot 15 cycli per minuut

b).Tellerpaneel:

- stroomvoorziening: enkelfasige wisselstroom 220V.1KW

- ON/OFF-knop

-6 cijfers Elektronische voorbestemmingsrekenmachine (EPC)

• De EPC registreert elke slag van de cilinder tot zes cijfers
• Stopt de testoperatie op de vooraf ingestelde slag
• Het EPC geeft het aantal geslagenen weer dat tijdens de test is bereikt.
• EPC kan ook het aantal cycli opslaan wanneer de stroomonderbreking plaatsvindt en kan de werkelijke waarde weergeven en blijft tellen wanneer de werking wordt hervat.
• Het signaal moet blijven staan totdat de teller is teruggezet.

c).Stopper- om de stoelbasis tegen glijden te houden.

Opmerking:Een 360°-rotatie wordt geteld als één cyclus.

i. draaibare testcyclische (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, clausule 8)

II. Roterende testcyclische (ANSI/BIFMA X5.9-2020, punt 19)

III.Swiveltest en duurzaamheid van de rolbaan en stoelbasis (BS EN 1728:2012Artikel 7.11 en 7.13)

Specificaties
Volgens de teststandaard: BIFMA X5.1-2002, test nr. 9
1Toepasselijkheid: deze test is van toepassing op alle soorten stoelen met een draaiende stoel.

Doel van de test: deze machine is ontworpen om het vermogen van een stoel om spanningen en slijtage door herhaaldelijk draaien te weerstaan te beoordelen.

Mechanisme van de machine

Normen
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

Referentie - Ik heb geen idee. BIFMA X5.1-2017 Draaiend Test

Stoelproefstap

• De stoel moet op een platform worden vastgezet, hetzij de stoel, hetzij het platform moet tegen rotatie worden vastgehouden.
• Als het zitje verstelbaar is, wordt het in de maximale zitpositie ingesteld en worden alle andere verstelbare onderdelen in de normale gebruikstoestand ingesteld.
• Op de stoel wordt een belasting van 122 kg (270 lb) geplaatst zodat het zwaartepunt van de belasting 51 tot 64 mm (2 tot 2,5 inch) voor de middellijn van de rotatieas ligt, zoals aangegeven op figuur 1.
• De fietsinrichting moet zo worden ingesteld dat zij het laagste van de volgende waarden draait: het beschikbare rotatieruimte of 360 ° ± 10 °. Als het beschikbare rotatieruimte minder dan 360 ° is,de rotatie van de testmachine moet zodanig worden ingesteld dat het draaimechanisme de remmen raakt, maar niet overschrijdt.De rotatie kan tweerichtings of eenrichtings zijn.
• Voor stoelen die 360 graden draaien, is een cyclus één volledige rotatie. Voor stoelen die minder dan 360 graden draaien, is een cyclus een rotatie van de ene stop naar de andere stop.
• De stoel of het platform moet gedurende 60.000 cycli draaien met een snelheid van 5 tot 15 bewegingen per minuut.
• Als de stoelhoogte verstelbaar is, wordt de hoogte in de laagste positie ingesteld.
• Voor alle stoelen wordt de test voor nog eens 60.000 cycli voortgezet tot in totaal 120.000 cycli.

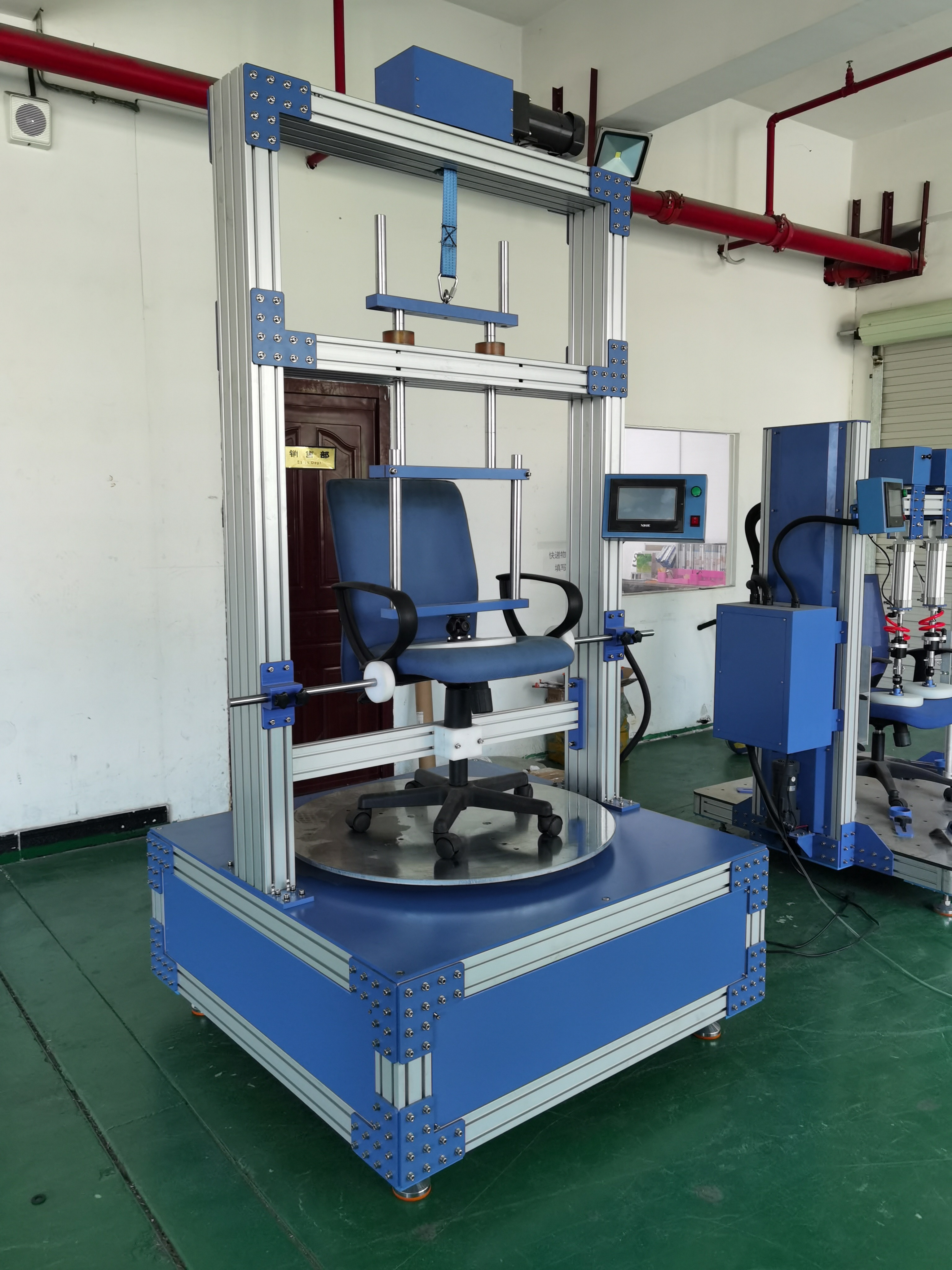

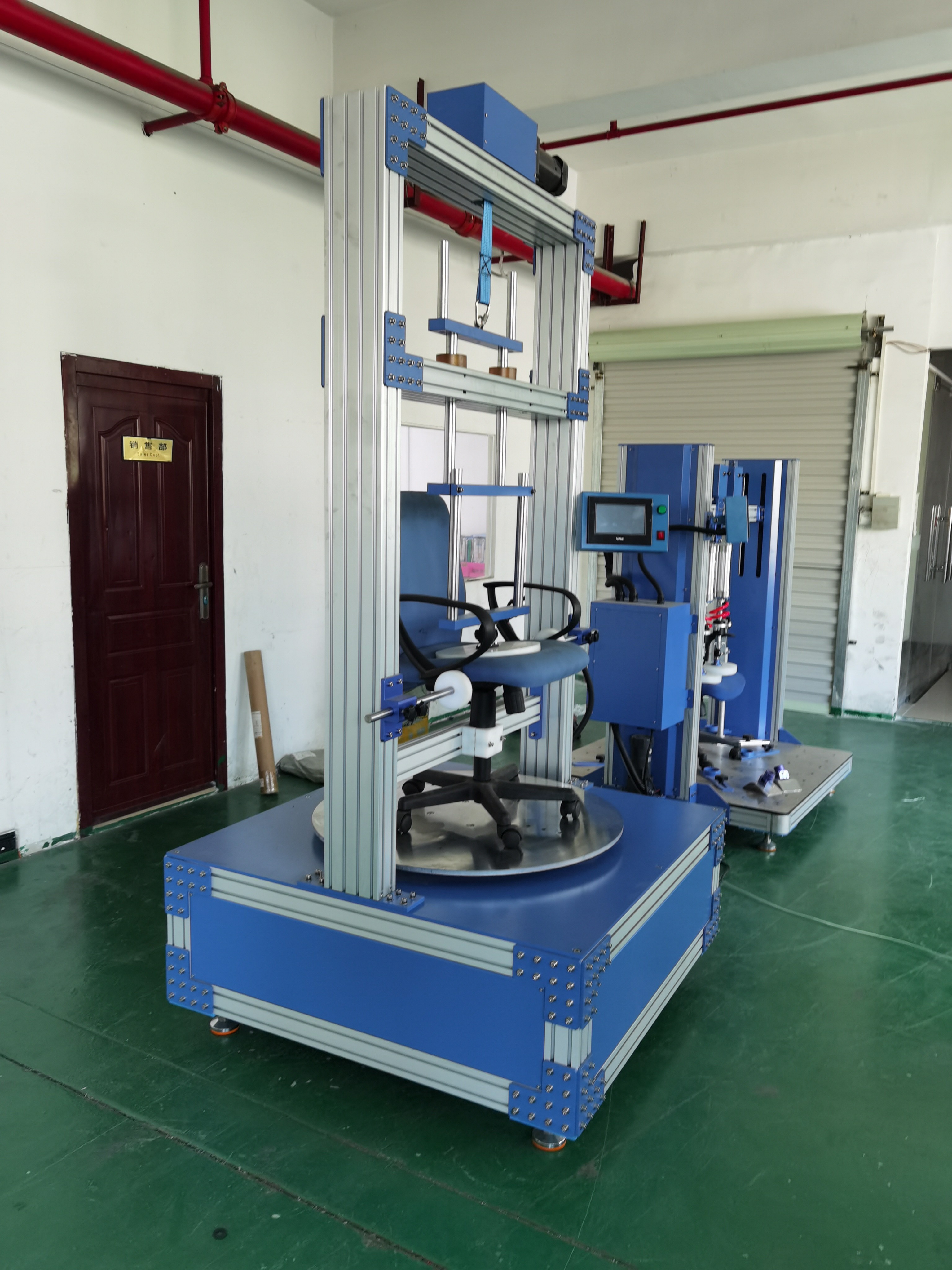

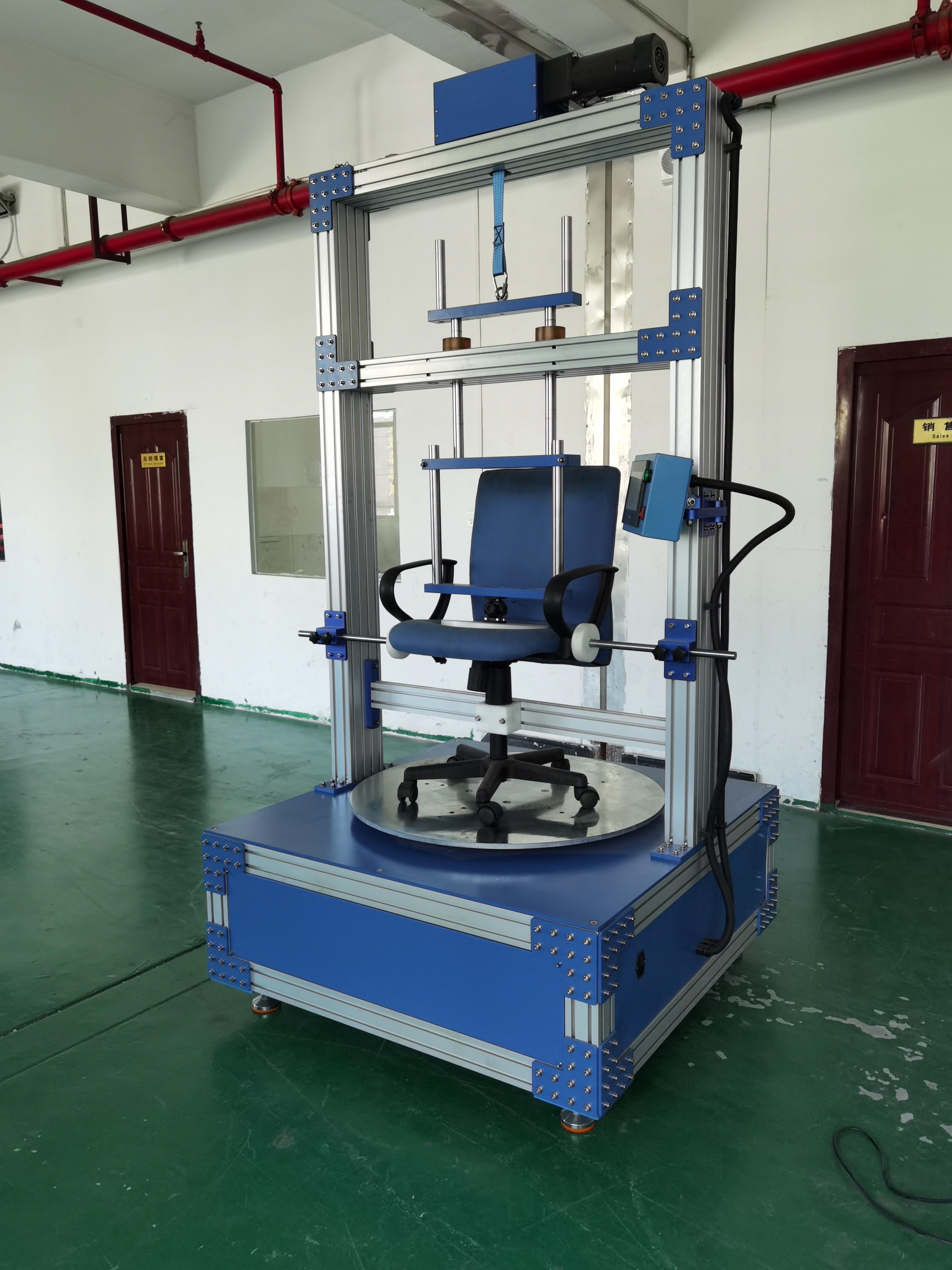

Beeld van de test:
