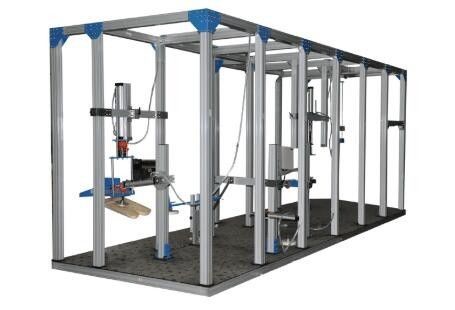

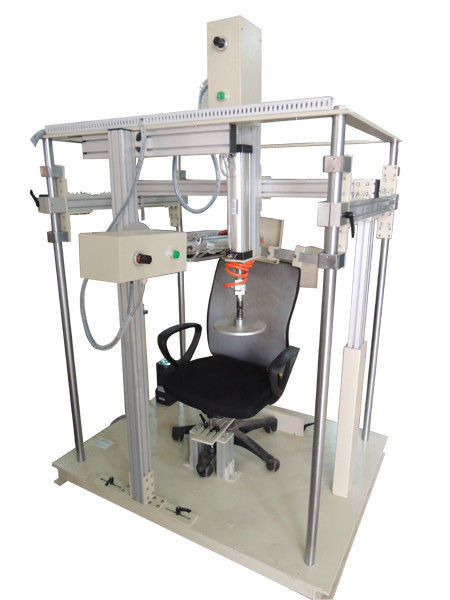

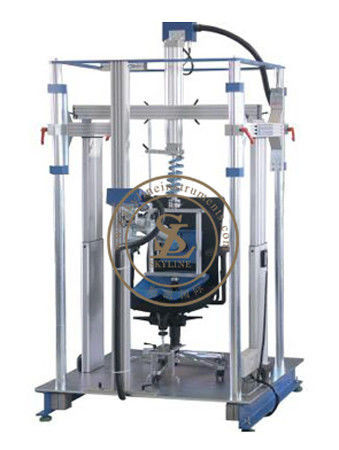

BIFMA 5.1 Meubelproefapparatuur Rugleuning Duurzaamheidstoetsmachine

BIFMA 5.1 Meubelproefapparatuur Rugleuning Duurzaamheidstoetsmachine

Deze machine dient het vermogen van de stoelen te beoordelen om te weerstaan aan vermoeidheid en slijtage veroorzaakt door achteruitgaande kracht op de rugleuning van de stoel.

Technische parameters

i.statische/duurzaamheidstest van de stoel en rugleuning,

ii.statische test van de voorrand van de stoel

iii.armsteun naar boven en naar beneden statische test,

iv.arm zijdelingse statische test

v.voorwaartse/zijwaartse statische test met benen

vi.inslagtoets tegen de rug

vii.inslagtoets van de stoel

1. Grotere raammachine: 2700 × 1990 × 2300 mm, geëxtrudeerd aluminium

2- Bekalankuasa: enkelfase, AC220V

3Dit is het volgende:

I. Statische toets van stoel en rug / duurzaamheid en statische toets van de voorrand van de stoel

a. pneumatische cilinder met een capaciteit van een belastingcel van 1000 N (horizontaal) en 2000 N (verticaal)

1 horizontale cilinder en 1 verticale cilinder

c. Mechanisme - eerst wordt een bepaalde verticale belasting op de stoel aangebracht en de belasting wordt gehandhaafd wanneer de horizontale belasting wordt aangebracht. De kracht wordt gedurende 10 ± 2 s of 2 ± 1 s (instelbaar) gehandhaafd.Dit is een cyclus.

d. Verstelbare belastingrichting (90° ten opzichte van de rugleuning van de stoel)

e. Verstelbare hoogte

f. laadplatform - aan de cilinder bevestigd en vrij kan draaien

- laadoppervlak van de stoel - bevestigd aan de verticale cilinder (verwijzing naar bijlage)

- Achterladingsplaat - aan de horizontale cilinder bevestigd (verwijzing naar bijlage)

g. Elektronisch vooraf bepaalde teller (EPC) - 6 cijfers tellende teller om de cilinder tot 200.000 cycli te strekken

compressielucht: ±6 kg/m2

i. PLC-programmering en beveiligingscode beschikbaar

j. enkelfasige wisselstroom 220 V

k. Snelheid: verstelbaar (10-20 cycli/min)

II. Statische test met armsteun naar boven en naar beneden

a. bestaat uit twee cilinders. Beide cilinders kunnen worden ingesteld op:

- Verticale positie met verstelbare horizontale afstand ((tot 1 m) - om een verticale kracht ((tot 900 N) naar beneden op de armleuning uit te oefenen en de stoel van het platform te tillen.

b. De hoogte is verstelbaar tot 1 m.

c. aan de cilinder bevestigd laadpad: verwijderbaar, 100 mm in diameter, 50 mm dik, ronde randen met een straal van 12 mm en vlak oppervlak.

d. 3 werkwijze:

- Modus 1: alleen 1e cilinder bedienen (voor stoelen met eenzijdige armsteun)

- Modus 2: alleen 2e cilinder bedienen (voor stoel met eenzijdige armsteun)

- Modus 3: beide cilinders tegelijkertijd bediend

e. Vereiste cyclus: 10 keer

f. De kracht moet gedurende 10 ± 2 s worden gehandhaafd.

III. Zijdelingse statische belastingtest van de armsteun

a. Bestaat uit een horizontale cilinder met 2 laadpalen (100 mm diameter) die in tegengestelde richting zijn bevestigd (zie bijlage).

b. De cilinder is op een verticale paal bevestigd en kan in hoogte worden verstelbaar (500-1000 mm)

c. De cilinder en het laadpad kunnen tussen twee armsteunen (min. afstand 400 mm) worden geplaatst, zodat de zijdelingse kracht (max.900N) tegelijkertijd via het laadpad op de armsteun kan worden uitgeoefend.

g. Vereiste cyclus: 10 keer

h. De kracht moet gedurende 10 ± 2 s worden gehandhaafd.

IV. Statische tester met benen naar voren/zijdelings

a. Bestaat uit 1 cilinder die in de horizontale en verticale positie kan worden ingesteld.

b. Belastingscel: capaciteit 1000 N

c. De hoogte is tot 1 m verstelbaar

d. aan de cilinder bevestigd laadplatform: 100 mm diameter, 50 mm dikte, 12 mm straal afgeronde randen en vlak oppervlak.

e. Krachtaanbrenging: 10 keer,gehandhaafd gedurende 10 ± 2 s.

V. Stootmeter voor rug/arm

a. slaghamer

- Hangende en draaiende pendelhamer voor vrije val

- Hoogteverstelbaar (300-1000 mm)

- constructie - referentie bijlage

b. Hoogte meetschaal

- op de vloer staan & mobiel

- Afstand: 1,5 m.

c. rubberen mat

- Grootte: 1,5 × 1,5 × 0,002 m

- Hardheid: (85±10) IRHD volgens ISO 7619-2:2010, getest door een geaccrediteerd laboratorium

VI. Stoelinslagmeter

a. pneumatische cilinder

- om de slagmachine vast te houden, los te laten en te tillen

- Hoogte: verstelbare hoogte tot 2 m van de vloer

- aan de slagstof bevestigd en de slagstof vrij op het testoppervlak kan laten vallen op een hoogte van maximaal 300 mm (instelbaar)

b. Schopper - referentie bevestiging

i. Statische/duurzaamheidstest van stoel en rugleuning, BS EN 1728:2012, paragrafen 6.4 en 6.17)

ii. statische test aan de voorrand van de stoel ((BS EN 1728:2012, punt 6.5)

iii.Statieke test met armsteun naar boven en naar beneden (BS EN 1728:2012, clausule 6.11 en 6.13)

iv.Statische test van de zijkant van de arm (BS EN 1728:2012, punt 6.10)

v.Vorentoe/zijdelings statische test met benen (BS EN 1728:2012, clausule 6.15 en 6.16)

vi.Test met terugslag (BS EN 1728:2012Artikel 6.25)

vii.Sit-inslagproef (BS EN 1728:2012Artikel 6.24)

a. dop 12 mm dik

b. Draagbare zijdelingse armtest - voor meerdere zitplaatsen

- een extra cilinder met een laadplatform met een diameter van 100 mm en een aparte laadplatform van 100 mm

- Beide laadplaatsen moeten in tegengestelde richting op de stalen staaf (lengte 2 m) worden bevestigd.

- De afstand tussen de 2 laadplaatsen is aanpasbaar langs de staaf.

- De kracht op de armsteun mag door de staaf niet worden belemmerd.

c. Mempunyai I/O-poort op het besturingspaneel voor het geïntegreerd systeem.

d. PLC programma kodbeserta beveiligingscode dibekalkan

Specificatie

Testnormen

• ANSI/BIFMA X5.1-2011 10 Tilt Mechanism Test - CyclCc
• ANSI/BIFMA X5.1-2011 15 Test van duurzaamheid van rugleuning - cyclisch - type I
• ANSI/BIFMA X5.1-2011 16 Test van de duurzaamheid van rugleuning - cyclisch - type II en type III
