IEC 60247 TESTOR VAN DIEELECTRISCHE VERLOSSEN EN RESISTIVITEITEN VAN ISOLATIELOIE

InleidingIsolatie-olie dielektrische verliezen en weerstand tester

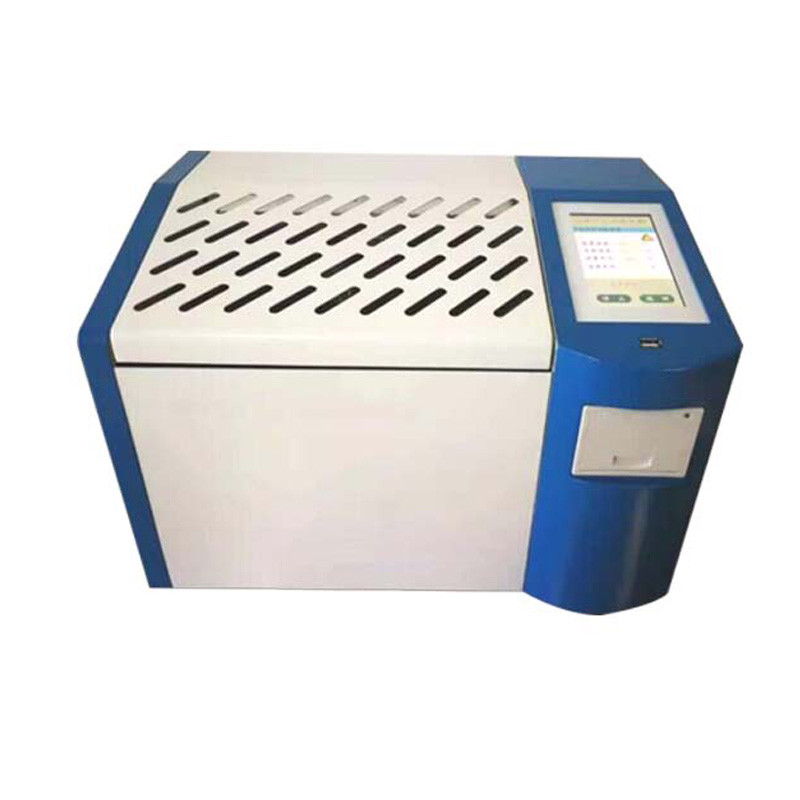

The automatic oil dielectric loss and volume resistivity tester conforms to GB/T5654 standard and is used to determine the dielectric loss factor and volume resistivity of insulating materials that are liquid at the test temperature.
Het wordt gebruikt voor de bepaling van de dielektrische verliesfactor en de volumeresistiviteit van isolerende materialen in vloeibare vorm bij testtemperatuur, met inbegrip van isolerende vloeistoffen zoals transformatoren,Kabels en andere elektrische apparatuur. kan op grote schaal worden gebruikt in
Elektriciteit, aardolie, chemische industrie, inspectie van grondstoffen en wetenschappelijk onderzoek en andere afdelingen.

Kenmerkend

1, met behulp van middelfrequente inductieverwarming, kamertemperatuurverwarming om de temperatuur te regelen (90 °C)
En constante temperatuur automatische meting slechts 15 minuten
2, Meet het dielectrische verlies van olie en de volumeweerstand tegelijkertijd of kies een
3Neem een groot LCD-scherm, volg het Chinese menu.
prompt, voer het commando in, het instrument kan automatisch werken
4, met communicatiefunctie, kan computer configureren voor real-time monitoring.
Dynamische waarneming van de waarde van het dielektrische oliverlies bij olie-temperatuurveranderingen en afgebeeld als grafiek
5, Automatische weergave van meetresultaten en gegevens afdrukken en opslaan
6, met overspanning, overstroom, kortsluiting en hoge spanning
geeft, heeft ook de alarm prompt functie

Technische parameters

Volumetrische weerstandsmetingsspanning: DC500V±10%
- Volumeweerstandsbereik: 2,5 × 10 6 × 2 × 10 13Ω.m
- nauwkeurigheid: hoger dan ± 10%
- Weerstandsmetingsbereik: 2M2TΩ
- Bereik van meting van de dissipatie: 0,00001 ‰ 1
- Resolutie van de waarde van het dielektrische verlies: 0.00001
- Capaciteitsmetingsbereik: 10,0 pF 200,0 pF
- Resolutie van de capaciteitswaarde: 0,01 pF
- Leeg bekertje capaciteit: 60±5 pF
- Meting nauwkeurigheid van de dissipatiewaarde: ± (1% van de waarde + 0,02%)
- Capaciteitswaarde metingsnauwkeurigheid: ± (1% van de waarde + 1 pF)
- Werkvermogen: AC220V±10%, 50 Hz
- Temperatuurbereik voor meting en controle: kamertemperatuur ~ 119,9 °C
- Temperatuurstabiliteit van meet- en regelingssystemen: ± 0.5
- Relatieve luchtvochtigheid: ≤ 85%
- Spanning van de dissipatie: 1,5 kV, 2,0 kV, 2,5 kV (conventioneel)
(2,0 kV) (positieve aansluiting) - Omgevingstemperatuur: -5°C-50°C
- Afmetingen: 480 mm × 400 mm × 420 mm
- Gewicht: 25,7 kg
