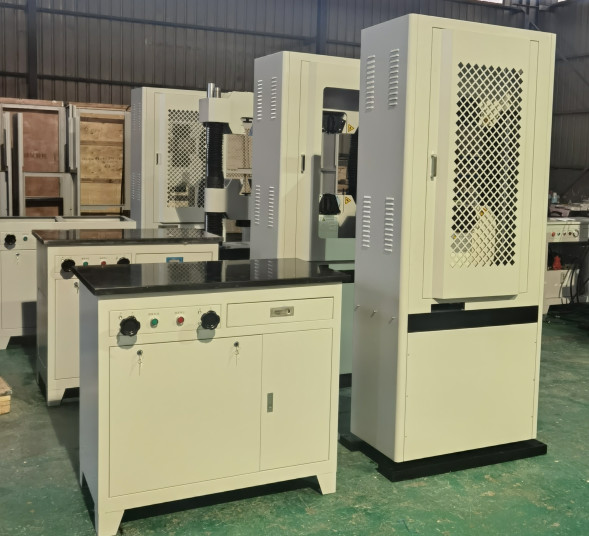

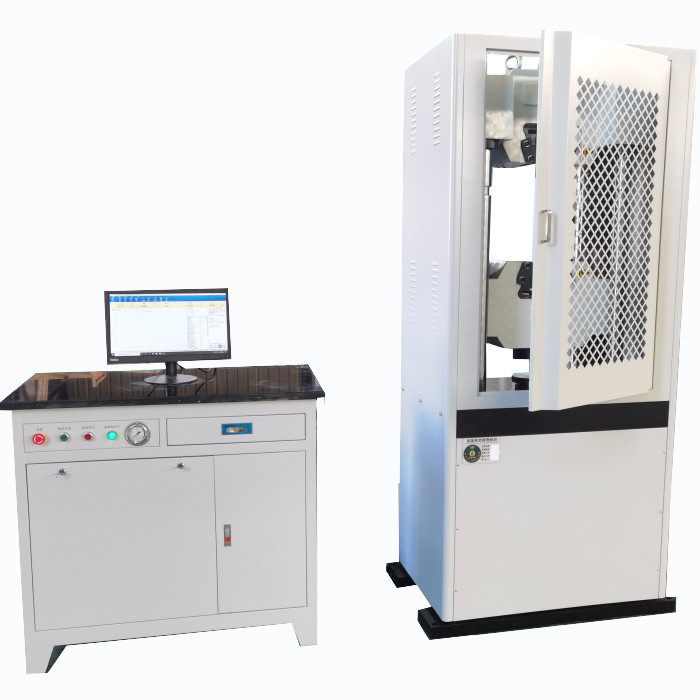

1000KN Hydraulische universele trekproefmachine

Beschrijving

Dit product is de ideale hoogwaardige testapparatuur voor wetenschappelijke onderzoeksinstellingen, universiteiten en hogescholen, metallurgie, machines,ketelschepen en lucht- en ruimtevaartbedrijven en -instellingen. De serie modellen gebruiken hydraulische belasting, eenvoudig te bedienen, stabiele prestaties, veilig en betrouwbaar. De testoperatie en gegevensverwerking zijn in overeenstemming met GB / T228.1-2010 "Testmethoden voor trekvermogen bij kamertemperatuur voor metalen materialen", en kan worden gebruikt voor experimenten volgens GB, ASTM, DIN, ISO, JIS, BS en andere normen.

Mechanische processtructuur

1Het hoofdbeeld van de testmachine heeft de cilinder-down structuur, de trekruimte bevindt zich boven het hoofdbeeld, compressie, buiging,de scheer- en andere testruimte is onder het hoofdbeeld tussen het middenlicht en de tafel, door de beweging van de middelste balk om de testruimte, de tafel en de cilinder aan te passen met behulp van hard contact, medium druk balans zuiger, de zuiger is altijd in het midden van de cilinder,vermindering van de wrijving tussen de cilinder en de zuigerHet traditionele proces van sferisch contact tussen tafel en zuiger, theoretisch georiënteerd, overwinnen.Zo wordt de stabiliteit van de mechanische eigenschappen van het product gewaarborgd.

2De structurele onderdelen van de hoofdmachine zijn gemaakt van gietijzeren delen na warmtebehandeling en precisiebewerking.en de kolommen en transmissieonderdelen zijn gemaakt van hoogwaardig legeringsstaal, die strikt zijn geïnspecteerd en fijn zijn samengesteld, zodat de hele machine niet alleen sterk is in algemene stijfheid, maar ook goed in stabiliteit.De hoofd- en de hulp-oliecilinders worden afgesloten door een oliefilm zonder gaten, geen olielekt en de middelste oliecilinder wordt bij de kaken gebruikt voor rechtstreeks drukklemmen,die de tekortkomingen van gemakkelijk glijden en gemakkelijk vervormen van de palletliner-clamping block set structuur overwint, en het laden en lossen is zeer handig en duurzaam.

Beheers- en meetsysteem

1.de machine gebruikt een volledig digitaal besturingssysteem met gesloten lus voor de besturing en meting, en via de computer voor het dynamisch weergeven van het testproces en de testcurve, en voor de gegevensverwerking,na de test kan worden vergroot via de grafische verwerkingsmodule voor dataheranalyse en -bewerking, om te voldoen aan de bepalingen van vele landen over de trekproef van metaal van de verschillende standaardproeven, maar ook in overeenstemming met de industriële normen om de trek-, compressie-, buig-,andere soorten van verschillende materialen of producten, Compressie, buiging, scheer en andere soorten tests, besturingssysteem met krachtregeling, vervormingsregeling, verplaatsingsregeling drie besturingsmodi, in het testproces,de drie besturingsmodi kunnen soepel worden omgeschakeld volgens het ingestelde programma.

2.de software kan automatisch ReH (bovenste uitlaatsterkte), ReL (laagere uitlaatsterkte), Rp0,2 (specificeerde niet-proportionele uitbreidingssterkte), Rt0,5 (specificeerde totale uitbreidingssterkte) verkrijgen,Rm (tanningssterkte), E (modulus van elastisiteit) en meer dan 20 vereiste testgegevens. Het kan ook dezelfde krachtbelasting, dezelfde vervorming, dezelfde verplaatsing en andere testvereisten bereiken;

3.Precieze en perfecte gegevensanalysefunctie, waarbij mens-computer interactie wordt gebruikt om de test te analyseren en te berekenen

De mechanische prestatie-index van het materiaal kan ook handmatig worden ingegrepen in het analyseproces om de nauwkeurigheid van de analyse te verbeteren;

4De testgegevens worden beheerd door een database en alle testgegevens en curves worden automatisch opgeslagen.

5.de speciale gesloten-loop controle van verplaatsing, vervorming, kracht en snelheid te realiseren, en tijdens de test flexibel

de testsnelheid en testcurve wijzigen om het testprogramma flexibeler en sneller te maken;

6.meerlaagse bescherming: met software en hardware twee-niveaus bescherming functie, kan de overbelasting van de testmachine te realiseren

Overstromings-, overspannings-, onderspannings-, snelheids-, grens- en andere veiligheidsbeschermingsmethoden;

7.test software gereserveerd voor een aantal open programma-interfaces, de gebruiker kan zijn eigen aangepaste speciale testmethoden schrijven, de standaardimplementatie van GB, ISO en andere testnormen;gereserveerd voor open data-interface-transmissie-netwerkpoort, gemakkelijk voor de gebruiker om de netwerkgegevens later te uploaden, evenals software-upgrades.

Technische parameter
