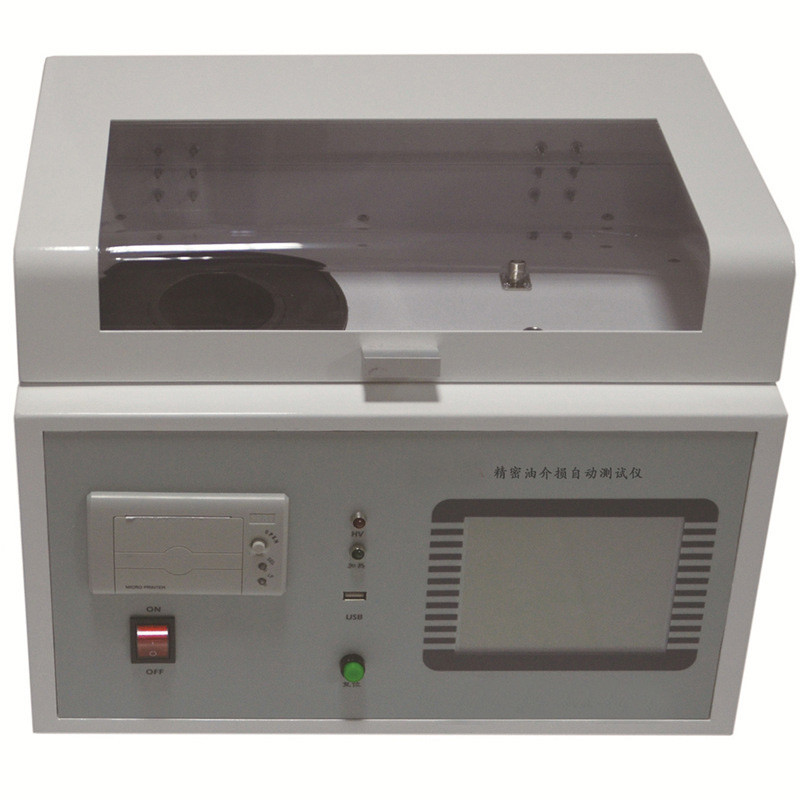

IEC 60247 TESTOR VAN DIEELECTRISCHE VERLOSSEN EN RESISTIVITEITEN VAN ISOLATIELOIE

InleidingIsolatie-olie dielektrische verliezen en weerstand tester

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsHet voldoet volledig aan GB/T 5654-2007 nationale norm en DL/T421 stroom norm.
DL/T421 stroomstandaard; de interne integratie van dielektrische verlies-oliebeker, temperatuurcontroller, temperatuursensor, dielektrische verlies-testbrug, wisselstroomtoevoer, standaardcondensator,hoge weerstandstester, enz.
Het verwarmingsdeel gebruikt de meest geavanceerde hoogfrequente inductieverwarmingsmethode.
Het verwarmingsdeel gebruikt de meest geavanceerde methode voor hoogfrequente inductieverwarming, die de voordelen heeft van een niet-contact tussen oliebeker en verwarmingslichaam, uniforme verwarming,snelle snelheid en handige bediening.
Gemakkelijk en andere voordelen. stroomtoevoer AC-test neemt AC-DC-AC-conversie methode, effectief het vermijden van de schommeling van het nut spanning en frequentie op de dielektrische
Zelfs als de generator elektriciteit genereert, kan het instrument ook correct werken.
een met gas gevulde driepolige condensator, waarvan het dielectriciteitsverlies en de capaciteit niet worden beïnvloed door de omgevingstemperatuur en de luchtvochtigheid,de nauwkeurigheid van het instrument na een langdurig gebruik te waarborgen.
Dit zorgt ervoor dat de nauwkeurigheid van het instrument na lang gebruik constant blijft.
Het instrument is uitgerust met een groot scherm (320 × 240) met touchscreen-display, en de interne digitale technologie, alle intelligente automatische meting en meerdere meetmodi.
(320 × 240) touchscreen, volledig Chinees menu, elke stap heeft een Chinese prompt, testresultaten kunnen worden afgedrukt.
De gebruiker heeft geen professionele opleiding nodig om het vakkundig te kunnen gebruiken.

Kenmerkend

(1) De oliebeker heeft de structuur van drie elektroden conform de nationale norm GB/T5654-20077/IEC 60247, met een tussenpoolscheiding van 2 mm.die de invloed van drijvende capaciteit en diarreelekkage op de testresultaten van dielektrische verliezen kan elimineren.
(2) Het apparaat gebruikt een algoritme voor middelfrequente inductieverwarming en PID-temperatuurregeling.uniforme verwarming, snelle snelheid en gemakkelijke bediening, zodat de temperatuur strikt wordt gecontroleerd binnen het vooraf ingestelde temperatuurfoutbereik.
(3) De interne standaardcondensator is een SF6-gasgevulde drieelektrodecondensator, waarvan het dielectrische verlies en de capaciteit niet worden beïnvloed door de omgevingstemperatuur en de luchtvochtigheid.zodat de nauwkeurigheid van het instrument na lang gebruik nog steeds gegarandeerd is.
(4) De stroomtoevoer voor wisselstroomproeven gebruikt de AC-DC-AC-omrekeningsmethode, waardoor de invloed van elektriciteitsspanning en frequentieverschuivingen op de nauwkeurigheid van dielektrische tests effectief wordt vermeden.zelfs als de generator elektriciteit opwekt, kan het instrument ook correct werken.
(5) Perfecte beschermingsfunctie: bij een kortsluiting van overspanning, overstroom en hoge spanning kan het instrument de hoge spanning snel afsluiten en een waarschuwingsbericht afzenden.Wanneer de temperatuursensor uitvalt of niet is aangesloten, wordt een waarschuwingsbericht uitgezonden.
Als de temperatuur 120 graden overschrijdt, wordt het relais losgelaten en stopt de verwarming.
(6) Gemakkelijk instellen van de testparameters.
500 ~ 2200V, gelijkstroomspanningsbereik van 300 ~ 500V.
(7) Het gebruik van een groot LCD-scherm, met achtergrondverlichting, helder beeldscherm.het instrument kan de test automatisch uitvoeren- En automatisch opslaan en afdrukken testresultaten.
(8) Realtime klok, testdatum en tijd kunnen worden opgeslagen, weergegeven en afgedrukt met de testresultaten.
(9) Kalibratiefunctie voor lege elektrodebekers.Meten van de elektrische capaciteit en dielectrische verliesfactor van de lege elektrodebeker om de reinigings- en montageconditie van de lege elektrodebeker te beoordelenDe kalibratiegegevens worden automatisch opgeslagen om een nauwkeurige berekening van de relatieve capaciteit en de gelijkstroomweerstand te vergemakkelijken.

Technische parameters

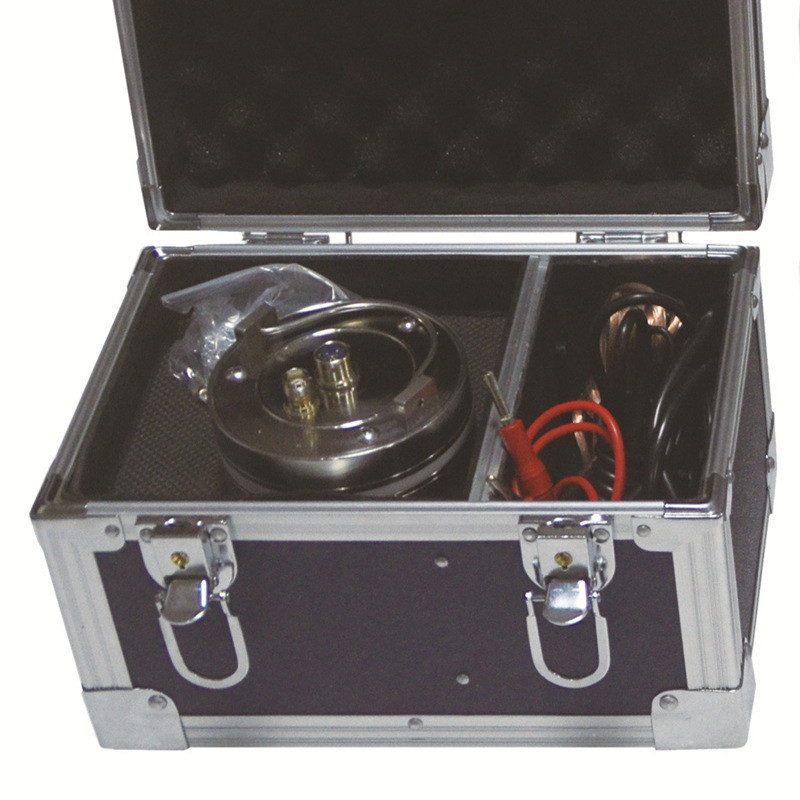

he belangrijkste technische parameters van de oliebeker

(1) Afstand tussen hoge en lage druk 2 mm
(2) Elektrisch vermogen van lege bekers 60±2PF
(3) De maximale testspanning industriële frequentie 2000V
(4) Dielectrische verliezen in lege bekers tgδ < 1×10-4
(5) Vloeistofcapaciteit ongeveer 40 ml
(6) Elektrode materiaal roestvrij staal
(7) Volume 70 mm ((D) × 120 mm ((H)
