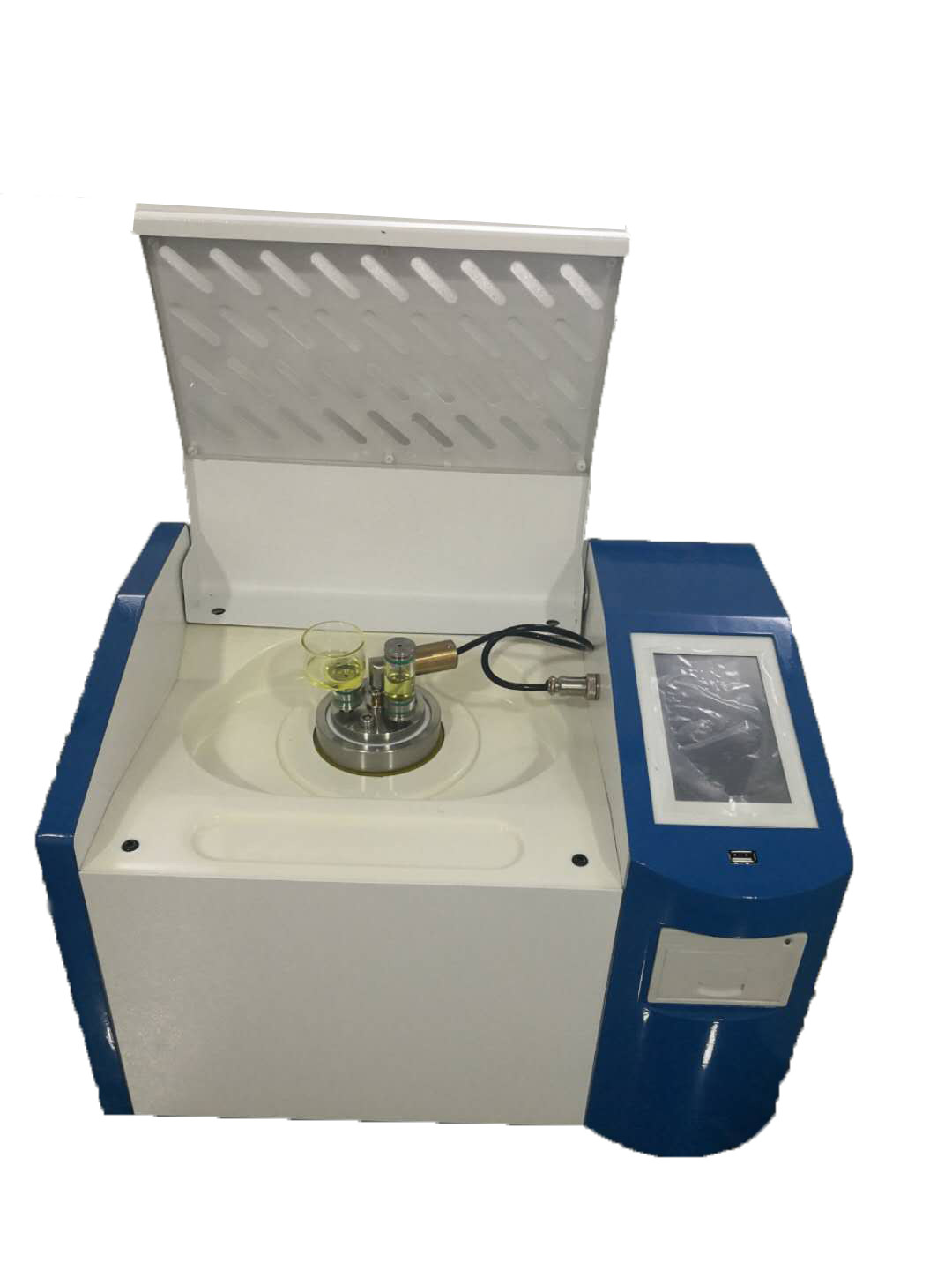

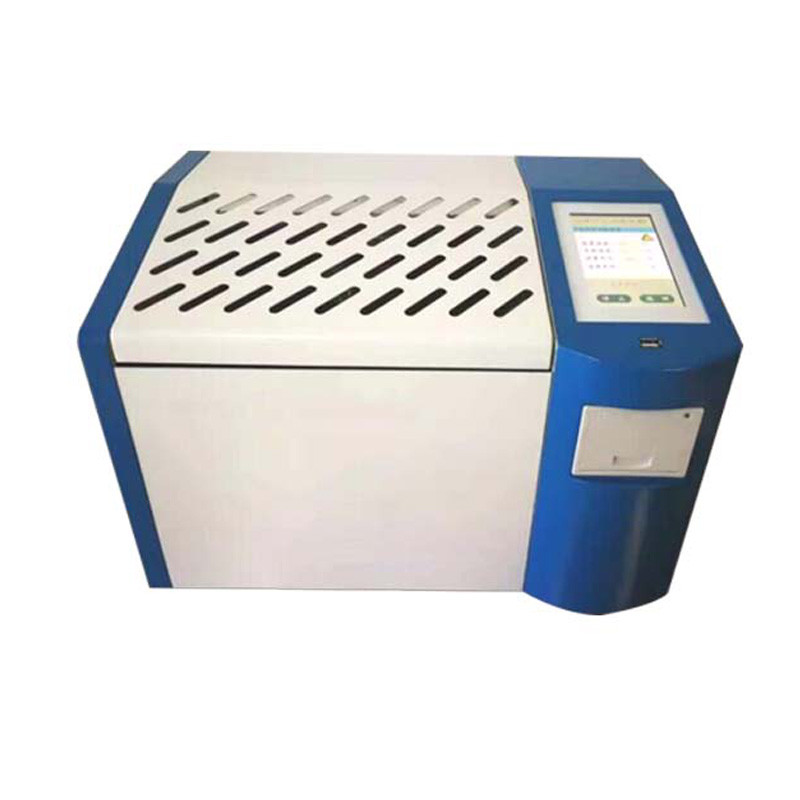

IEC 60247 TESTOR VAN DIEELECTRISCHE VERLOSSEN EN RESISTIVITEITEN VAN ISOLATIELOIE

InleidingIsolatie-olie dielektrische verliezen en weerstand tester

De test voor dielectrische verliezen en weerstand van isolatieolie is ontworpen en vervaardigd volgens GB/T5654-2007/IEC 60247 "Meeting of Relative Capacitance,Dielectrische verliezenfactor en gelijkstroomweerstand van vloeibare isolatiematerialen"Gebruikt voor de meting van dielectrische verliesfactor en gelijkstroomweerstand van isolatieolie en andere vloeibare isolatie media.Interne integratie van de belangrijkste onderdelen zoals dielektrische oliekop met verlies, temperatuurcontroller, temperatuursensor, testbrug voor dielectrische verliezen, AC-testvoeding, standaardcondensator, hoge weerstandsmeter, gelijkstroomhogspanningsource, enz.Het instrument maakt gebruik van alle digitale technologie, volledig intelligente automatische meting, uitgerust met kleuren groot LCD-scherm, volledig Chinees menu, elke stap heeft Chinese oproepen, testresultaten kunnen automatisch worden opgeslagen en afgedrukt,de exploitant heeft geen professionele opleiding nodig en kan er goed in zijn.

Kenmerkend

(1) De oliebeker heeft de structuur van drie elektroden conform de nationale norm GB/T5654-20077/IEC 60247, met een tussenpoolscheiding van 2 mm.die de invloed van drijvende capaciteit en diarreelekkage op de testresultaten van dielektrische verliezen kan elimineren.
(2) Het apparaat gebruikt een algoritme voor middelfrequente inductieverwarming en PID-temperatuurregeling.uniforme verwarming, snelle snelheid en gemakkelijke bediening, zodat de temperatuur strikt wordt gecontroleerd binnen het vooraf ingestelde temperatuurfoutbereik.
(3) De interne standaardcondensator is een SF6-gasgevulde drieelektrodecondensator, waarvan het dielectrische verlies en de capaciteit niet worden beïnvloed door de omgevingstemperatuur en de luchtvochtigheid.zodat de nauwkeurigheid van het instrument na lang gebruik nog steeds gegarandeerd is.
(4) De stroomtoevoer voor wisselstroomproeven gebruikt de AC-DC-AC-omrekeningsmethode, waardoor de invloed van elektriciteitsspanning en frequentieverschuivingen op de nauwkeurigheid van dielektrische tests effectief wordt vermeden.zelfs als de generator elektriciteit opwekt, kan het instrument ook correct werken.
(5) Perfecte beschermingsfunctie: bij een kortsluiting van overspanning, overstroom en hoge spanning kan het instrument de hoge spanning snel afsluiten en een waarschuwingsbericht afzenden.Wanneer de temperatuursensor uitvalt of niet is aangesloten, wordt een waarschuwingsbericht uitgezonden.
Als de temperatuur 120 graden overschrijdt, wordt het relais losgelaten en stopt de verwarming.
(6) Gemakkelijk instellen van de testparameters.
500 ~ 2200V, gelijkstroomspanningsbereik van 300 ~ 500V.
(7) Het gebruik van een groot LCD-scherm, met achtergrondverlichting, helder beeldscherm.het instrument kan de test automatisch uitvoeren- En automatisch opslaan en afdrukken testresultaten.
(8) Realtime klok, testdatum en tijd kunnen worden opgeslagen, weergegeven en afgedrukt met de testresultaten.
(9) Kalibratiefunctie voor lege elektrodebekers.Meten van de elektrische capaciteit en dielectrische verliesfactor van de lege elektrodebeker om de reinigings- en montageconditie van de lege elektrodebeker te beoordelenDe kalibratiegegevens worden automatisch opgeslagen om een nauwkeurige berekening van de relatieve capaciteit en de gelijkstroomweerstand te vergemakkelijken.

Technische parameters
