ISO 5660 Kegelmetercalorimeter

Kegelcalorimeter.pdf
Inleiding van het instrument
De kegelcalorimeter is afgeleid van het zuurstofverbruik van een rechthoekig monster (100 mm × 10 mm) getest door dr. Vytenis Babrauskas bij een warmte-stralingswaarde van 100 kW/m2.
De kegelcalorimeter is gebaseerd op het principe van zuurstofverbruik bij materiaalverbranding. De warmte die vrijkomt per 1 kg zuurstof is ongeveer 13,1 MJ.ontstekingstijd, zuurstofverbruik, CO- en CO2-productie en de stroom van verbrandingsgassen.
De kegelcalorimeter voldoet strikt aan de grootte van het laboratorium en de automatische bedieningseenheid die door de testsoftware is ontworpen, is handig voor de gebruiker.Hij gebruikt een 17-inch touchscreen computer., die volledig voldoet aan de internationale normen.

Standaardconform
- ISO 5660 brandreactietoets, warmteafgifte, rook en massaverlies;
-ASTM E1354 Bepaling van warmte en zichtbare rookvrijstelling van materialen en producten met behulp van een zuurstofverbruikskalorimeter;
- BS 476 Pt.15 verbrandings- en bouwproef van bouwmaterialen, bepaling van de warmteafgifte van het product;

Technische parameters

Productkenmerken en toepassing

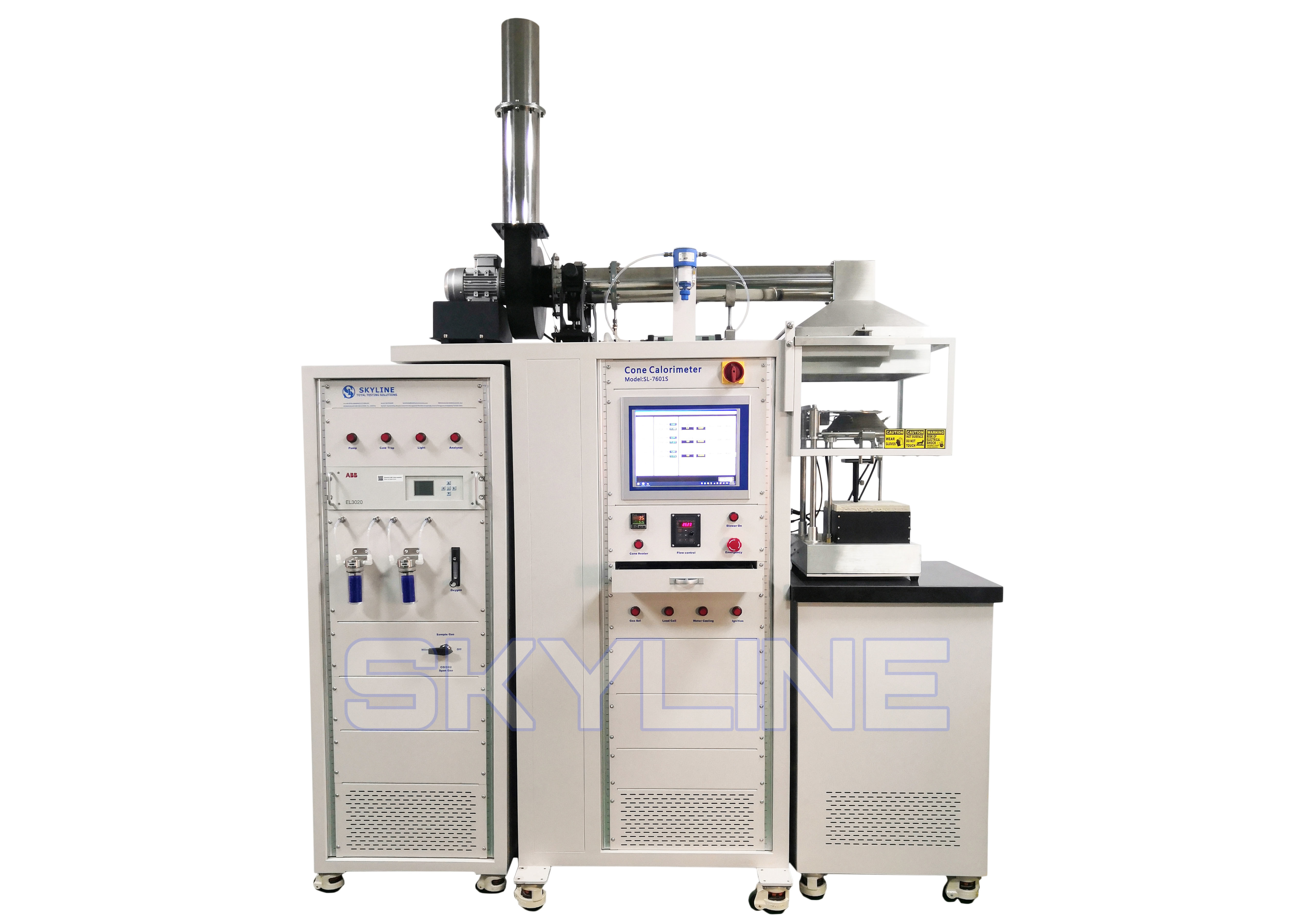

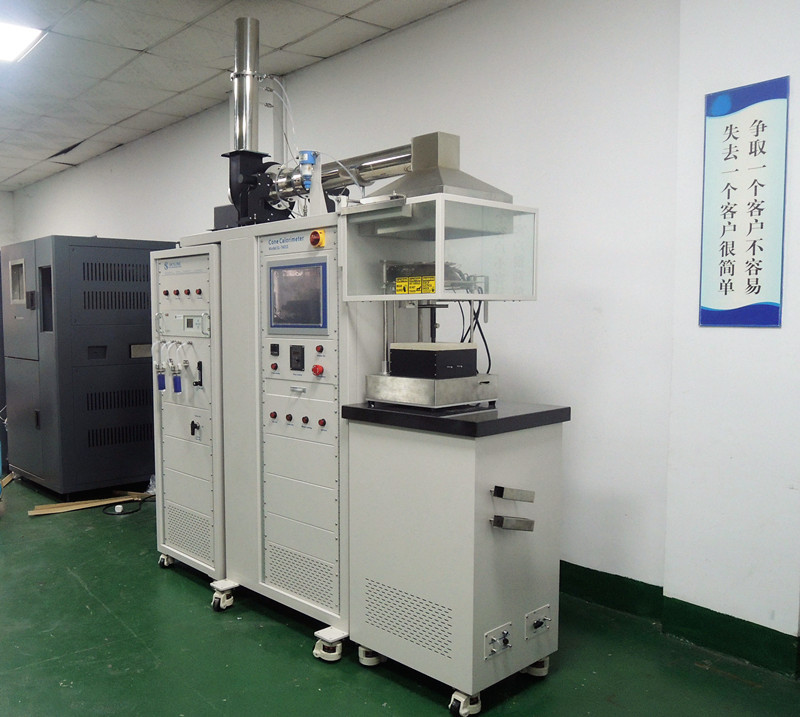

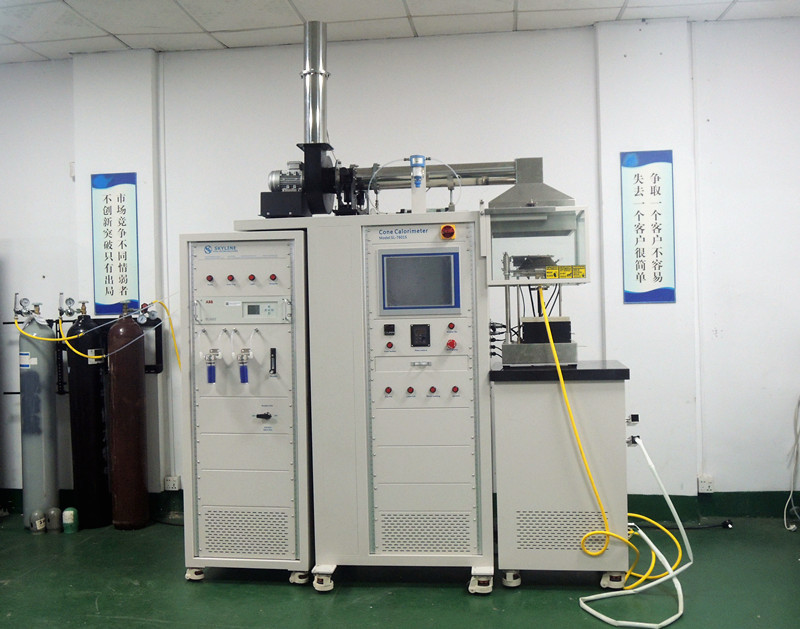

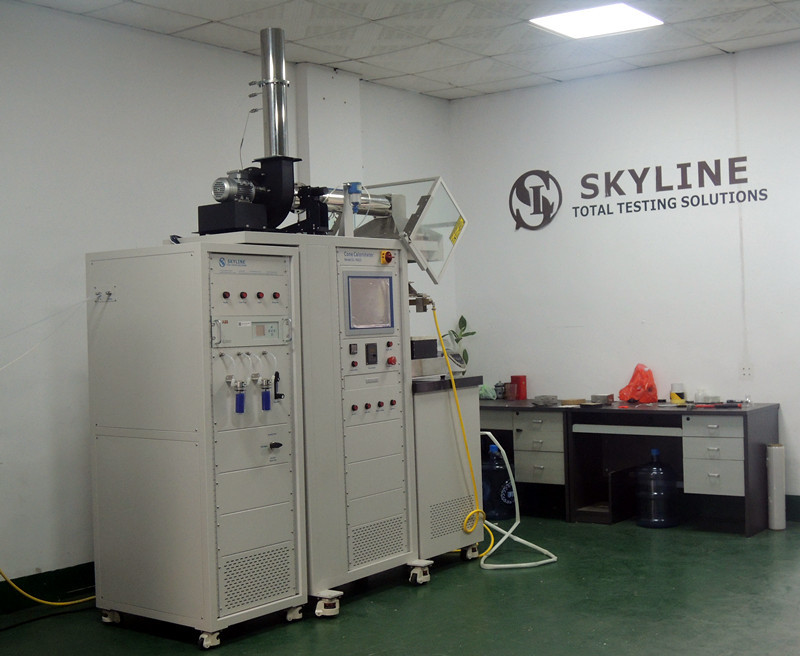

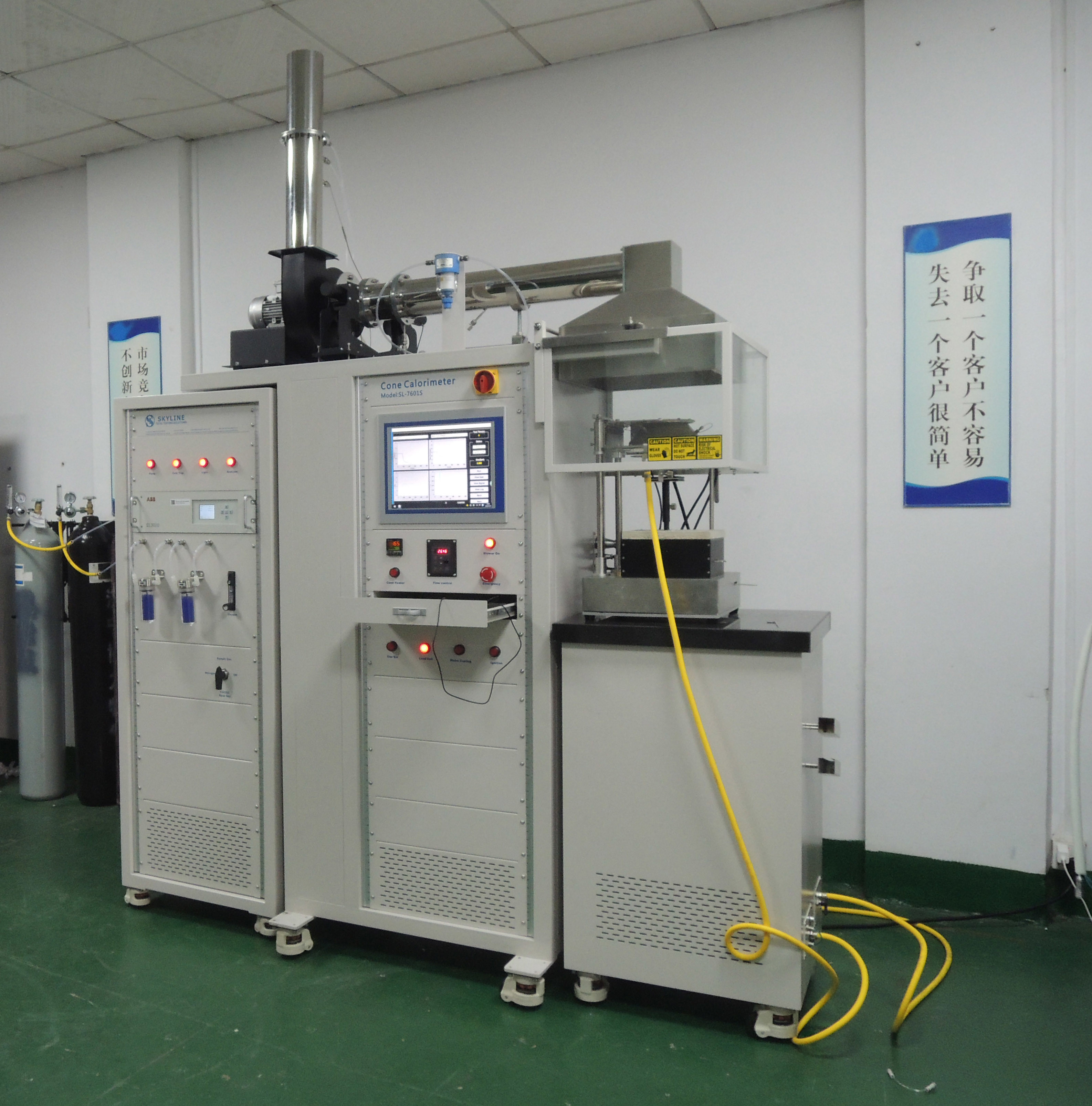

1.Cone Calorimeter met beweegbare analysekast, kan worden aangesloten op een groot testsysteem voor warmteafgifte zoals ISO 9705, EN 13823 enz., dat voldoet aan ISO 5660, ASTM E1354, BS 476 deel 15 enz.testnormen.
2.Integreerde testruimte en 19 inch analysekast, ingebouwde PC 15 inch touchscreen computer, voor de gehele besturing en automatische testen.

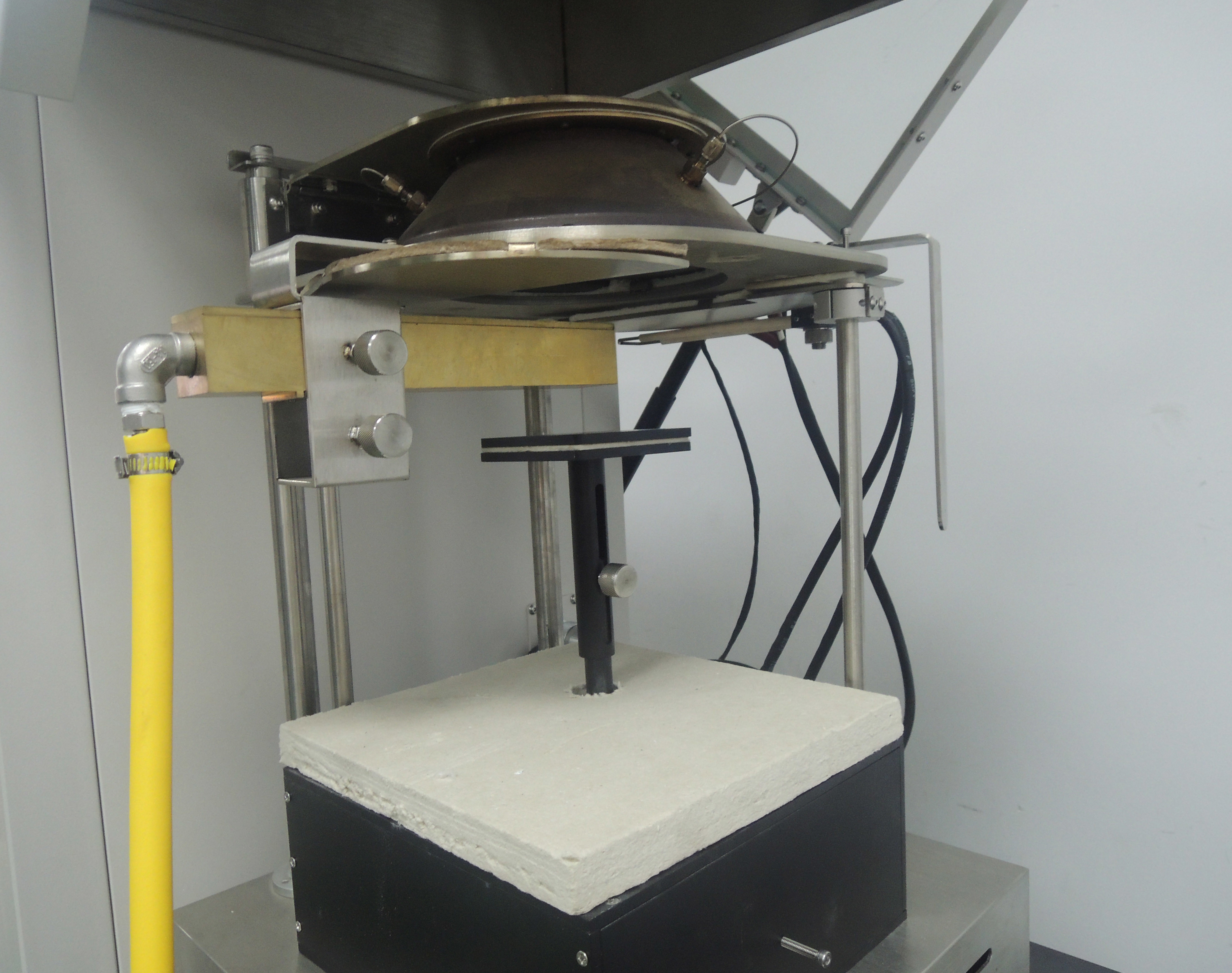

3.Konieke verwarmer met een nominale vermogen van 5000 W, een warmteafvoer van 0 ~ 100 kW/m2, met behulp van een PID-temperatuurcontroller, terwijl de stralingskegel horizontaal of verticaal kan zijn.
4.Bij blootstelling aan het centrale deel van het oppervlak van het monster in het bereik van 50 x 50 mm is de straling in het midden van de afwijking niet meer dan 2%.
5.Het gewicht van het monster varieert van 0 tot 3000 g; nauwkeurigheid: 0,1 g.
6.Auto Split Shutter automatisch geopend om straling naar het monster te verzenden.
7.ABB EL3020 Paramagnetische zuurstofanalysator, met behulp van de methode van paramagnetische verandering om de zuurstofconcentratie in het gas te meten.
8.Analyse van de rookdichtheid met behulp van een lasersysteem, dat bestaat uit een 0,5 mW He Ne-laser, de hoofddetector en de hulpdetector.

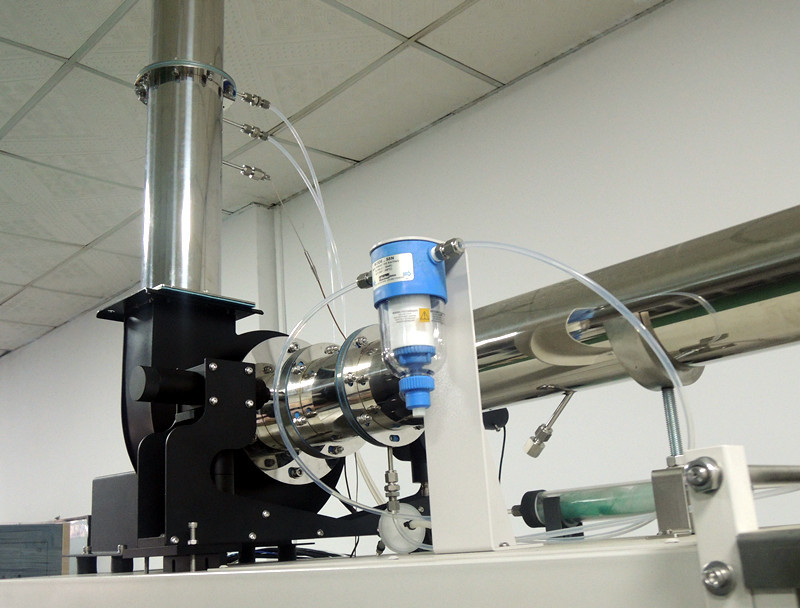

Het uitlaatsysteem bestaat uit de ventilator, de rookverzamelkap, de uitlaatpijp en de openingsplaatstroommeter, enzovoort.
9.Ringmonsters zijn geïnstalleerd vanaf de rookverzamelaar met een hoogte van 685 mm, met 12 gaten.
10.De uitlaatstroom dient te worden bepaald door het drukverschil aan beide zijden van de scherpe randopening 350 mm boven de ventilator, de binnendiameter van de scherpe randopening en de diameter van de scherpe randopening te meten.
De randopeningplaat is 57 mm + 1 mm.
11.ABB SCC-S Gas bemonstering systeem bestaat uit bemonsteringspomp, filter, koude val, afvalwaterontlading, waterfilters en CO2-filters;
Draagbaar waterkoelsysteem zonder waterwerken en sanitaire installaties bij gebruik van de warmtefluxmeter (voor ISO 5660).
12Om de respons van het gehele testsysteem te kalibreren, wordt een met een vierkant geopende messing kalibratiebrander gebruikt om de waarde van de C-coëfficiënt te meten.
13Het gegevensverzamelingssysteem kan de uitgang van de zuurstofanalysator, de orifice meter, het thermocouple en andere instrumenten registreren.
Toepassing: Geschikt voor het testen van de warmteafgifte van bouwmaterialen, spoor, kabel

Productgegevens van de kegelcalorimeter
De naam Cone Calorimeter is afgeleid van de kegelvormige verwarmer zoals gebruikt door Dr.Vytenis Babrauskas te inspecteren test monster (100mm x 100mm met flux tot 100kW/m2 voor de bench schaal zuurstof uitputting van zijn ontwikkelingDe test van de kegelcalorimeter is gebaseerd op de theorie dat de calorieën van de zuivere verbranding in verhouding staan tot de benodigde hoeveelheid zuurstof voor de verbranding en 13.1 MJ/kg wordt geproduceerd wanneer 1 kg zuurstof wordt verbruikt, en de warmteemissies, ontstekingstijden, zuurstofverbruik, CO- en CO2-opwekking en de doorstroming van ontstoken gassen uit testmaterialen worden gemeten.
Normen
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
Voor de toepassing van deze richtlijn geldt de volgende bepalingen:
GB:GB/T 16172:2007

Installatievereisten
Elektrisch: 230 volt Nominale 50 ampère
Omgevingstemperatuur: 10°C tot 35°C
Afmetingen: Apparaat: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Gasvoorziening: methaan, stikstof, perslucht

Bekijk de video van de Cone Calorimeter operatie als onderstaande link:
De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:

Ondernemingsprofiel.pdf

Hoe werkt een kegelcalorimeter?

De Cone is een vuurproefinstrument gebaseerd op het principe datde hoeveelheid warmte die vrijkomt uit een brandend monster is rechtstreeks gerelateerd aan de hoeveelheid zuurstof die tijdens de verbranding wordt verbruiktDe hoeveelheid warmte die een materiaal genereert is rechtstreeks afhankelijk van de ernst van een brand, zoals de brandgroei.
