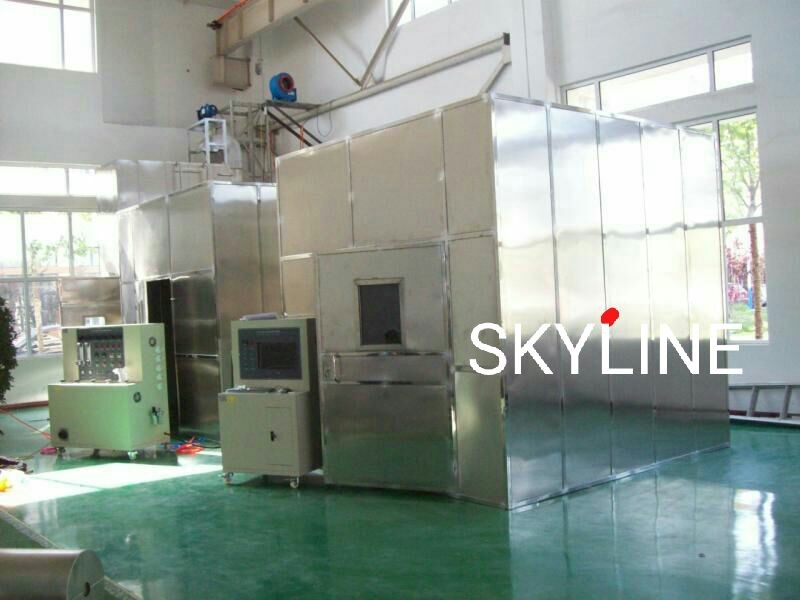

IEC 61034 Rookdichtheidstester voor draden en kabels met stalen verbrandingskamer

Beschrijving

Volgens IEC61034-1~2,de eerste delen van "testtoestel" en het tweede deel van "teststappen en -vereisten" voor de bepaling van de rookdichtheid van kabels of optische kabels onder specifieke omstandigheden;- De bepaling van de rookdichtheid is een belangrijk onderdeel van de beoordeling van de verbrandingskenmerken van kabels,die verband houdt met de evacuatie van het personeel en de bepaling van de nabijheid van de brandblusinstallatieDit instrument wordt hoofdzakelijk gebruikt om de rookconcentratie van kabels en optische kabels onder specifieke omstandigheden te bepalen en de rookdichtheid te verifiëren.Onder omstandigheden van vlamverbranding of vlamloze verbranding, wordt de doorlaatbaarheid gebruikt om verschillende kabels of kabels onder specifieke omstandigheden te vergelijken.

Kenmerken

Dit instrument heeft betrekking op drie aspecten van mechanische, optische en elektronische deskundigheid.stabiele prestaties en gemakkelijke bediening. Windows XP operationele interface, Lab View stijl en perfecte beveiligingsmechanisme.Tijdens de test van real-time display meetresultaten en dynamisch tekenen van een perfecte curve (door de display snelheid en tijd curve), kan de gegevens permanent worden opgeslagen, lezen en afdrukken output, kan direct het rapport afdrukken.

Metingssoftware: de belangrijkste gegevens van rook- en lichtdichtheid, specifieke optische dichtheid, rookcijfer, maximum rookcijfer en gemiddelde rookdichtheid kunnen op WINDOWS XP+VB6 worden getest.0 bedieningsinterfaceHet heeft ook de operationele interface van kalibratie, bewerking, testen, parameter aanpassing, enzovoort. Het programma maakt gebruik van computer automatische controle, verzameling, opname en afwikkeling van het resultaat.Zie figuur 1, figuur 2

Figuur 1: grafiek van de lichtdoorlatendheidscurve

Figuur 2: formulieren voor het rapporteren van testresultaten

Beginsel

Het lichtmetingssysteem voor de rookdichtheid van een kabel of optische kabel onder specifieke omstandigheden bestaat uit een lichtbron, een siliciumfotocel, een lichtbronontvanger en een computersysteem.Het licht dat door de lichtbron wordt gegenereerd gaat door de rookdichtheid Laboratorium van 3M * 3M * 3M, die een gelijkmatige straal met een diameter van 1,5 m + 0,1 m vormt op de muur tegenover de lichtbron.De in het midden van de straal geïnstalleerde fotoseel detecteert de intensiteit van de straal van de lichtbronWanneer de verbrandingskamer door verbranding van kabels veel rook produceert, de rook van foto-elektrische absorptie,De intensiteit van de lichtstraal van de siliciumfotocel wordt verzwakt door het computersysteem voor gegevensverwerking., kunnen we de relatieve berekenen tot de initiële 100% met lineaire respons lichtdoorlatendheid.

Het ontwerp van de verbrandingskamer, twee manieren voor klanten om te kiezen: de eerste gebruikt de bakstenen muur, ons bedrijf leveren het ontwerp schema,professionele ingenieurs sturen om de bouwplaats te begeleidenDe tweede is met geschikt materiaal bevestigd op de hoek ijzeren beugel en de gehele kubusverbrandingskamer.

Samenstelling van de apparatuur

Het hele instrument bestaat uit een gesloten testdoos, fotometermetersysteem, alcoholschijf, verbrandingssysteem, ontsteking, testdoos, kabelbeugel,instrument voor het meten van de temperatuur en software voor het testen van de rookdichtheidHet circuit is ontwikkeld door een enkele chip microcomputer met een hoge technologie inhoud en stabiele prestaties.Het wordt op grote schaal gebruikt door productie-installaties van de draad- en kabelindustrie en onderzoeks- en testeenhedenDe testbox is een testkubus met een volume van 27 m3.

Gedetailleerde technische parameters

5Andere parameters en introductie

a. De voordeur is voorzien van ramen en ondoorzichtige zichtpunten die de inspectieactiviteiten kunnen blokkeren.

b.De onderkant van de vierkant doos is voorzien van een automatische ontstekingsinrichting en de bovenkant is voorzien van de interne drukregulerende inrichting van de doos.

c. Lichtbron: gloeilamp van 12 V, lichtgolflengte van 400 tot 750 nm.

d.Acceptor: voor siliciumfotocellen wordt de doorstraling van 0% zonder licht doorgegeven en is de doorstraling 100% licht zonder occlusie.

e.Verbrandingssysteem: bestaat uit drukregulerend klep, filter, regulerende klepstroommeter en brander.

f.Brander: bestaat uit een ontsteking en een alcoholschijf en wordt in het midden van het monster geplaatst.

6. Hoofdconfiguratie
