Markeren:
De Kamer van de brandbaarheidstest
, Laboratoria voor het testen van ontvlambaarheid
Skyline: |
Verticaal Brandbaarheidsmeetapparaat |
Normen: |
Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast: |
Externe afmetingen: |
Externe afmetingen: 7,12 m hoog x 1,3 m breed x 2,5 m lang |
Het midden van het plafond strekt zich uit: |
1 ± 1 / 16 (25,4 ± 1,6 mm) |
he thermische geleidbaarheid (k) bij 21,1 °C voor de 0,38Btu (0,055 W / mk);: |
21.1 °C voor de 0,38Btu (0,055W / mk); |
Stalen buizen voor het inbrengen van de inbreng: |
1/2 inch |

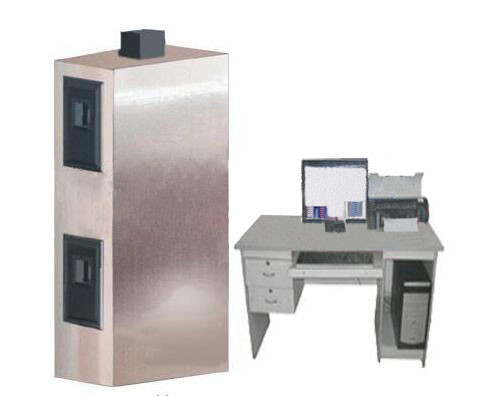

UL 1666 Verticaal in schachten geïnstalleerde kabel Brandproefmachine
Testnormen
UL1666,Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van het product beschouwd als onverenigbaar met het beginsel van gelijke behandeling.
UL1666>
Parameters
1U-type drukmeter: meting van de kamerdruk bij 0-12PA;
2. Hygrometer: meting van de temperatuur en de luchtvochtigheid in de kamer;
3. De structuur van de kamer: de totale structuur van de betonnen muur door de baksteen, de eerste laag is 1.22M, de tweede laag is 3.66M, de bovenkant is 2.24M. Buitenste afmetingen: 7.12M hoog x1.3 M breed x2.5 M lang;
4De wandstructuur heeft een dichtheid van 106 lb/ft3 (1698 kd/m3) beton, de warmtegeleiding (k) bij 21,1 °C voor de 0,38 Btu (0,055 W/mq);
5. De eerste en tweede laag door de 203 mm dikke gewone gewicht van de cement samenstelling.Dak is gemaakt van muur om zijn dichtheid te garanderen;
6Het meetgat van de tweede laag moet boven het verticale gat van het meetgat van de eerste laag (305 mm bij 610 mm) liggen, elk gat 203 mm achter de doos en 102 mm van de zijkant van de doos.
Ontstekingsinrichting
1Een 1/2 inch stalen pijp, een 1/2 inch pijl elleboog en een stalen ontstekingsdispergentie schijf zijn geïnstalleerd en een propaanstroommeter is geïnstalleerd op de plaats waar het gas wordt geïnjecteerd.
2Ventilator: installeer de uitlaatventilator en de anemometer aan de uitlaat van de testbox.
3Verbrandingsbron: het gas dat aan de ontsteking wordt geleverd, moet CP-propaan zijn en de warmte per kubieke voet 2500 Btu bedraagt.
4. Uitlaatventilator en vervoerpijp: de stalen vervoerpijp wordt in het midden van de bovenkant van de testbox geïnstalleerd.
6Temperatuur- en doorstromingstestinstrumenten: in de tweede tank worden acht speciale thermocouples met nikkelschede van het type 28 geplaatst, in de eerste tank één thermocouple,en een speciaal type 28 nikkel omhulsel thermo is geplaatst op de eerste verdiepingHet midden van het plafond strekt zich 1 ± 1 / 16 (25,4 ± 1,6 mm) loodrecht op het plafond uit en het thermocouple wordt getest voordat de temperatuur van de testkamer wordt bepaald.
7. De tweerichtingswindsnelheidssonde wordt geplaatst in het horizontale en verticale midden van de eerste slot,en de snelheidsmetersonde is aangesloten op een elektronische drukmeter om de verschildruk te verkrijgen.
8- Instrument voor het verkrijgen van gegevens: PLC en computer worden gebruikt.Het digitale gegevensverwervingssysteem verzamelt en registreert de luchtsnelheid bij het inlaatgat en de temperatuur van de thermocouple van het tweede laaggat om de 5 seconden en toont de curve.
