Draadvlamtestkamer voor elektrische kabels onder brandomstandigheden

Draadvlamtestkamer voor elektrische kabels onder brandomstandigheden

Normen

IEC 60331-21

Tests voor elektrische kabels onder brandomstandigheden - Integriteit van het circuit - Deel 21: Procedures en voorschriften - Kabels met een nominale spanning tot en met 0,6/1,0 kV

Specificatie

2. Ontwerpbeginsel van de testmachine voor het testen van de integriteit van kabels en kabelleidingen:

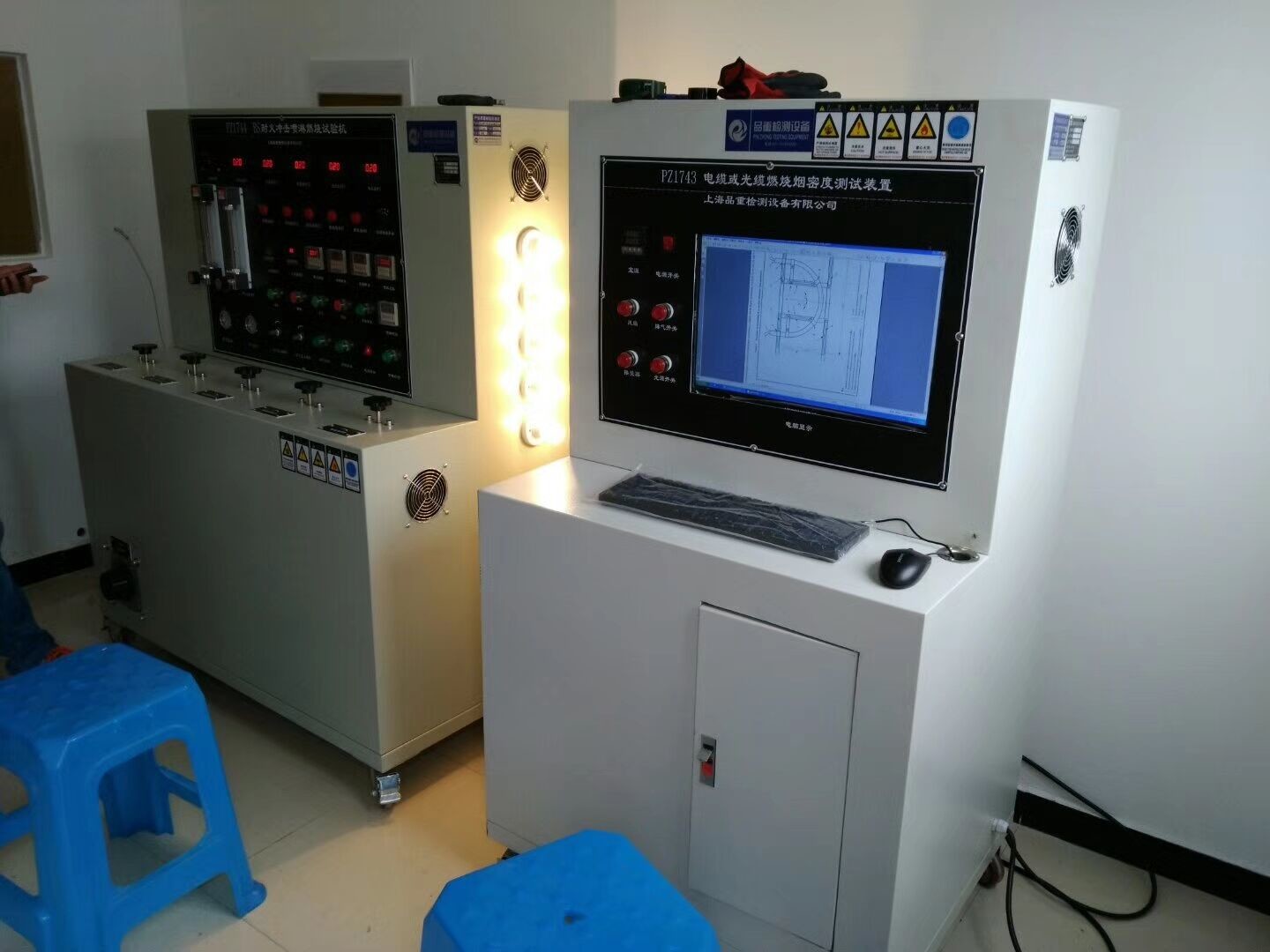

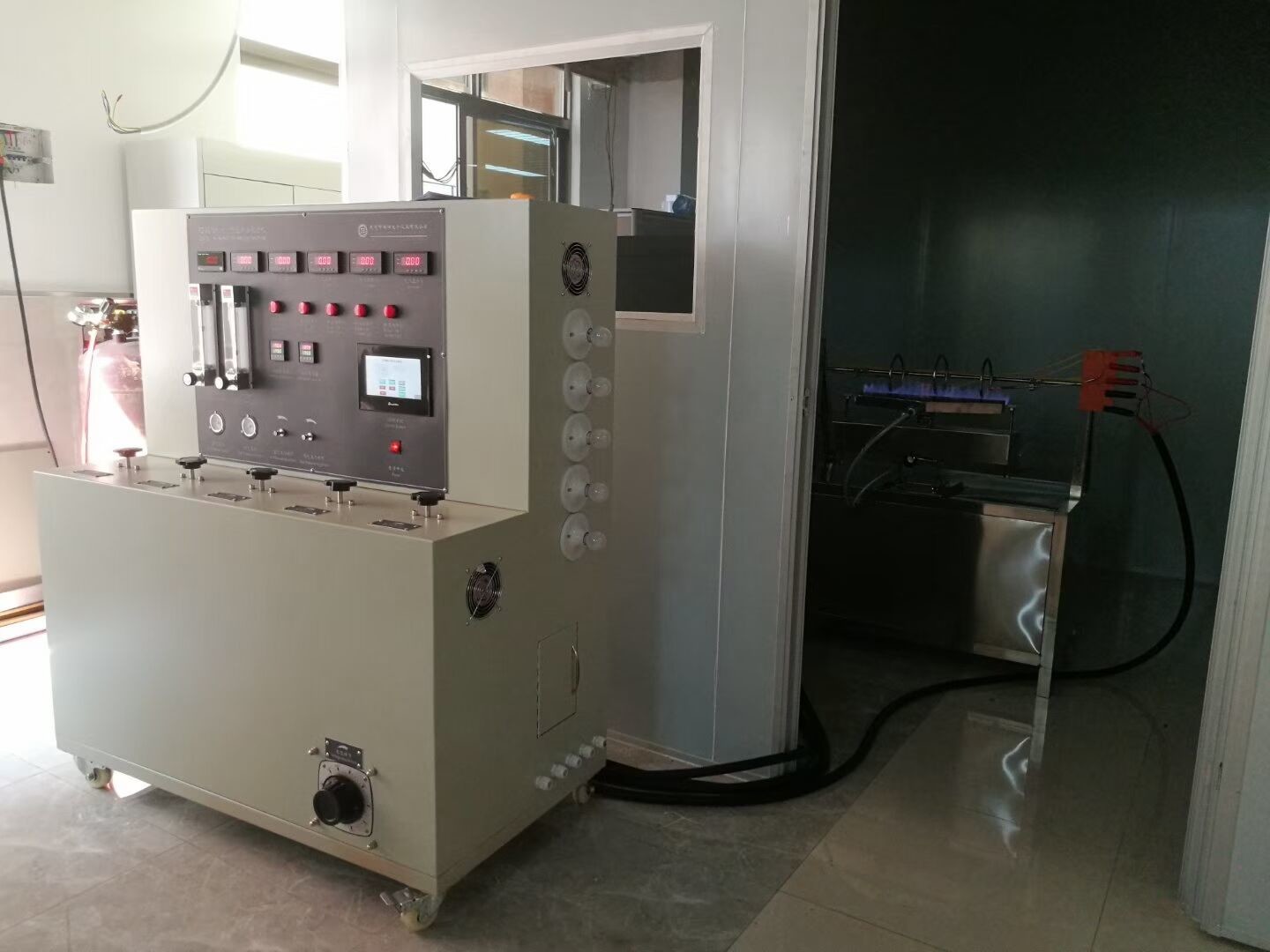

De kabel- en kabelintegrity-brandtoetser is verdeeld in drie delen: de verbrandingsbox, het verbrandingsframe en de besturingsbox, die allemaal individueel verplaatsbaar zijn.Elk apparaat is voorzien van rollen aan de onderkant voor gemakkelijke beweging en sanitaire. Een apparaat dat wordt gebruikt voor kabels en kabels waarvoor de integriteit van de lijn vereist is bij het gebruik van een vlam met een temperatuur van ten minste 750 °C (besturing van de warmteafvoer) voor individuele brandproeven

Technische parameters van de testmachine voor het testen van de integriteit van kabels en kabelleidingen bij verbranding:

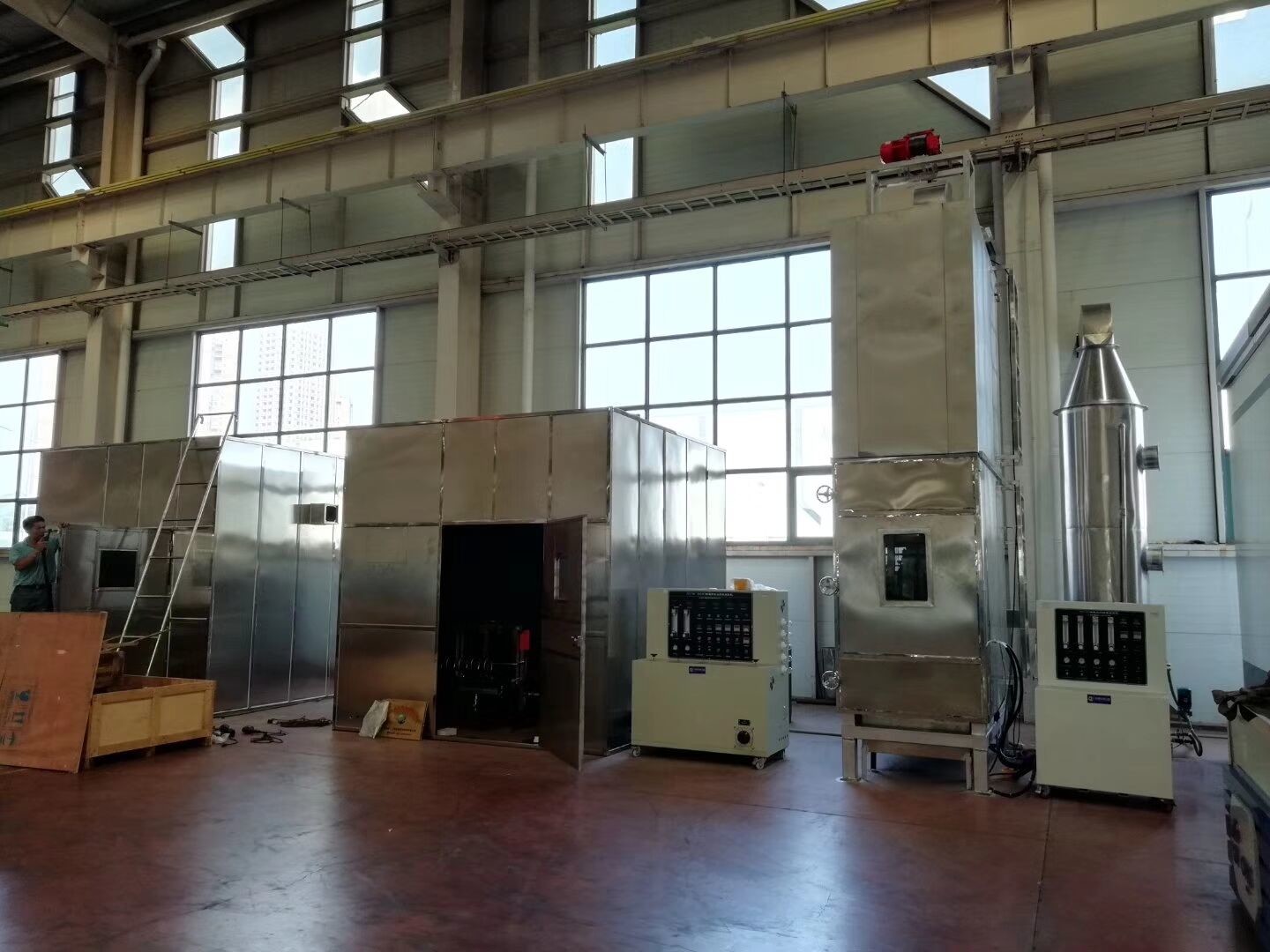

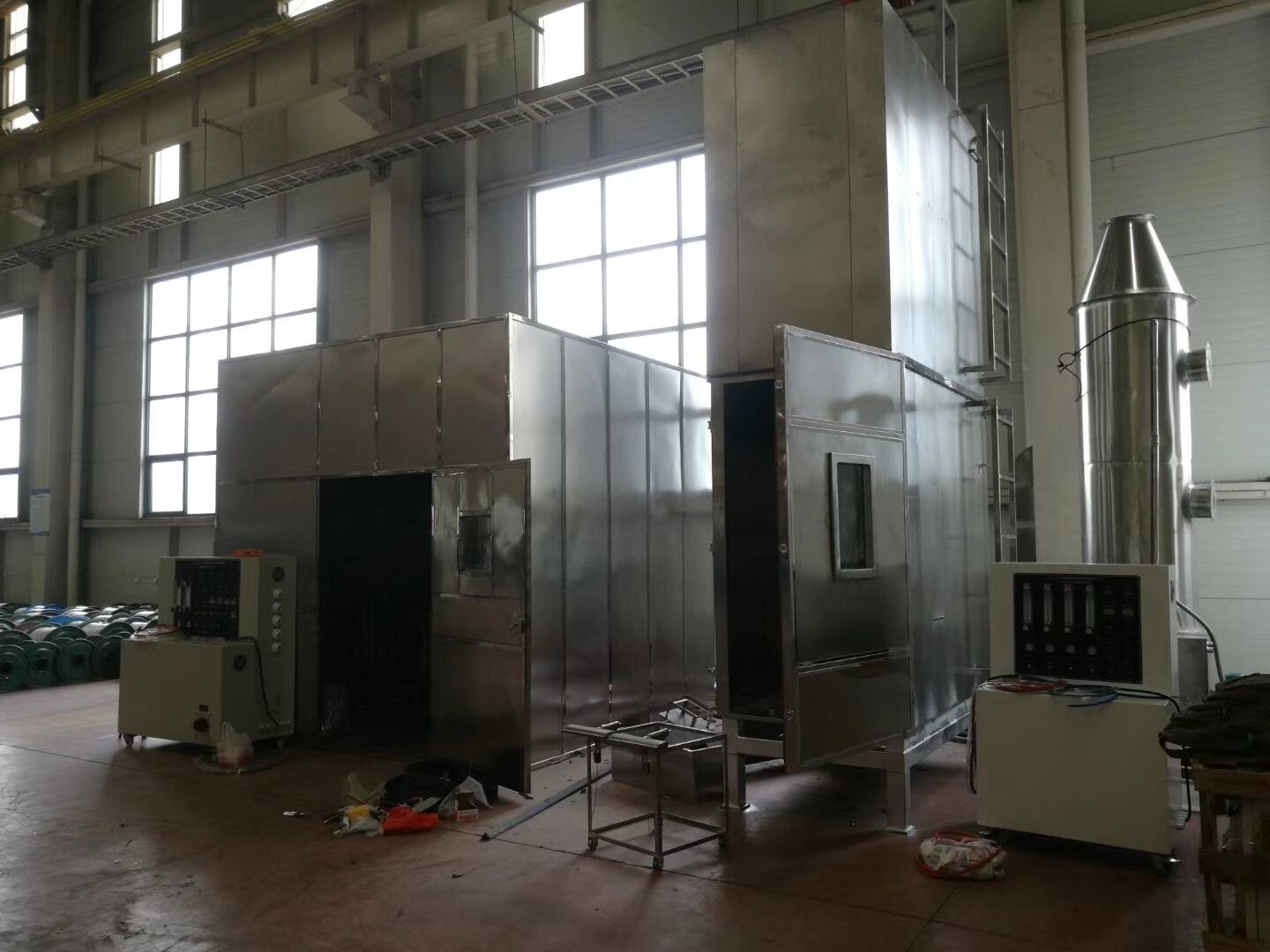

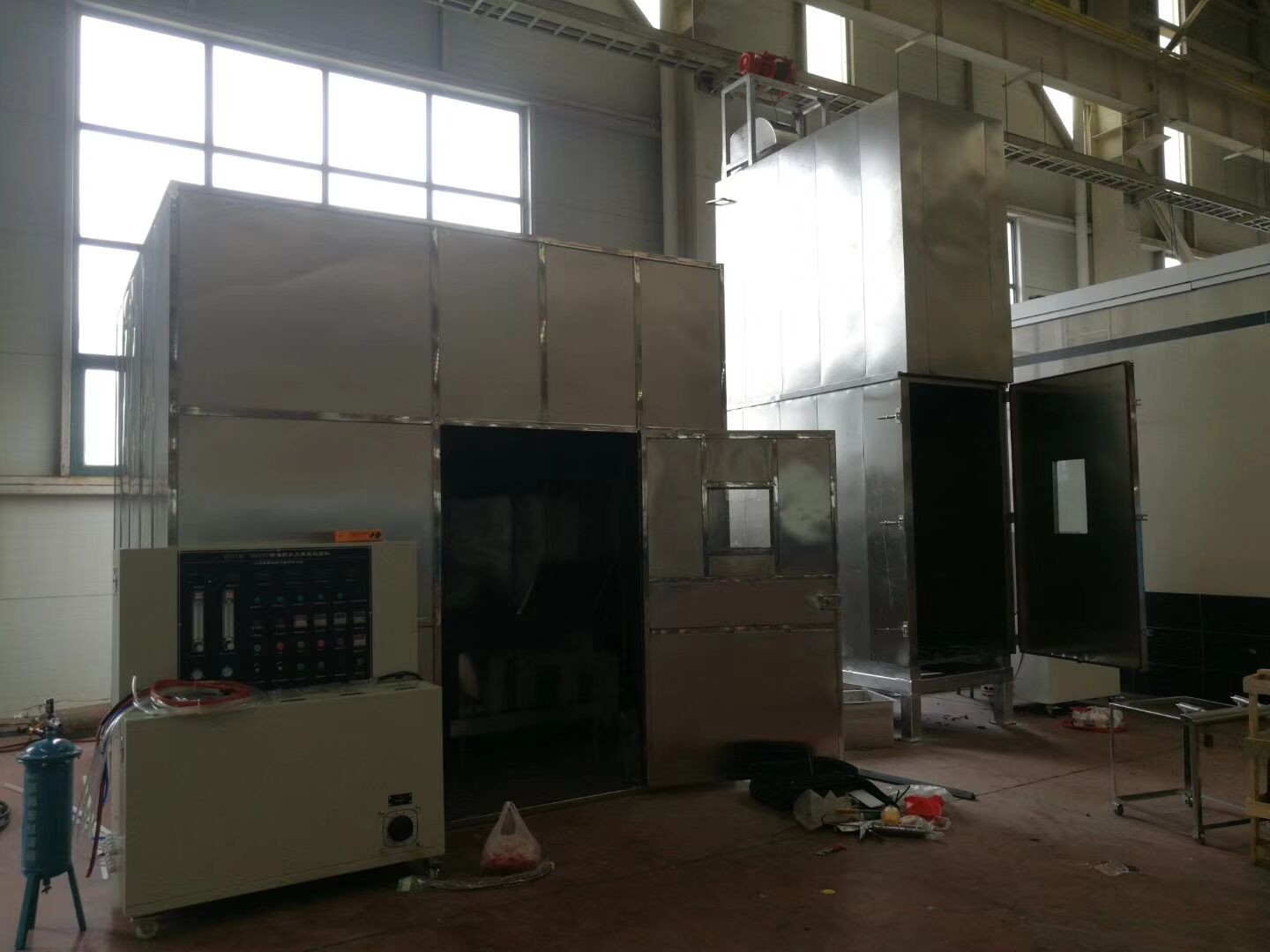

1. Ontwerp van de verbrandingskamer

Het is bevestigd aan de hoek ijzeren beugel met een geschikt materiaal om de gehele kubische verbrandingskamer te vormen.

Verbrandingskamer: interne afmetingen: 3M x 3M x 3M in totaal 27 kubieke meter.

Kan door de klant geselecteerde bakstenen wandstructuur of staalplatenstructuur zijn

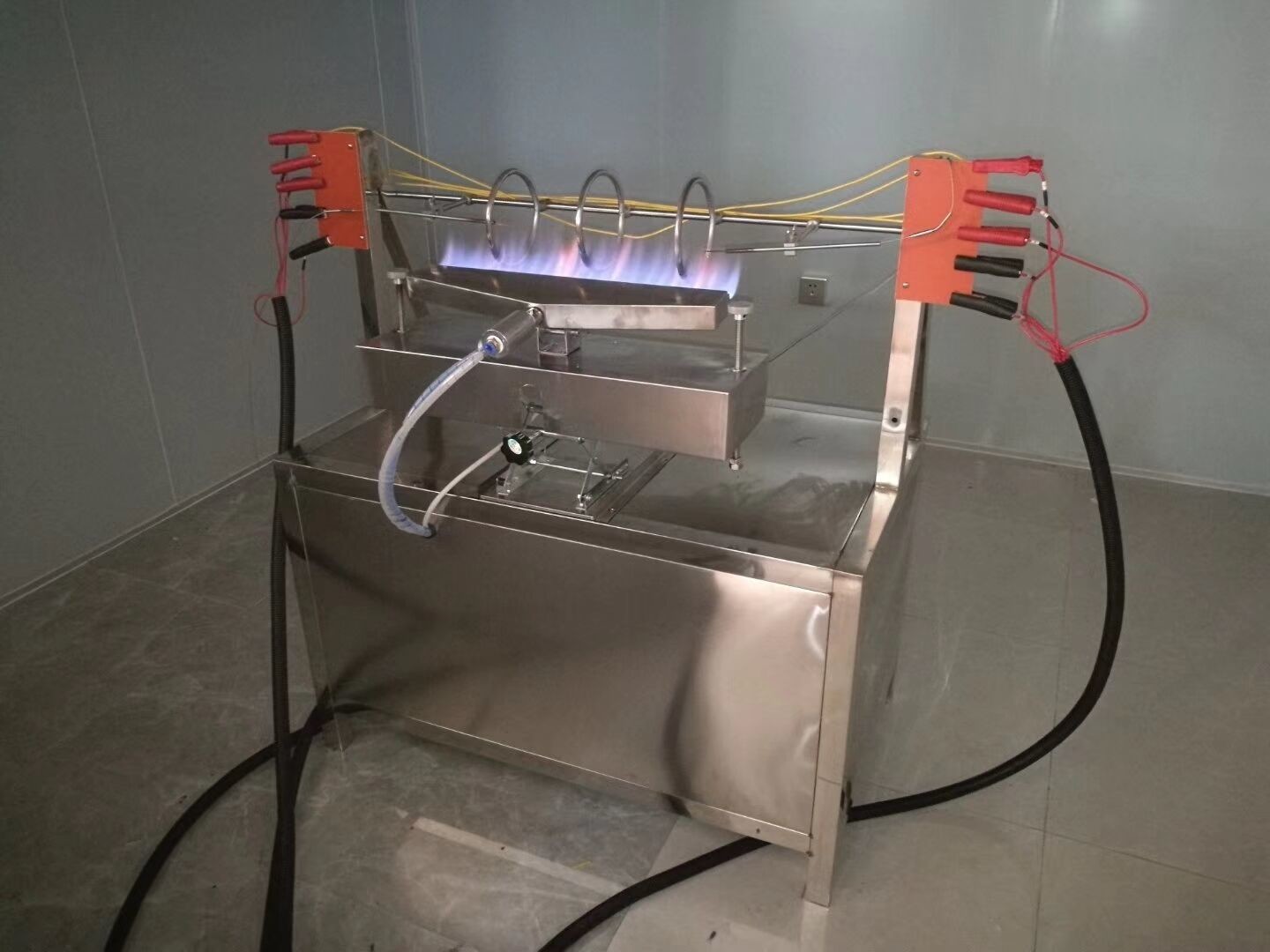

2. Proefhouder: het monster bestaat uit twee of drie metalen ringondersteunende elementen met een binnendiameter van ongeveer 150 mm.

3Verbrandingsinrichting:

(1) Blowtorch: een propangasbrander met een nominale lengte van 500 mm en een breedte van 15 mm voor een mondstuk met een venturi-mixer.

(2) Stroommeter: luchtstroommeter: 80L/min, propaanstroommeter: 5L/min

(3) De samenstelling van het bedieningssysteem van de blaasvuur: drukregulerend ventiel, piezo-elektrische ontsteking, ontstekingsinrichting, temperatuurregulerend thermocouple,

Gasbron (van uw bedrijf), ontsteking, gasleiding, stroommeter, venturi-mixer,

Blowtorch, kogelventil, luchtleiding, persluchtfles (van uw bedrijf)

(4) Timer: 0~99,99 s/m/h kan willekeurig worden ingesteld

(5) Ontstekingsinrichting: voor automatische ontsteking

(6) Temperatuurregelaar: bestaat uit twee secties voor temperatuurcontrole,

Temperatuurbereik: 0~1000°C kan willekeurig worden ingesteld.

4Lijnbelasting:

(1) Testtransformer: 3000VA drie (2) Testspanning: AC1000V

(3) Teststroom: 3A
