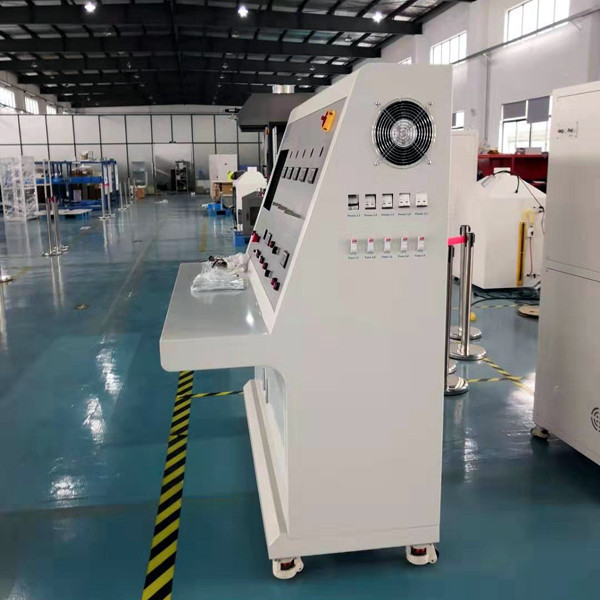

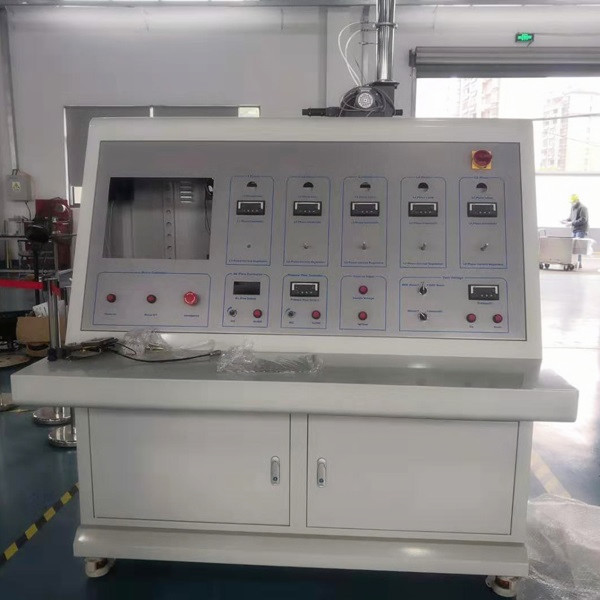

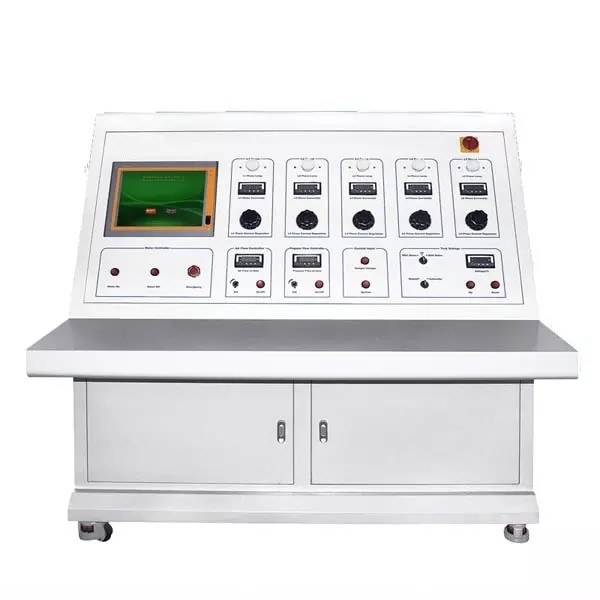

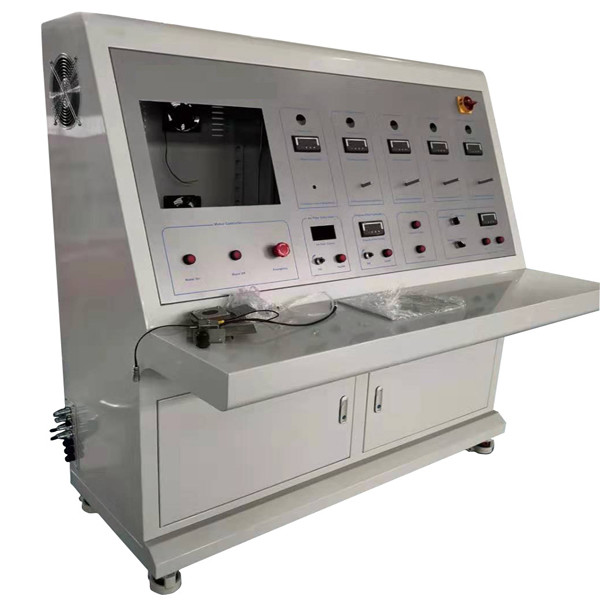

Brandwerendheidstester voor draden en kabels

Inleiding van het product

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

Technische parameters

1Warmtebron: AGF-brandgasbrander met lint
2.Gestructureerd met 3 rijen dwarsgaten, Gemiddelde voorbreedte van de brander: 15 mm, Gatendiameter: 1,32 mm, Afstand tussen het midden: 3,2 mm.
3.Een gepolijste gatrij in het proefgat voor vlambehoud in beide gezichten van de brandplaat.
4.Twee thermoparen zijn horizontaal geïnstalleerd, 45 mm van links en rechts van de middenlijn van de brander gescheiden om de temperatuur te controleren.
5.Massa-stroomregulators voor de regulering van de gas- en luchtstroom, met een nauwkeurigheid van niet minder dan 1,5%.
6De software kan de kalibratie temperatuur van de brander, propaan en luchtstroom, enz. weergeven.
7.De stroom wordt geleverd door een driefasige stertransformer met voldoende capaciteit om de vereiste testspanning te handhaven wanneer de integriteit van het circuit niet kan worden gehandhaafd.
8.Leiderverbindingsindicator (LED-indicator) om stroom te vormen.
9.De spanningswaarde wordt automatisch ingesteld door software en door een paneelcontroller aangepast.
10Digitale weergave van de stroom- en spanningsgegevens, nauwkeurigheid van stroom 0,001A.
11.Strombescherming met behulp van een zekering met 2A.
12De realtime meetgegevens van alle stroom en spanning worden door de computer verzameld en de curves van stroom en spanning worden gegenereerd.
13.Wanneer de integriteit van het circuit niet kan worden gehandhaafd, wordt de overeenkomstige indicatorlamp uitgeschakeld, de computer bepaalt automatisch de toestand en registreert de tijd,en de geluids- en lichtwaarschuwing uitzendt.

Productkenmerken

1De monsterondersteuningsinrichting moet zodanig zijn dat de omhulsel of het beschermde uiteinde van de kabel of het kabelmonster horizontaal wordt ondersteund.Eén uiteinde van het monster wordt vastgeklemd met een vaste klem om beweging te voorkomenHet middelste deel van de kabel wordt ondersteund door twee metalen ringen die 300 mm uit elkaar liggen.De metalen ring en andere metalen onderdelen van het draagapparaat zijn goed geaardDe binnendiameter van de metalen ring is ongeveer 150 mm en er wordt een ronde staaf met een diameter van 10 ± 2 mm gebruikt.
2. De ontstekingsbron is een Amerikaanse AGF propaan lintbrander met een spuitstuklengte van 500 mm en een nominale spuitstukbreedte van 15 mm. De spuitstuk heeft drie rijen van gestapelde nominale diameters van 1.32 mm en een middelste afstand van 3.2 mm. Aan elke zijde van de spuitstuk is er een spuitstuk. De kleine gaten dienen als leidende gaten om de vlamverbranding te handhaven, en de dimensie-tolerantie bedraagt ± 5%;
3. De geïmporteerde massa-stroomregulator regelt de gas- en luchtstroom en de leesnauwkeurigheid is niet minder dan 1,5%;
4De invoer van een drukverlagend klep kan een uitlaatdruk van 0,1 MPa ± 3 Pa opleveren.
5. Geïmporteerde drukmeter, kan 0-200kpa drukbereik leveren;
6Geïmporteerde Omega thermocouple met een diameter van 1,5 mm voor de kalibratie van de verbrandertemperatuur;
7. kan de verbrandingstesttijd instellen en het gas automatisch afsnijden;
8. Standaard testsoftware, kan de kalibratie temperatuur van de brander, propaanstroom, luchtstroom weergeven;
9De test is van toepassing op kabels met een nominale spanning van 0,6/1,0 KV en lager.
10. Tijdens de test moet de voor de continuïteitscontrole gebruikte stroom door alle geleiders van de kabel gaan.De transformator heeft voldoende capaciteit om de vereiste testspanning te handhaven wanneer de lekkage-stroom is toegestaan.Aan de andere kant van het monster,elke geleider of elke reeks geleiders is aangesloten op een wijzer (LED-indicator) om een stroom te vormen waarmee de gegevens in computersoftware kunnen worden verkregen;
11. De spanningsinstelling kan door de computer worden ingevoerd, automatisch de spanningswaarde instellen. De spanning kan ook worden afgestemd via de knoppen van het paneel;
12De stroombescherming van het testcircuit is voorzien van een zekering en voldoet aan het in GB 13539 gespecificeerde type D II.5. veiligheidsstandaard 2A. Makkelijk te vervangen. En gebruik geïmporteerde miniatuur schakelaars om elk testcircuit te beschermen;
13De stroom- en spanningsgegevens van de testkabel worden allemaal digitaal weergegeven door het secundaire instrument, de teststroomnauwkeurigheid is 0,001A en de werkelijke stroom is 0.25A is de beste teststroom;
14. Realtime meetgegevens van alle stromen en spanningen worden verzameld door de computer en genereren stroom- en spanningscurven, die de stroom- en spanningscurven van elke kabel onder brandomstandigheden weergeven,Verder kan de kabel worden geanalyseerd in functie van de brandtijd.De definitieve gegevens worden opgeslagen in een computerdatabase en een standaardverslag wordt gegenereerd voor gemakkelijke toegang;
15. Kalibratie van de vlamtemperatuur vóór de proef, de geïmporteerde gepantserde thermocouple wordt gekalibreerd, de kalibratie temperatuur wordt door de computer gedurende ten minste 10 minuten verzameld,en de brandmodus is geselecteerd in de computer. Volgens de brandvoorzieningsprocedure verricht de computer volgens de verzamelde temperatuur een steady-state bemonstering en een verschilberekening en geeft een verificatieverslag.Het rapport wordt opgeslagen en opgeslagen in de database om de betrouwbaarheid en autoriteit van de verificatie te waarborgen.;
16. Tijdens de test zijn het gas en de hulplucht beide massa-stroomregulators, en de venturi wordt gemengd, de computer controleert automatisch de stroomklep,en de gegevens worden in realtime in de database opgenomenDe computer regelt automatisch de verhouding tussen gas en hulplucht om de verbranding volledig te laten plaatsvinden, waardoor een stabiele vlam ontstaat en de vlamtemperatuur wordt gestabiliseerd;
17Wanneer het circuit normaal wordt aangedreven, neemt elk circuit het ingevoerde indicatorlicht aan. Wanneer de lijn onder de vlamomstandigheden onvolledig is, wordt de overeenkomstige indicator van het circuit uitgeschakeld.De computer bepaalt automatisch de huidige toestand en regelt het geluids- en lichtalarm.

Toepassing:De brandtest van draad en kabel wordt gebruikt om de brandwerendheid van de kabel voor bedrading of netwerk te testen,en brandt in een vlam van ten minste 750 °C en 950 °C om de integriteit van de kabel te testen om het circuit te behouden.

Normen

IEC:IEC 60331-11&12:2002,IEC 60331-21~23:1999
IEC 60331 Beproeving van elektrische kabels onder fir-omstandigheden
IEC 60331 Deel 11 Alleen vuur bij een vlamtemperatuur van ten minste 750 ̊C
IEC 60331 Deel 21 Kabels met een nominale spanning tot en met 0,6/1 kV
IEC 60331 Deel 12 Vuur met schok bij een vlamtemperatuur van ten minste 830 ̊C
IEC 60331 Deel 31 Brand met schokkabels met een nominale spanning tot en met 0,6/1kV
Afmetingen: 750 mm (W) x 680 mm (D) x 1400 mm (H)
Gewicht: 160 kg

Installatievereisten

Elektrisch: AC 380V 3-fase, 50/60Hz, 30A
Omgevingstemperatuur: 10°C tot 35°C
Testruimte: 3000 mm (W) x 3000 mm (D) x 3000 mm (H)
Gas: lucht en propaan
