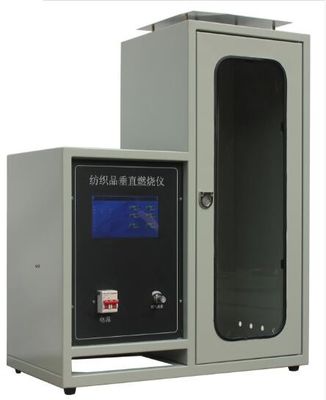

Toetsapparatuur voor textielproeven Toetsschermbesturing Verticale textielbrander

Touchscreen-besturing Textiel verticale brander

Toepassing

De uitrusting is geschikt voor alle soorten stoffen en producten daarvan, zoals veiligheidsnetten, beschermende kleding, veiligheidsgordels, enz.en ten slotte geldt voor de testmethode voor de brandprestaties van de verticale zijde van het textiel zoals gespecificeerd in GB5455-2014.

Technische parameters

1. Touchscreen weergave / besturing
2De apparatuur is verdeeld in twee delen: het bedieningsgedeelte en de verbrandingsbak, waarvan de afmetingen 330*330*765 mm zijn.
3Het voorste deel van de verbrandingsbak is een getemperd glas observatiedeur
4De bovenkant van de doos is gelijkmatig verdeeld met 16 uitlaatgaten, de binnendiameter is 12,5 mm; er zijn aan beide zijden van de verbrandingsdoos 6 uitlaatgaten en de binnendiameter is 12,5 mm.
5De bovenkant van de doos is aan de bovenkant bevestigd.
6De bovenkant van de doos is voorzien van een beugel en de onderkant van de modelclip bevindt zich 17 mm boven het hoogste punt van de ontstekingsstuk.
7. De binnendiameter van de ontstekingsstuk is 11 mm, en de kop en de verticale lijn zijn op een hoek van 25°. Ontstekingstijd: nauwkeurig tot 0,05 s
8Gasbron: propaan van industriële kwaliteit, butane of een gasmengsel van propaan/butane, waarbij methaangas wordt gebruikt met een zuiverheid van ten minste 97% wanneer het monster volgens punt 7 is voorbehandeld.3
9Monsterafmeting: 300*89 mm, 5 horizontale en 5 verticale
10Omgevingstemperatuur: -10 ° C ~ 30 ° C
11Spanning en vermogen van de voedingsbron: 220V±10% 50HZ Vermogen minder dan 100W
12. Bunsenbrander vlamtijd 0-99M99S, kan willekeurig worden ingesteld, nauwkeurigheid ± 0,01 s
13. Yu Yan, naflitstijd: de langste 0-99M99S
14. Bunsen brander blauwe vlamhoogte: 15mm-175mm kan vrij worden ingesteld, met vlamhoogte schaal
15. Bunsen-brander automatische ontsteking, automatische timing, ontsteking tijd kan willekeurig worden ingesteld (kan worden ingesteld)
16. Parameters met betrekking tot het touchscreen:
a. Grootte: 7 inch Effectieve displaygrootte Lange 15,5 cm Breedte 8,6 cm;
b. Resolutie: 800*480
c. communicatie-interface RS232, 3.3 V CMOS of TTL, seriepoortmodus
d. opslagcapaciteit: 1 G
e. Gebruik puur hardware FPGA-driver display, starttijd 0 en draai op stroom
f. Met behulp van M3+FPGA-architectuur is M3 verantwoordelijk voor instructieparsing, FPGA richt zich op TFT-display, snelheid en betrouwbaarheid leiden hetzelfde schema
g. De hoofdcontroller gebruikt een processor met een lage energieverbruik en gaat automatisch in de energiebesparende modus.
