Testvingerprobe 11 van IEC 61032
| MOQ: | 1 |
| Prijs: | negotiable |
| Standard Packaging: | Verpakkingen voor uitvoer |
| Delivery Period: | 7 werkdagen |
| Payment Method: | T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
proefvingersonde 11
,iec 61032 proefvingersonde
Productbeschrijving

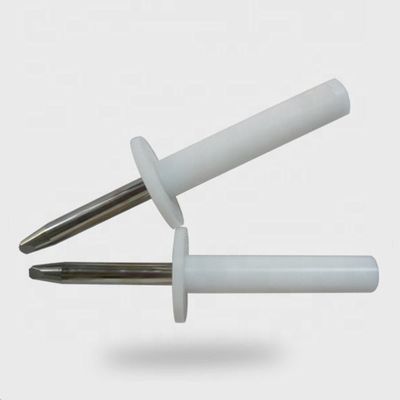

De rigide testvinger is een nauwkeurige testsonde die is vervaardigd volgens figuur 7 (figuur 7) van de IEC 61032 (testsonde 11) en wordt gebruikt om een menselijke vinger te simuleren.Het wordt ook gebruikt door de normen van IEC 60335., IRAM 4220-1 en in de meeste regels die betrekking hebben op de controle van de toegankelijkheid van actieve onderdelen.
Aanvragen
1.Het gewrichtsdeel van de standaardproefknurled finger probe mag de actieve onderdelen niet raken of dicht bij de gevaarlijke onderdelen, en 50 mm tot 20 mm bufferplaat kan niet binnendringen.
2Bij de elektrische schokproef zijn draden, energieapparatuur en verlichtingsapparatuur nodig.
3.Beide gewrichten moeten de beweging in hetzelfde vlak en dezelfde richting door een hoek van 90° met een tolerantie van 0° tot +10° toelaten.
Technische parameters
|
Nodule Vingerlengte |
80 mm |
|
De diameter van de knobbelvinger |
12 mm |
|
Diameter van de damplaat |
50 mm |
|
Dikte van de damplaat |
5 mm |
|
Materiaal |
met een breedte van niet meer dan 30 mm |
OPMERKING 1:Het gebruik van de pin-and-groove-oplossing is slechts een van de mogelijke benaderingen om de buighoek tot 90° te beperken.de afmetingen en toleranties van deze gegevens zijn niet in de tekening vermeld;Het eigenlijke ontwerp moet een buighoek van 90° garanderen met een tolerantie van 0° tot + 10°.
OPMERKING 2: De afmetingen in haakjes zijn uitsluitend voor informatie.
OPMERKING 3: De proefvinger is afkomstig van IEC 60950-1, figuur 2A. Deze proefvinger is gebaseerd op IEC 6103216), figuur 2, proefsonde B. In sommige gevallen verschillen de toleranties.
