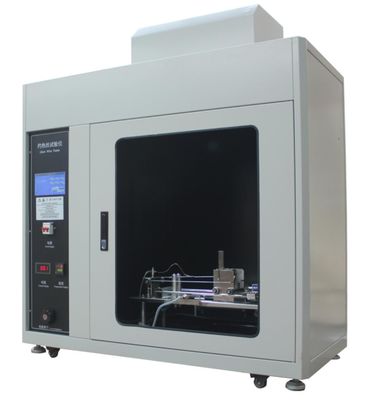

Elektronisch Testmateriaal iec60695-5-10 Gloeddraad het Testen Materiaal

Plaats van herkomst China
Merknaam SKYLINE
Certificering CE
Modelnummer SL-E04
Min. bestelaantal 1 eenheid
Verpakking Details platenkas
Levertijd 5-8 werkdagen
Betalingscondities T/T, Western Union,
Levering vermogen 20/ MAAND
Productgegevens
Skyline: Glow wire testkamer Standaard: IEC 60695-5-10
Materiaal: staal Temperatuurbereik: 500 ~ 750°C±10°C;750 ~ 960°C±15°C
Het strijken in de diepte: 7 mm ± 0,5 mm gloeddraad in en door het proefpersoon: 7 mm ± 0,5 mm.
Kracht op het proefpersoon: 0,95 N ± 0,10 N Volume van de kamer: 0.5m3
Markeren:

Scherpe rand tester

,

elektronische het testen machine
Productbeschrijving

Elektronisch Testmateriaal iec60695-5-10 Gloeddraad het Testen Materiaal

Toepassing
• Het Meetapparaat van de Gloeddraad wordt ontworpen om brandgevaar het testen op elektro technische producten overeenkomstig de bepalingen van Internationale normen uit te voeren.
• De controleeenheid wordt voorzien van alle controles en noodzakelijk meten plaatste nauwkeurig de temperatuur van de gloeddraad. De draadstroom is onophoudelijk veranderlijk met behulp van het paneel-opgezette controlemechanisme en door de ingebouwde ampèremeter gecontroleerd.
• Een digitale temperatuurindicator wordt gepast die, samen met het geleverde thermokoppel, nauwkeurig de temperatuur van de gloeddraad meet. De elektrokring van de controleeenheid wordt volledig beschermd door zekeringen en een miniatuurstroomonderbreker en opneemt leidingen on/off omschakeling en drukknopcontrole van de outputstroom. Het kabinet met alle accomodatie met groot het bekijken venster en dark kleurde binnenland.

Technische parameters

De diameter van de gloeddraad 4mm±0.04mmNi/Cr (80/20)
Temperatuurwaaier 500 ~ 750℃±10℃; 750 ~ 960℃±15℃
Thermokoppeldiameter 0.5mm typen K (Ni/Cr - Ni/Al), kan de gepantserde schede temperatuur-40~ 1100°C weerstaan
Het schroeien van Tijd 30s±0.1s (de digitale tijdopnemer h5cn-xan-z, 0-9999s, vooraf ingestelde lijst van OMRON)
Licht-van Tijd 0-999.9 s ± 0,1 s, automatische opname, handonderbreking
Brand uit tijd 0-999.9 s ± 0,1 s, automatische opname, handonderbreking
Het strijken in diepte 7mm ± 0,5 mm
Steekproefdruk 1N ± 0,2 N
Testsnelheid 18±3mm/s
Testachtergrond zwarte achtergrond
De automatische controle van het testproces onafhankelijke uitbarstingen
Kamer ≥0.5m
Controle die enige spaandermicrocomputer met behulp van + touch screencontrole
Voeding AC 220V, 50Hz


De Test Chamber.pdf van de gloeddraad
Bedrijf Profile.pdf




Gloed-draad

Elektronisch Testmateriaal iec60695-5-10 Gloeddraad het Testen Materiaal
Gloed-draad materiaal: Nikkel/Chromium (> 77% Ni/20 ± 1% Cr)
Diameter: 4,0 mm ± 0,07 te buigen mm (alvorens)
  Een nieuwe gloed-draad zal voor een totaal van minstens 10 h door aan een stroom van minstens 120 A worden onthard worden onderworpen alvorens wordt gebruikt voor een testlooppas. De totale onthardende tijd kan cumulatief worden bereikt. Om geen schade te vermijden, zal het thermokoppel geïnstalleerd tijdens het ontharden. Aan het eind van het ontharden, zal de diepte van het gat van de thermokoppelzak worden geverifieerd.
Tijdopnemer 0-jaren '30 ±1s
Kracht aan het testspecimen 0,95 N ± 0,10 N
gloed-draad in en door het testspecimen 7 mm ± 0,5 mm.
Snelheid 10 mm/s aan 25 mm/s
fijn-draadthermokoppel

nominale diameter van 1,0 mm. De thermokoppeldraden zullen voor ononderbroken verrichting bij temperaturen tot 960 °C geschikt zijn (b.v. chromel/alumel (Type K) – zie CEI 60584-1). Het gelaste punt zal binnen de schede zo dicht aan het uiteinde worden gevestigd zoals
uitvoerbaar. De schede zal bestaan uit een metaal bestand tegen ononderbroken verrichting bij een temperatuur van minstens 1 050 °C.
Temperatuurwaaier 500-1000C°
Kamer het hebben van een volume van minstens 0,5 m3, donkere achtergrond, verlichtings£ 20 lx.
Aanvankelijk kaliberbepalingsrapport:

Vereist. En de Temperatuur versus huidige grafiek in het rapport ook zal omvatten
Elektronisch Testmateriaal iec60695-5-10 Gloeddraad het Testen Materiaal
houten raad (x2) vlak en vlot en hebbend een minimumdikte van 10 mm


Normen
IEC60695 - 2 - 10/11/12/13, IEC60884-1, IEC60335-1, VDE0620



Wat is de gloeddraad geschikt?

De verenigbaarheid van de gloeddraad is een test die veiligheid verzekert en ongelukken vermijdt door het menselijke mishandelen, te sterke intensiteit, of kortsluitingmislukkingen vooral binnen toestel bedradingssystemen dat worden veroorzaakt. … De test van de gloeddraad wordt gemaakt onder de veiligheidsnorm van CEI verplicht 60335-1.
