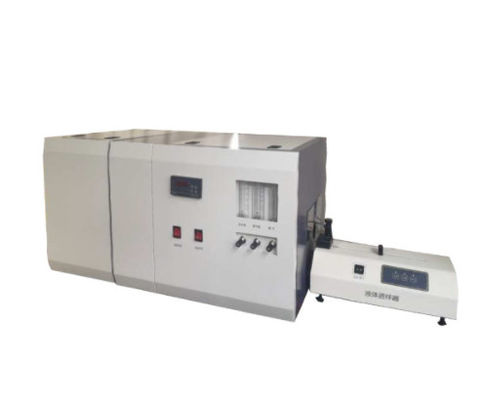

Van de Ultraviolette van ASTM D 5453 Fluorescentie zwavel-in-Olie de Zwavelmeetapparaat Analysatorsteenkool
| MOQ: | 1 eenheid |
| Prijs: | negotiated |
| Standard Packaging: | platenkas |
| Payment Method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 eenheid/maand |
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
SKYLINE
Certificering
CE , Calibration Certificate
Modelnummer
SL-OA29
Standaard:
VERPAKKEN EN VERZENDEN /T0689, ASTM D5453, ENZ.
Meetbereik:
1mg/L~10000 mg/l (meer dan 5000 mg/l-verdunningsmethode)
Meetsnauwkeurigheid:
≤ 15% bij 1,0 mg/L~10.0 mg/l >≤ 10% bij 10 mg/l
Temperatuursysteem:
ruimte temperature~1100 ℃
Naam:
Ultraviolette Fluorescentie de zwavel-in-Olie inhoud analyseert
Sleutelwoorden:
Apparatuur voor olie-analyse
Merken:
Skyline
Spanning van de voedingsbron:
220V ± 5%/50HZ.
Stroomvoorziening:
15A
Hoge zuiverheidszuurstof:
zuiverheid ≥ 99,999%
Hoge zuiverheidsargon:
zuiverheid ≥ 99,999%
Markeren:
Apparatuur voor olie-analyse
,Olieproefapparatuur
Productbeschrijving
ASTM D5453Ultraviolette fluorescentie Zwavelgehalte in olie Analyseer
Productbeschrijving:
Ultraviolette fluorescentie zwavel analysator is een nieuwe generatie van nauwkeurige experimentele instrumenten ontwikkeld op basis van het principe van ultraviolette fluorescentie en computertechnologie.met een breed lineair bereik, sterke anti-interferentie vermogen, eenvoudige werking, stabiele en betrouwbare resultaten en andere uitstekende voordelen, kan het op grote schaal worden gebruikt in aardolie, chemische industrie, elektriciteit, steenkool, voedsel,milieubescherming en andere gebiedenHet is een geavanceerde zwavel analysator in binnen- en buitenland.
Toepasselijke normen:
SH/T0689, ASTM D5453, enz.
Technische kenmerken
Voor de normale werking van het instrument zijn de volgende omgevingsomstandigheden vereist:
1De omgevingstemperatuur is in principe constant en mag niet hoger zijn dan 30 °C.
2De omgevingslucht mag geen corrosieve gassen en een grote hoeveelheid stof bevatten om corrosie van de onderdelen en kortsluiting te voorkomen.
3De werktafel van het instrument moet ruim, goed geventileerd en vrij van direct zonlicht zijn.
Vermogenseisen:
1. stroomtoevoerspanning 220V ± 5%/50HZ.
2De voedingsstroom is groter dan 15 A.
3Het moet een goede aardingsdraad hebben en de grondweerstand mag niet groter zijn dan 3 Ω.
Voorschriften voor luchtbronnen:
1Zuurstof van hoge zuiverheid: zuiverheid ≥ 99,999%
2Argon van hoge zuiverheid: zuiverheid ≥ 99,999%
Technische parameters:
1Meetbereik: 1 mg/l tot 10000 mg/l (meer dan 5000 mg/l verdunningsmethode)
2. Meetnauwkeurigheid:
≤ 15% bij 1,0 mg/l tot 10,0 mg/l
> ≤ 10% bij 10 mg/l
Temperatuurregeling: kamertemperatuur ~ 1100 °C, onafhankelijk temperatuurregelsysteem, geen waterkoeling
